GO2camは、ジオメトリの公差という、独自で強力な機能を提供します。

原則として、元の形状を変更せずに、プロファイルを作成して公差を設定します。公差を設定するプロファイルは、GO2camで作成された、または任意のCADソフトウェアからインポートされた、2Dまたはソリッドの任意の種類のジオメトリに基づいて作成できます。

精度：

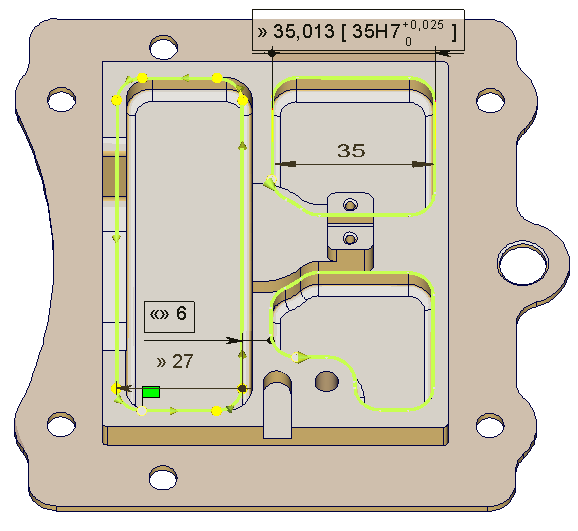

右上のポケットの幅は35mmです。これは、制御によって検出された値です。図面では、一般的な公差がH7であることが指定されています。

公差のおかげで、この値を寸法に適用し、平均値を加工するように選択できます。この場合、35.0125mmです。

トポロジ：

ポケット間の壁は実際には6mmです（図面から読み取ります）。モデルでは、値は5mmです。

公差メニューでこの間違いを修正できます。ポケット全体が移動し、その幅（27）は変更されません。

プロファイル定義

線形公差

角度公差

円形公差

修正

公差の移動

プロファイルのキャンセル

公差を再度定義する必要はありません。数回クリックするだけで、機械加工は設計者によって定義された公差を考慮します！

原則は非常に簡単です。新しい公差を定義する場合と同じように動作します。

最初にプロファイルを定義し、公差の種類（線形、角度、または円形）を選択してから、 公差 要素をクリックします。公差自体を定義する必要がある時点で、 ダブルクリック 図面に既に定義されているCAD公差をクリックすると、値はGO2camによって直接取得されます！

CAD公差の復元に関するビデオを見ることができます。

CAM技術者がCADモデルをインポートする場合、最大の課題の1つは、公差のあるジオメトリを多く変更する必要があることです。その理由は、CADモデルは常に公差の公称値を尊重して設計されているためです！

具体的な例を挙げましょう。右側のソリッドパーツの穴の公差は25.4P6です。

下限公差は-0.031、上限公差は-0.018です。

したがって、公称値25.4で描かれたジオメトリは、単に間違っています！公差外です！

GO2camを使用すると、寸法を簡単に変更し、下限値、上限値、または平均値に従って機械加工するように選択できます！

CADシステムで、公差の平均値で描画できますかという質問を受けたことがない人はいません。答えはノーですが、GO2camを使用すると、平均公差値を考慮して形状を機械加工できます！

次の例では、寸法を平均値で定義することを選択します。この値7.55は、機械加工に使用される値になります。

公差円に関するビデオを見ることができます。

必要に応じて、公差モジュールを使用してパーツのトポロジを変更することもできます。

CAD図面から読み取った寸法と実際のジオメトリの値は異なる場合があります。公差により、ジオメトリを変更せずに実際の寸法を維持できます。これは、困難または不可能な場合があります。

たとえば、ソリッド認識コマンドで定義された穴を移動できます。面のエッジと穴の間に「公差」を定義し、寸法を変更するだけです。穴は移動し、新しい位置で機械加工されますが、ジオメトリ自体は変更されません。

公差は、ジオメトリに直接適用されるのではなく、プロファイルに適用されます。つまり、CAD部門または顧客から受信した元のCADモデルは変更されません。

利点は、必要に応じて公差値を何度でも変更できることです。

機械加工を適用し、その後に公差を変更できます。履歴は保持されます。
