概要

GO2camは完全にパラメトリックであるため、次のようなことができます。

  • パーツファミリーを簡単に作成する

  • 寸法を変更する

  • プロトタイピングを行うなど

パーツの設計方法は、パーツを変更可能にするかどうかに非常に重要です。平行度、同心度、接線制約は、要素が変更された場合も尊重されるため、それにリンクされたすべての要素も変更されます。

パラメトリックスケッチの例

この章の目的は、パラメトリック設計の基本を学ぶことです。

ここでは、単純なパーツのファミリーを設計する方法を示します。

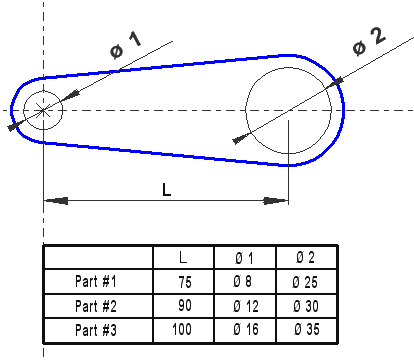

次の例では、3つの寸法が重要です。

  • 2つの穴の 中心間の距離 、Lと呼ばれます。

  • 2つの穴の 直径 2つの穴の

パラメータ化されたパーツを設計するには、すべてのジオメトリ要素がお互いにリンクされている必要があります。

これらのリンクは、平行度、接線度、同心度などの機械的拘束です。

このパーツの作り方と、後からの修正方法を以下に段階的に説明します。必要であれば、GO2camで再現できます。

デザイン

GO2cam を開き、パーツ名（例：Part #1）を指定して描画を開始します。

説明

画像

ステップ１：

Click Circle Creation, click on 未定義 [1] command.

Click the GO2cam 軸の交点

ﾀｲﾌﾟ4（半径）をダイアログに入力し、その後 Enter .

ステップ 2：

事前に定義された円 コマンドはまだアクティブです

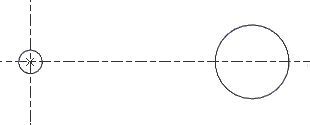

座標による中心の作成 X=75、Y=0 .

半径値に12.5を設定

ステップ３：

未定義 コマンドはまだアクティブです。

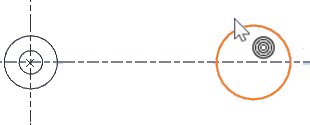

既に作成済みの穴を1つクリックします コンテキストカーソル を示す 同心円度 （）。オフセット値として5 mmを入力します。

2つ目の穴に対して同じ動作を繰り返します

ステップ４：

クリックして セグメント コマンド

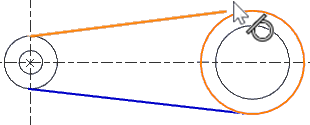

作成した2つの外接円を連続して表示します。コンテキストカーソルは接点を示します()。

上部と下部の線分を作成するために、この動作を2回繰り返します。

ステップ５：

クリックして ドローイング コマンド。

Pass the cursor on the 2 outside circles and click when the automatic GO2cam suggestion is correct.

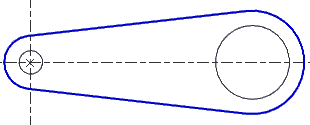

特殊は完了しました。

修正

ﾊﾟｰﾂの仕上後、現状のまま保存します Ctrl+S キーを選択し、次に移動します ファイル、名前を付けて保存 …そして、パーツに別の名前を選択してください（例： パート＃2 パーツの修正準備完了です。簡単です！

GO2cam 編集 、その後選択 要素を編集する (ショートカットは Ctrl+H ）。最初に作成した円をクリックすると、ダイアログゾーンで特性を変更できます。直径を12と入力して変更します。2つ目の円についても同様の操作を行い、X位置（L値）と直径を変更します。2番目のパーツが完成しました！

第三のパーツにも同じ動作を繰り返すことができます

もし、パーツが我々が教えた方法で設計されていなければ、修正は可能ですが、形状全体が移動せず、パーツのトポロジーを維持します。
