このコマンドを使用すると、1つまたは複数の定義済みのドキュメントを編集できます。

• Excelファイル形式（*.xls）、編集可能なページ付き

• 3D PDFファイル形式。パーツと工具を動的に移動できます。

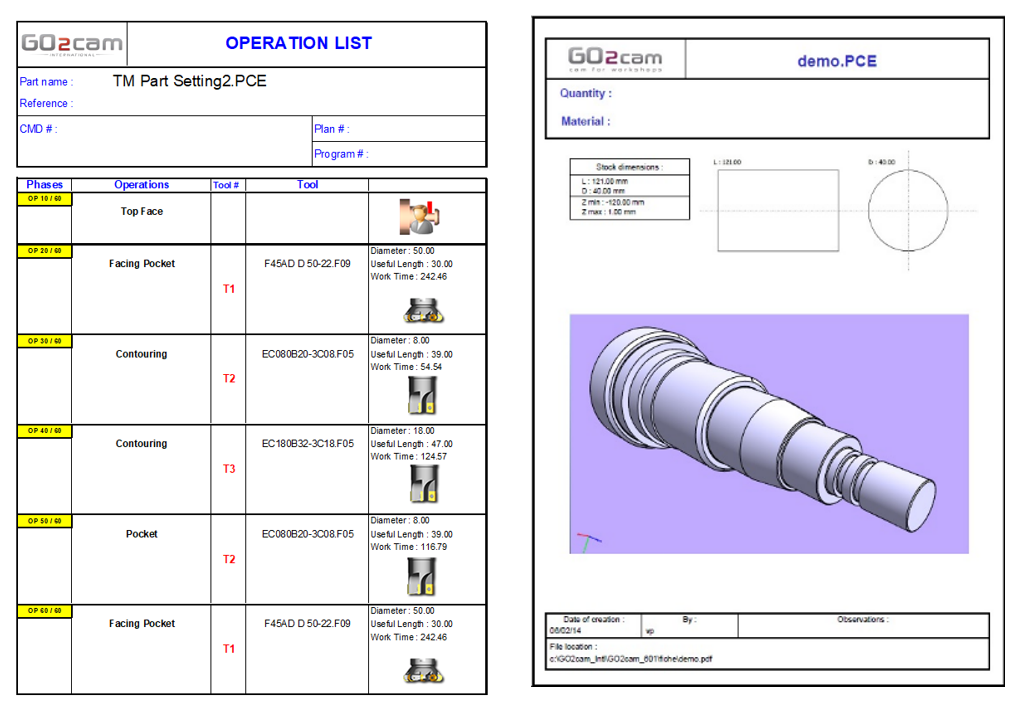

ご用意しています 11個の標準テンプレート ：工程表、サイクルシート、工具シート、時間ダイアグラムなど。これらのテンプレートのうち3つはEDM技術専用です。各パーツに固有の製造フォルダを作成するために必要なテンプレートを選択してください。

独自のレイアウトドキュメントを作成することもできます。

Turning Origin

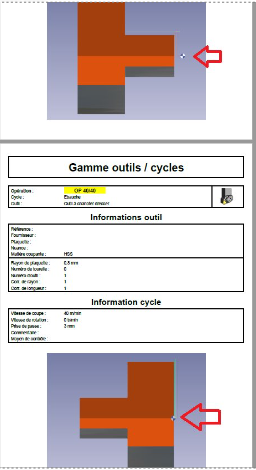

ワークピースの再加工または返品がプログラムされている場合、スクリーンショットには2つの原点ではなく、現在の原点のみが表示されます。この問題は、ミーリング設定でも発生します。

テンプレート

説明

ミーリング

旋盤

EDM

メインページ

製造ファイルのメインページ

パーツ情報

PCEファイルに関するすべてのデータ

工程表

パーツに適用される加工サイクルのリスト

サイクル

各サイクルの工具とプロセスのシート

工具

すべての有用なパラメータを含む工具シート

工具マガジン

機械内の工具の位置

加工図

時間と生産のダイアグラム

テクノページ

オフセット値とパスの種類（逆、部分など）を含むパスのリスト

パーツと穴あけラベル

パーツで定義されたラベルの名前

穴あけテーブル

穴あけ準備完了のタップポイント座標を含むテーブル

穴のリスト

穴の数、使用されたモデルの名前、位置、その他の多くの技術情報
