この ユーザー作業指示書 コマンドを使用すると、ユーザーが作成したドキュメントモデルを使用して、作業指示書を生成できます。

モデル/テンプレートの作成は、ホームページからアクセスできるユーザー作業指示書モジュールで行います。 作成 の ﾕｰｻﾞｰ 作業指示書 文書 , ここをクリック .

コマンドは、NCファイルメニューの下にあるサイドコマンドリストで使用できます。

それをクリックすると、最初に 保存 ファイルを作成するように求められます .pdf 形式のワークピース。

保存後、PDFドキュメントウィンドウが開きます（右図参照）。

「フォルダを開く」アイコンを使用して、ロードするユーザー文書*.DMODを選択できます

次に、3Dモデルの3D表示公差を定義します

フィールドに単位を追加します。

選択を終了するには 検証 ボタンをクリックします。

次に、ユーザーはダイアログウィンドウが表示され、ドキュメントに質問として設定されているユーザーの詳細が、表形式で入力できるようになります。

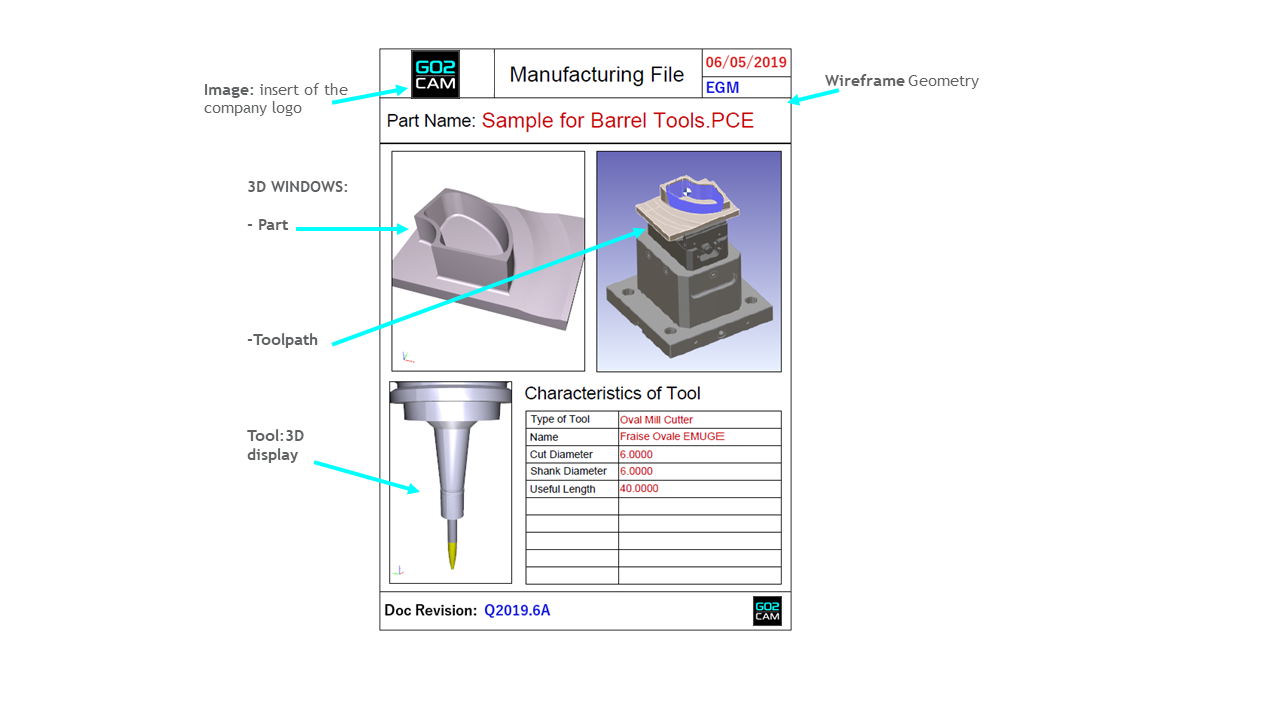

ドキュメントの例を以下に示します。

テキスト : に ブラック

技術用語と一般用語 : に 赤

ユーザーの質問： で 青 .

UWDの生成
