このコマンドは、機械コスト、材料コスト、工具コストの3項目を通じて部品のコストを評価するために使用されます。 |
|
|
前提条件
計算には、 パラメータ 機械 と 材料 ファイル、および 工具ページ にいくつかの を入力する必要があります。 コマンド を実行するには、最初に機械ファイルと材料ファイルを読み込む必要があります！
|
機械ファイル
最終的な計算コストを加工時間と関連付けるために、時間コストを定義するパラメータを最初のページに追加しました。 |
|
|
材料ファイル
質量密度 材料 キロあたりの価格 の値を使用して、在庫量に応じた材料価格を計算します。 既知の場合は、単一在庫あたりの価格を定義することもできます。
|
|
|
工具ページ
工具のコストを適切に計算するには、次の2つの情報が必要です。 1つの工具の 購入コスト 、 1つの工具の 工具寿命 は、部品の製造に使用される工具の数を示します。
これらは工具定義のオプションページに追加されました。 |
|
これらの値を コスト表 に直接入力することもできます。値は工具ページ、機械ファイル、材料ファイルに書き込まれます。ただし、これを行うには、 機械ファイルと材料ファイルを読み込む必要があります !

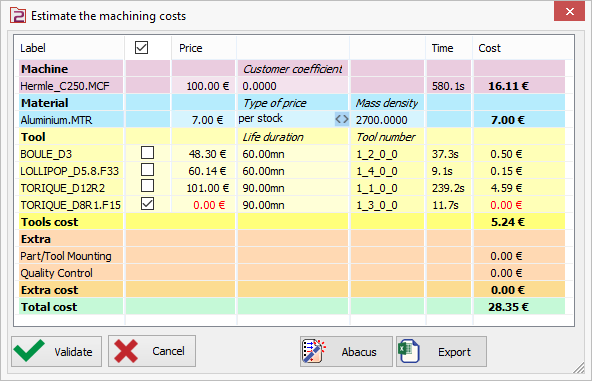

1つの工具の コストの見積もり コマンドは、必要な情報がすべて記載された表を開きます。コストの計算はすぐに実行され、表示されます。
Each of the 3 items (machine, material, tool) has its own color. Also, if an information is missing, such as the price of a tool, the field is displayed in red. You can change or define the values directly in the table
小計は各項目ごとに表示され、総コストは最終行に表示されます。
表の使い方
|
機械 コストは総加工時間に基づいて計算されます。 材料 価格がキロあたりで指定されている場合、計算は在庫量に基づいて行われます。価格が在庫あたりで指定されている場合、計算は行われません。 工具 工具コストは、各工具の加工時間とその寿命に基づいて計算されます。加工時間が工具の寿命よりも長い場合は、 赤色で . |
|
追加： 新しい特定の テクノコマンド 「追加コスト」が作成されました。これにより、切断作業、バリ取り、検査などの特別なコストを定義できます。これは、機械コストの総加工時間に追加されるコストまたは時間として定義できます。
追加コマンド：
|
各工具のチェックボックスを使用すると、 算盤 からの概算価格を指定できます。この算盤は、 Mat フォルダ内の Cost.xml ファイルです。このファイルは独自の値でカスタマイズできます。 価格が定義されていない工具のチェックボックスをオンにして、下部の「算盤」ボタンをクリックします。工具に価格が設定され、この行が 斜体 . |
|
エクスポートボタン： 表をエクスポートして*.csv形式で保存できます。 |
In the ユーザーワークショップドキュメント option, you have an access to all those parameters in order to define a customized sheet for the cost estimation.
|
|
