概要

この方法はシルエットタイプのプロファイルと同じ計算を使用しますが、島を作成する代わりに、島の内部にある ポケットを作成します 。

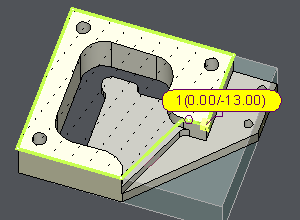

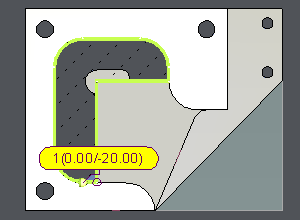

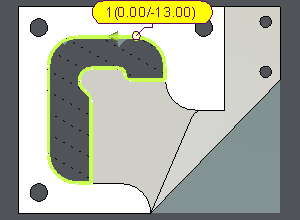

例を示します。左側は「シルエットポケット」、中央は「シルエット」、右側は「プロファイル」を選択した場合です。

この場合、必要なポケットを作成するための他の解決策はありませんでした（底面がなく、プロファイルはアンダーカット形状を管理しません）

特徴

1. 底半径：

   1. 他のプロファイルタイプと同様に、ポケットの底に半径がある場合、プロファイルは半径値からシフトして作成されます。

   2. シンボルは底面の半径の存在を示し、値はラベルに表示されます。

   3. 底半径は、機械的特性のない視覚効果のみの場合があります。加工したくない場合は、オプションを ｿﾘｯﾄﾞ面の読み込み いいえ、ページ オプション 各サイクルで。はいに設定されている場合、サイクルはページ オプションで指定された最高値を尊重して加工します。

2. シルエットタイプとして、ポケットシルエットは アンダーカット形状 .

3. を管理します。複数のプロファイルが見つかるため、 1つ を選択するか、 すべて を選択できます。プロファイルが見つからない場合があります。

4. ポケットシルエットは加工後もアクティブなままです。必要に応じて削除できます。参照するサイクルとは干渉しません。

アドバイス

このタイプのプロファイルは非常に特殊です。ほとんどの場合、底面とシルエット、プロファイルタイプを使用し、これらの方法がすべて機能しない場合は、ポケットシルエットを試します。

方法

1. 右クリックしてシルエットポケットを選択します

2. 工具の向きを指定する面をクリックします。

3. 計算の高さを指定します（底面Z）

4. プロファイルが見つかった場合は、必要なプロファイルをクリックするか、背景をクリックしてすべて選択します。
