General Information
|
標準には、利用可能なすべてのオプションを管理するための4つの構成ページがあります。
|
|
1 CNC Controller page
|
1.1 CNC Controller - % at program begin / end
|
オプション |
結果 |
|
いいえ |
O1000 … … M30 |
|
はい |
% O1000 … … M30 % |
1.2 CNC Controller - Program number defined by
|
オプション |
結果 |
|
O |
% O 1000 … … M30 % |
|
: |
% : 1000 … … M30 % |
1.3 CNC Controller - Program Name as comment
|
オプション |
結果 |
|
いいえ |
% O1000 … … M30 % |
|
はい |
% O1000 (部品名) … … M30 % |
1.4 CNC Controller – Use G10 to manage origin
|
オプション |
結果 |
|
いいえ |
% O1000 … … M30 % |
|
はい |
% O1000 G10 L2 P1 X.. Y.. Z.. (G54) G10 L2 P2 X.. Y.. Z.. (G55) G10 L20 P1 X.. Y.. Z.. (G54.1) … … M30 % |
1.5 Standard G Code – Spindle limitation code
|
オプション |
結果 |
|
G92 |
… G92 S2000 G96 S120 M03 … |
|
G50 |
… G50 S2000 G96 S120 M03 … |
1.6 Standard G Code – Feed Code
|
オプション |
結果 |
|
G98/G99 |
… G98 F200 G99 F0.1 … |
|
G94/G95 |
… G94 F200 G95 F0.1 … |
1.7 Standard G Code – Use G90 code
|
オプション |
結果 |
|
はい |
… G90 G00 Z100 … |
|
いいえ |
… G00 Z100 … |
1.8 Cycles – G83/G87 type cycle
軸方向と半径方向でバリ取りまたはチップブレークドリルサイクルを使用するかどうかをここで定義できます。このオプションの選択は、パラメータ5101ビット2を使用してコントローラで行われます（0はバリ取り、1はチップブレーク）。
|
オプション |
結果 |
|
使用されていません |
… (チップブレークサイクル) G00 Z5 G01 Z-2 F500 Z-1.8 Z-4 Z-3.8 Z-6 Z5 … … (バリ取りサイクル) G00 Z5 G01 Z-2 F500 G00 Z5 Z-1.8 G01 Z-4 G00 Z5 Z-3.8 G01 Z-6 G00 Z5 … |
|
チップブレーク |
… (チップブレークサイクル) G83 Z-6 Q2000 F500 G80 … … (バリ取りサイクル) G00 Z5 G01 Z-2 F500 G00 Z5 Z-1.8 G01 Z-4 G00 Z5 Z-3.8 G01 Z-6 G00 Z5 … |
|
バリ取り |
… (チップブレークサイクル) G00 Z5 G01 Z-2 F500 Z-1.8 Z-4 Z-3.8 Z-6 Z5 … … (バリ取りサイクル) G83 Z-6 Q2000 F500 G80 … |
3.9 Cycles – Bottom of hole
ライブツールの穴深さ端部の出力をどのように定義するかを定義します。
|
オプション |
結果 |
|
開始高さに対する相対値 |
… Z15 G83 Z-25 … |
|
絶対値 |
… Z15 G83 Z-10 … |
1.10 Cycles – Threading Cycle
|
オプション |
結果 |
|
マルチスレッドサイクル |
複数スレッドサイクルの次のオプションを次に示します |
|
G92 |
… G92 X39 Z-43 G00 Z3 G92 X38 Z-43 G00 Z3 … |
|
G78 |
… G78 X39 Z-43 G00 Z3 G78 X38 Z-43 G00 Z3 … |
|
G21 |
… G21 X39 Z-43 G00 Z3 G21 X38 Z-43 G00 Z3 … |
1.11 Cycles – Multiple Threading Cycle Type
|
オプション |
結果 |
|
G76 2ブロック |
… G76 P010060 Q500 R100 G76 X35.356 Z-43 P2.322 Q500 F3.5 … |
|
G76 1ブロック |
… G76 X35.356 Z-43 P1 K2.322 A60 D0.5 F3.5 … |
|
G78 2ブロック |
… G78 P010060 Q500 R100 G78 X35.356 Z-43 P2.322 Q500 F3.5 … |
1.12 Cycles – Code for decomposed Threading cycle
ジェネレータで「分解」に設定するねじ切りサイクル。
|
オプション |
結果 |
|
G33 |
… G01 X39.071 F3.5 G33 Z-43 G00 X44 Z2.5 … |
|
G32 |
… G01 X39.071 F3.5 G32 Z-43 G00 X44 Z2.5 … |
2 Turning page
|
2.1 Turning – Output Stock for CNC Simulation
|
オプション |
結果 |
|
いいえ |
O1000 T0101 … … |
|
はい |
O1000 G1901 D40.0 E20.0 L40.0 K0.0 T0101 … … |
2.2 Turning – Output Tool and Plane for all operations
|
オプション |
結果 |
|
いいえ |
O1000 (面取り) T0101 G0 X20 Z2 … … (荒加工) G00 X20 Z2 … … |
|
はい |
O1000 (面取り) T0101 G00 X20 Z2 … … (荒加工) T0101 G00 X20 Z2 … … |
2.3 Turning – Use Parameters for Feed
|
オプション |
結果 |
|
いいえ |
… T0101 G00 X20 Z2 G01 Z-20 G95 F0.1 … … |
|
はい |
#1 = 0.1 T0101 G00 X20 Z2 G01 Z-20 G95 F#1 … … |
2.4 Turning – Position Constant Cutting Speed
|
オプション |
結果 |
|
サイクル開始 |
T0101 G92 S9000 G96 S40 M04 G00 G90 X24. Z2.8… … |
|
加工開始 |
T0101 G97 S284 M04 G00 G90 X24. Z2.8 G92 S9000 G96 S40 M04 G01 G95 Z0. F0.1 … |
2.5 Tool Option – Output Tool List
|
オプション |
結果 |
|
いいえ |
O1000 T0101 … … |
|
はい |
O1000 (工具リスト開始) (T1 CMNG 04) (T2 ...) (T2 ...) (工具リスト終了) T0101 … … |
2.6 Origin Option – Output Origin List
|
オプション |
結果 |
|
いいえ |
O1000 T0101 … … |
|
はい |
O1000 (原点リスト開始) (G54) (...) (原点リスト終了) T0101 … … |
2.7 Origin Option – Multi Origin Management
|
オプション |
結果 |
|
原点のみ |
% O1000 … G54 … |
|
原点+オフセット |
% O1000 … G54 G52 X10 Y20 Z10 … |
MTEなし：
部品に定義されている各原点に対してオプションが「原点のみ」に設定されている場合、異なるGコード（G54、次にG55、G56…）を出力します。つまり、CNCで管理される原点の数によって制限されます。原点を増やすことができる場合は、2番目のオプション「原点+オフセット」を使用する必要があります
オプションが「原点+オフセット」に設定されている場合、G54のみが出力され、G52でオフセットされます
MTEあり：
原点は、次の構文「$G54_」を使用して原点名に定義できます。つまり、G54がNCプログラムで使用されます。デコードされた名前が定義されていない場合、デフォルトの原点G54が出力されます。
"原点+オフセット"を使用する場合は、すべての操作で1つの原点のみを使用する必要があります。すべてのオフセットは、基準平面原点または単一原点から計算されるためです。
アンダースコアの後にすべてのテキストを追加して、オフセットを認識できます。「$G54_Up」、「$G54_Right」など
B軸機械の場合：
出力するように設定されている場合、原点オフセットは傾斜平面関数G68.2で出力されます。つまり、G52は出力されません。
2.8 Coolant Option – Coolant Activation Position
2番目と3番目のオプションは、旋盤操作に対して同じ出力を生成します。
ライブツールを使用するミーリング操作では違いがあります。
|
オプション |
旋盤操作 |
ミーリング操作（ライブツール） |
|
スピンドルあり |
… T0101 S1000 M03 M08 G0 X15 Z2 … … |
… T0101 S1000 M03 M08 G0 X15 C0 Z2 … |
|
平面移動あり |
… … T0101 S1000 M03 G0 X15 Z2 M08 … … |
… … T0101 S1000 M03 G0 X15 C0 M8 Z2 … |
|
突入移動あり |
… T0101 S1000 M03 G0 X15 Z2 M08 … … |
… T0101 S1000 M03 G0 X15. C0 Z2 M8 … |

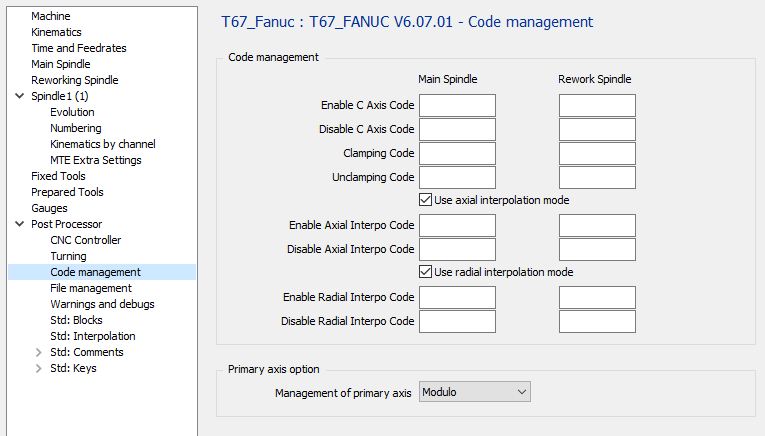

3 Code management page
|
3.1 Code Management – Enable C Axis Code
|
オプション |
結果 |
|
「空」 |
… T0101 S1000 M3 G17 G28 G90 H0 C10 … |
|
M51 |
… T0101 S1000 M3 G17 M51 G28 G90 H0 C10 … |
3.2 Code Management – Disable C Axis Code
|
オプション |
結果 |
|
「空」 |
… X200 M09 … |
|
M50 |
… X200 M50 M09 … |
3.3 Code Management – Clamping Code
|
オプション |
結果 |
|
「空」 |
… C10 G01 Z-10 … |
|
M10 |
… C10 M10 G01 Z-10 … |
3.4 Code Management – Unclamping Code
|
オプション |
結果 |
|
「空」 |
… G00 Z20 C10 … |
|
M11 |
… G00 Z20 M11 C10 … |
3.5 Code Management – Use axial interpolation mode
機械にG112またはG12.1オプションがない場合、出力は分解して行うことができます。
円形補間は出力されません。工具オフセットを使用しないでください
|
オプション |
結果 |
|
G112で軸方向の操作を出力 |
|
軸方向の操作を分解して出力 |
3.6 Code Management – Enable Axial Interpo Code
フィールドが空の場合、デフォルトで使用されるコードはG12.1になります
|
オプション |
結果 |
|
「空」 |
… G01 Z-5 G12.1 … |
|
G112 |
… G01 Z-5 G112 … |
3.7 Code Management – Disable Axial Interpo Code
フィールドが空の場合、デフォルトで使用されるコードはG13.1になります
|
オプション |
結果 |
|
「空」 |
… G13.1 G00 Z20 … |
|
G113 |
… G113 G00 Z20 … |
3.9 Code Management – Enable Radial Interpo Code
フィールドが空の場合、デフォルトで使用されるコードはG07.1になります
|
オプション |
結果 |
|
「空」 |
… G07.1 C100 … |
|
G107 |
… G107 C100 … |
3.10 Code Management – Disable Radial Interpo Code
フィールドが空の場合、デフォルトで使用されるコードはG07.1になります
|
オプション |
結果 |
|
「空」 |
… G07.1 C0 … |
|
G107 |
… G107 C0 … |
3.11 Primary axis option – Management of primary axis
|
オプション |
結果 |
Modulo |
… C0 … C359 C0 … |
Linear |
… C0 … C359 C360 … |
Incremental |
… C0 … H1 H1 … |
4 ファイル管理ページ
|
4.1 File Management – One physical File per Channel
|
オプション |
ファイル1 |
ファイル2 |
|
O1000 (最初のチャネルプログラム) … … M30
O1001 (2番目のチャネルプログラム) … … M30 |
|
|
O1000 (最初のチャネルプログラム) … … M30 |
O1001 (2番目のチャネルプログラム) … … M30 |
4.2 File Management – Generate the channel even if empty
|
オプション |
結果 |
|
|
チャネルが空の場合、プログラムは出力されません |
|
|
チャネルが空の場合、プログラムは出力されます（空ですが） (O1001とM30のみが出力されます) |
4.3 Listing / Synchronized File – Generate the Listing File
リストを出力するには、同期番号の最小値と最大値を設定する必要があります
|
オプション |
結果 |
|
|
チャネル間の同期を確認するために、ファイルを生成しません。 |
|
|
チャネル間の同期を確認するために、ファイルを生成します。 |
Listing.TXTという名前のファイルが一時的に生成され、表示されます。
|
-
リスト/同期ファイル – 同期番号（最小/最大）
ここで同期番号を定義します（例：500～540）
ポストプロセッサは、これらの最小値と最大値の間の同期番号を検索して、Listing.TXTファイルを生成します。
5 Launch page
|
5.1 Name of the NC File : Define here the Name of the generated NC file.
拡張子はMCT構成で定義する必要があります。
5.2 Program Number : If 0 is defined, the program Number will be set to 1.
|
オプション |
結果 |
0 |
% O0001 … … |
“10” |
% O0010 … … |
“1234” |
% O1234 … … |
5.3 Comment Output :
|
オプション |
結果 |
|
いいえ |
… … T0101 … … |
|
はい |
… … (フェーシング) (CNMG 04) T0101 … … |
5.4 Block Numbers :
|
オプション |
結果 |
|
あり |
O1000 N5 T0101 N10 G00 X10 Z20 N15 Z10 … … N50 T0202 N55 G00 X20 Z20 N60 Z10 … … |
|
なし |
O1000 T0101 G00 X10 Z20 Z10 … … T0202 G00 X20 Z20 Z10 … … |
|
工具交換のみ |
O1000 N5 T0101 G00 X10 Z20 Z10 … … N10 T0202 G00 X20 Z20 Z10 … … |
5.5 Code for Program End :
|
オプション |
結果 |
|
M30 |
… … … M30 % |
|
M02 |
… … … M02 % |
|
M99 |
… … … M99 % |
