概要

機械ファイルは、ポストプロセッサと機械に関するパラメータの関連付けです。 ポストプロセッサが１つしかない場合でも、機械工場の機械ごとに複数の機械ファイルを作成できます。

ただし、機械ファイルの定義 は、ISOコードを生成するために必須ではありません。

機械ファイルの作成／読み込み

既存の機械ファイルを作成または読み込むには 右クリック 加工ツリーの 機械 行で： 開く

機械ファイルの作成／読み込みに関するビデオを見ることができます。

機械ファイルを開いて機械を作成または変更できます

選択した例はミーリングページです。使用方法の３つのテクノロジーは同じです。

標準フォルダ（または特定のフォルダ）でポストプロセッサを選択し、フォルダボタンをクリックして、Windowsエクスプローラでポストプロセッサを選択します

1. いくつかの

2. ページで特定のパラメータを定義できます。 キネマティクス

• ページでは、キネマティクス機械.MCGファイルを選択できます。 たとえば、 .MCG機械ファイルがなくても機械ファイルを作成できます。ただし、MTE環境ではシミュレーションできません。

• 、いくつかのモデル（AB、BA、CAモデルなど）から選択して、回転軸キネマティクスを定義できます。選択したモデルに応じて、各軸の最小角度と最大角度を設定できます。 ページでは 変更が完了したら[OK]をクリックします。機械を保存するには、加工ツリーの「機械」を右クリックして、「名前を付けて保存…」を選択します。機械ファイルは

3. フォルダに保存されます。 フォルダ）から機械ファイルを読み込むことができます 同じ方法で複数の機械を作成できます。

GO2cam を開くときに必要な機械を読み込むことができますが、 ツール オプション \ 加工 \ でデフォルトの機械を定義することもできます。 .

工具の管理

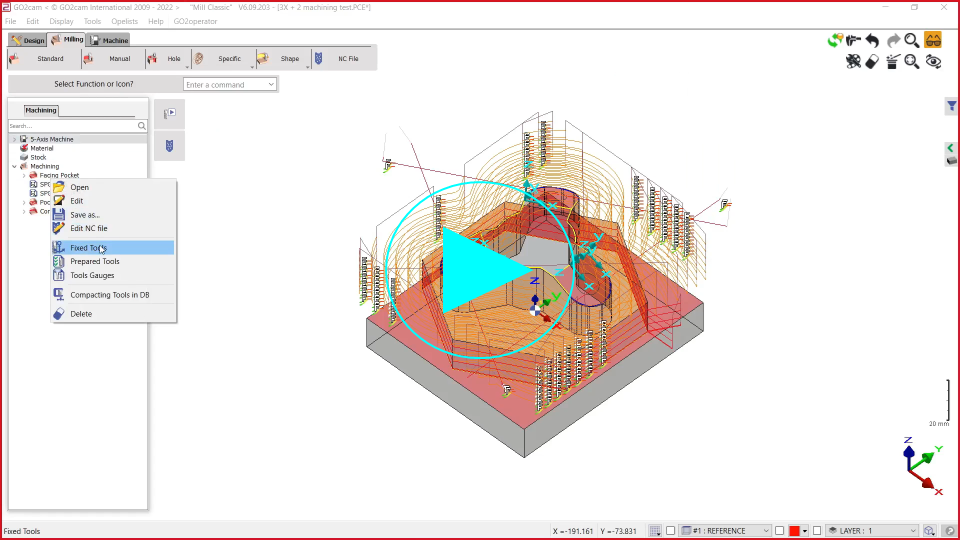

加工ツリーへの直接アクセスを使用して、固定工具と準備工具を定義し、それらの長さゲージを定義できます。機械ファイル内の工具の番号を変更することもできます。これにより、ユーザーは工具ライブラリで変更された番号を確認できます。

工具への直接アクセスと工具の番号付けを示す２つのビデオを以下に示します。
