工具、シンボル、機械などの作成プロセスは、対話型の軸システムにより、よりスムーズになりました。

• 矢印 - 選択した軸の向きを反転します

• 文字 - 選択した軸を別の向きに再配置できます

• 原点 - 軸系を別の原点に再配置できます。

ホームページで「クランピング/ツールホルダ」モジュールを選択します。

GOボタンをクリックします

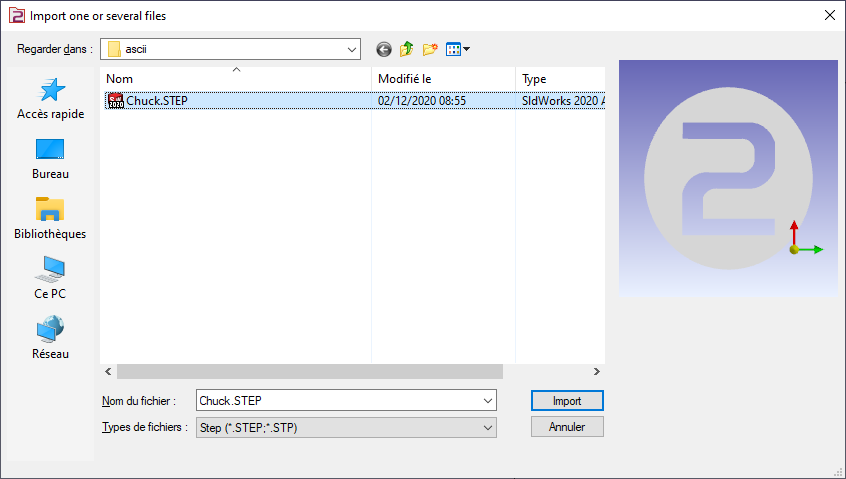

インポートするファイルを選択します

ソリッドに適用するインポートオプションを選択します。

「適用」をクリックします

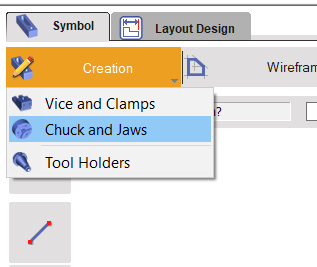

「作成」タブをクリックし、「チャックとジョー」メニューをクリックします

軸系を作成するコマンドをクリックします

軸系位置を定義する工具を選択します

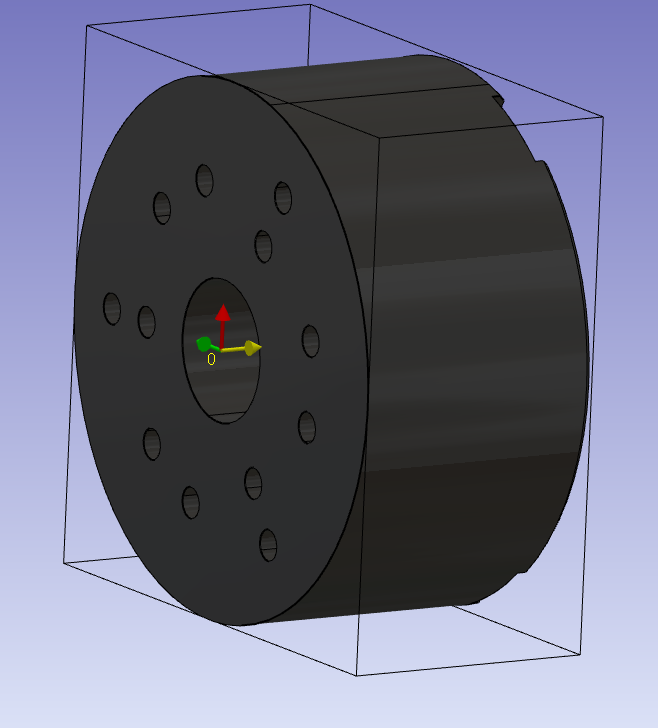

軸系0を定義します。

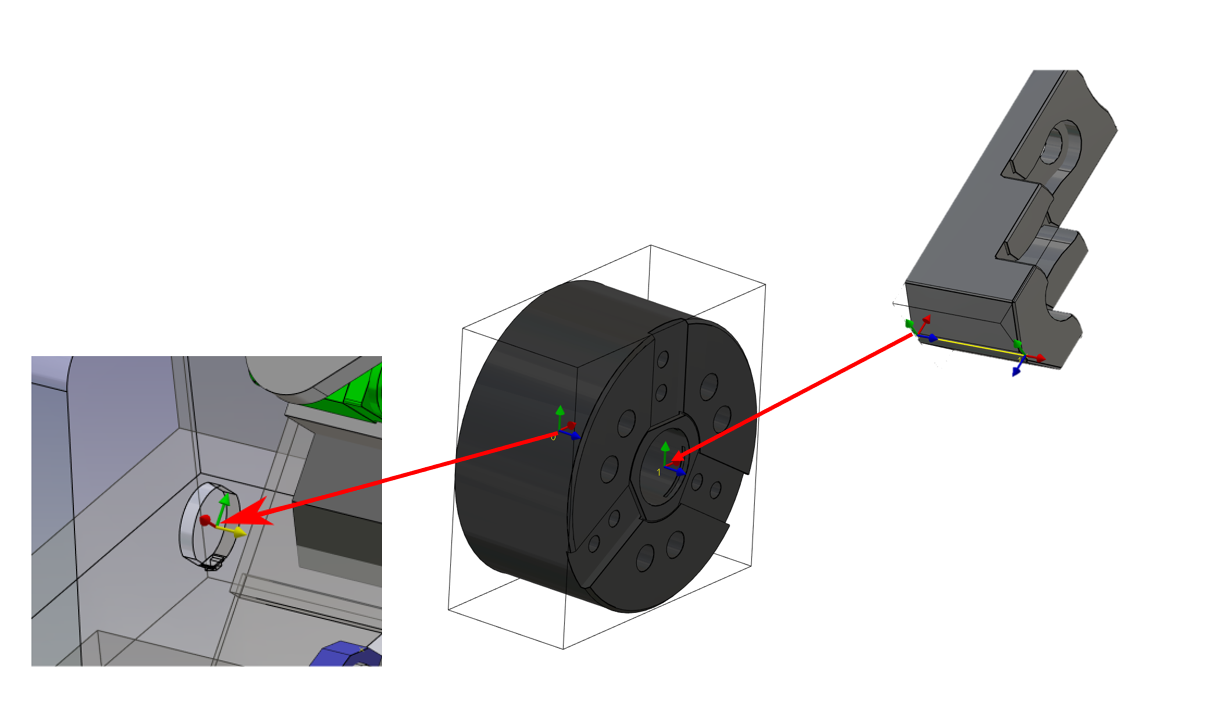

この軸系は、機械のワークアセンブリサポートへのチャックの取り付け点になります。

Z軸は回転軸を定義します。

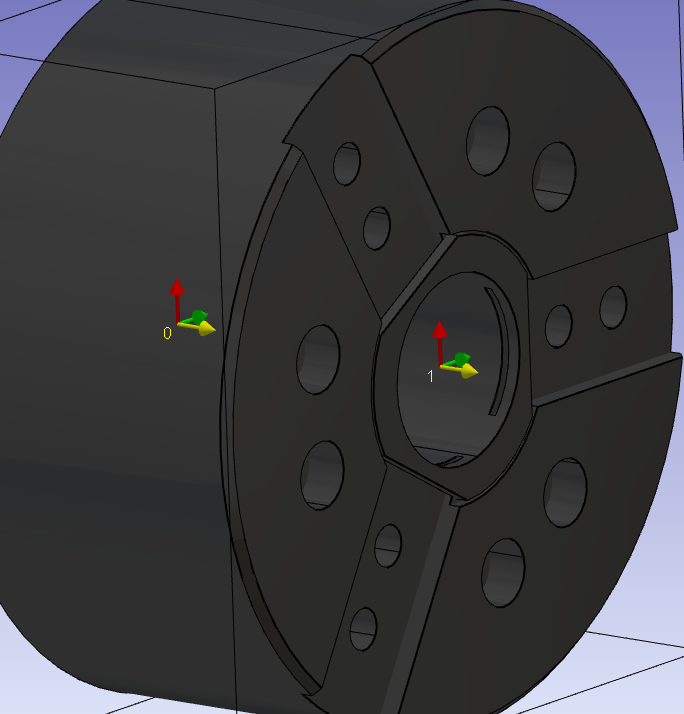

同じコマンドを実行して、軸系1を作成します。

原点位置は、ジョーを取り付ける面を定義します。

Z軸は軸系0と同じでなければなりません。

X軸は旋盤平面のX軸と位置合わせされます。最初のジョーの位置決めも定義します。

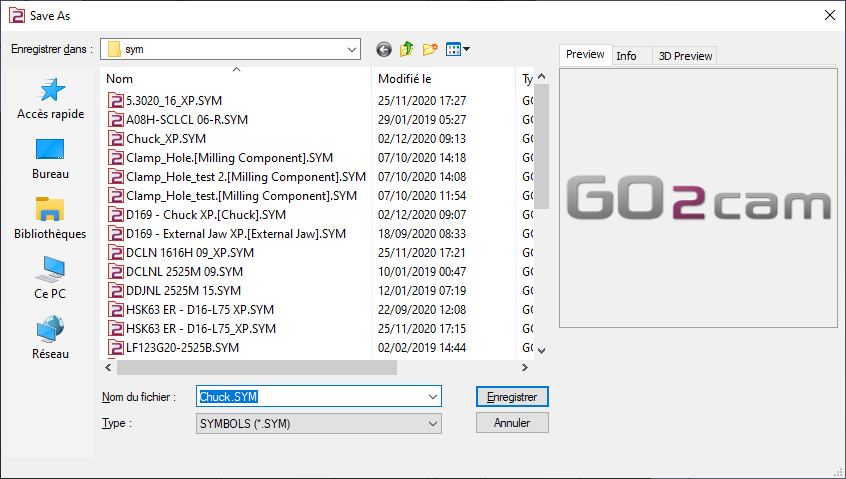

GO2camで使用するために、シンボルフォルダにファイルを保存します。

チャックに関する動画はこちら：
