Definizione

Possibilità di cambiare l'utensile durante un ciclo di lavorazione ! La modifica può essere manuale o automatica (cambio utensile). Questo comando è molto utile quando le operazioni di lavorazione sono molto lunghe: lavorazione di materiali duri, tornitura verticale…

(blue star) Puoi guardare un video in fondo alla pagina: clicca qui

Accesso al comando

L'accesso avviene solo nella lavorazione.

Ci sono 2 modi.

Impostazione

  • Azione:

    • Manuale : ritrazione dell'utensile, arresto della macchina, quindi cambio manuale dell'utensile o dell'inserto, riavvio della lavorazione

    • Utensile gemello : ritrazione dell'utensile, cambio automatico dell'utensile, riavvio della lavorazione

  • Definisci la durata dell'utensile utilizzata per il calcolo

  • La tolleranza consente di promuovere la posizione di uscita in base ai punti di approccio/ritorno esistenti

  • L'uscita può essere diretta, con arco, con arco+lunghezza

  • Impostazioni per i punti di approccio e ritorno

Tabella degli utensili: clicca con il tasto destro del mouse nel sfondo per accedere alle opzioni

  • Aggiungi utensili automaticamente o manualmente

  • Numerare gli utensili

Visualizza

Una volta convalidato, vengono visualizzate alcune icone per informare del cambio di utensile:

  • nell'albero di lavorazione, nell'icona della strategia

  • nel tragitto

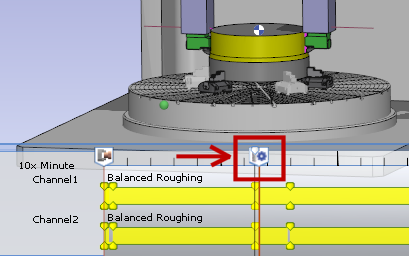

  • per gli utenti MTE, nel diagramma di Gantt

(blue star) Puoi guardare un video sulla gestione della durata dell'utensile:

Tool Life Management (Sister Tools).png

Altre regole applicate in MTE

  • Il montaggio automatico viene eseguito in base alla creazione di utensili gemelli

  • Ogni utensile duplicato è indipendente e può avere un allegato diverso, le sue impostazioni, ecc.

  • In tornitura, gli utensili vengono duplicati sulla stessa torretta

  • gli utensili flash sono gestiti!

Ecco un altro video che mostra la utensili gemelli funzione in una fresatrice, che dimostra il montaggio automatico degli utensili all'interno di un ambiente di macchina utensile ( MTE ).

Sisters Tools automounting.png
