Presentazione

Ottimizzazione automatica di lunghezza di taglio e lunghezza utile dell'utensile in base alle dimensioni del pezzo solido.

Questa funzione è attiva solo se è presente un pezzo solido.

(blue star) È possibile guardare un video in fondo alla pagina: Clicca qui

Promemoria e vincoli d'uso

Promemoria:

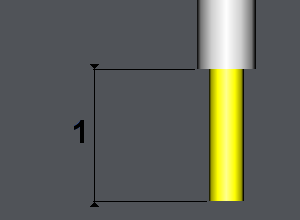

  • il lunghezza di taglio [ 1 ] è un valore definito nella pagina utensile. GO2cam gestisce le collisioni tra l'utensile e il pezzo da lavorare in base al valore della lunghezza di taglio.

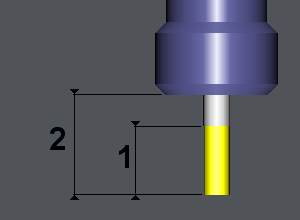

  • il lunghezza utile [ 2 ] è anche definito nella pagina utensile. È la posizione dell'utensile montato su un portautensile.

Vincoli: la funzione è attiva se:

  • è definito un portautensile,

  • il diametro del gambo dell'utensile è maggiore del diametro dell'utensile (in questo caso il gambo sostituisce il portautensile)

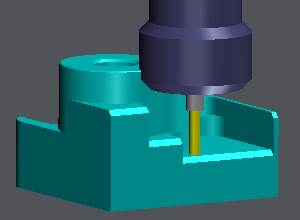

Questo esempio a destra mostra la lavorazione della tasca.

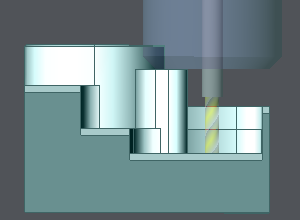

La lunghezza di taglio dell'utensile non è sufficiente per lavorare tutta la tasca.

Né la lunghezza utile è sufficiente, ci sono collisioni tra il portautensile e il pezzo.

Per attivare la funzione Impostazione ottimale

Nell'albero di lavorazione, fare clic con il pulsante destro del mouse sul ciclo scelto. Scegliere Percorso utensile Techno , quindi Impostazione ottimale .

Viene visualizzata la seguente finestra di dialogo:

  • A sinistra è riportato il nome dell'utensile utilizzato nel ciclo, a titolo informativo

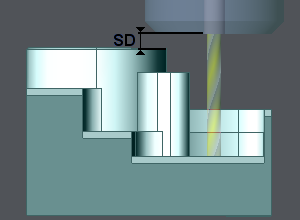

  • Distanza di sicurezza: valore da aggiungere alle dimensioni del pezzo. È possibile immettere qualsiasi valore.

  • Lunghezza utile:

    • il primo campo è il valore corrente prelevato dalla pagina utensile. È fornito a titolo informativo.

    • il secondo valore viene calcolato da GO2cam: dimensioni del pezzo + distanza di sicurezza .

  • CROCE ROSSA : to cancel the function

  • SPUNTINO VERDE : to validate and apply the value calculated by GO2cam.

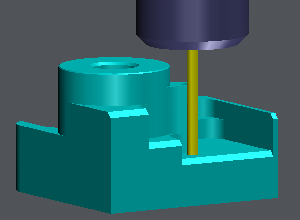

Quando si convalida la funzione Utensile ottimale, il valore calcolato è applicato automaticamente nella pagina utensile.

È possibile simulare e visualizzare immediatamente la modifica.

(blue star) È possibile guardare un video su due modi di utilizzare la funzione utensile ottimale, rispetto alla distanza di sicurezza dell'utensile.
