Introduzione

Questo metodo permette di calcolare tutte le cime ad una data altitudine prendendo il grezzo come la tasca .

A prima vista, il risultato ottenuto potrebbe passare per una sezione, ma non è così: il calcolo tiene conto di tutto il materiale che è sopra l'altitudine data . Perciò gestisce forme di sottosquadro e dato che è calcolato dal grezzo, gestisce anche la lavorazione multi-faccia .

Caratteristiche:

1. Raggio di sfondo:

Come ogni altro tipo di profilo, se c'è un raggio sul fondo della tasca, il profilo è creato spostato dal valore del raggio.

Un componente indica la presenza di un raggio sul fondo e il valore è visualizzato nella label.

Il raggio di sfondo può servire solamente come feature visuale senza alcuna funzione meccanica. Per escluderlo dalla lavorazione, la Lettura sul solido opzione deve essere impostata su No nella pagina Opzioni di ogni ciclo. Se impostato su Sì , il ciclo lavorerà il raggio mantenendo il valore di cresta specificato nella pagina Opzioni .

2. Il grezzo è la tasca:

L'impegno dell'utensile sarà sempre al di fuori del materiale. Ciò che viene creato dal profilo della silhouette sono le isole, in altre parole il materiale che non viene lavorato .

3. Altitudine di selezione:

È possibile eseguire più calcoli di silhouette, poiché ciascuno varierà a seconda dell'altitudine di calcolo selezionata.

Consigli:

Questo tipo di profilo è dedicato a Fin piani // e sgrossatura contorno operazioni.

Non sarà efficiente lavorare tasche chiuse o qualsiasi forma interna.

Metodologia

  1. Fare clic con il pulsante destro del mouse per selezionare Silhouette

  2. Fare clic su una faccia per dare l'orientamento dell'utensile.

  3. Indicare l'altitudine di calcolo (Z inferiore)

Esempi

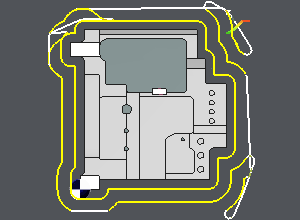

Sgrossatura contorno

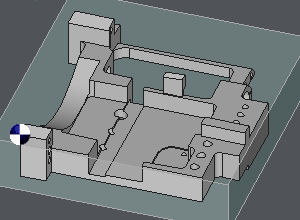

Fare clic su qualsiasi faccia piatta su questa parte.

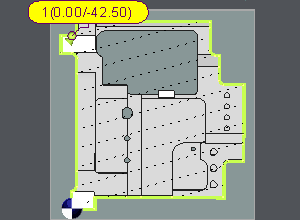

Per essere sicuri di ottenere l'intera sagoma della parte e programmare una sgrossatura del contorno, selezionare il Z più basso .

Ciò che viene calcolato è il materiale evitato durante la lavorazione, il grezzo è la tasca.

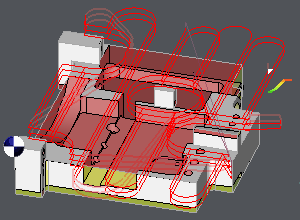

Sgrossatura

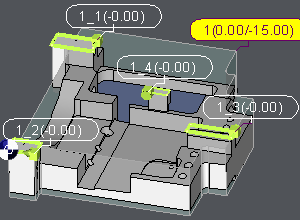

In questo caso, deve essere eseguita solo un'operazione di sgrossatura da Z0 a Z-15.

Viene selezionata una faccia piatta e il valore Z viene definito tramite input diretto o facendo riferimento a uno spigolo solido. Tutte le isole da evitare vengono calcolate e posizionate automaticamente a Z0.

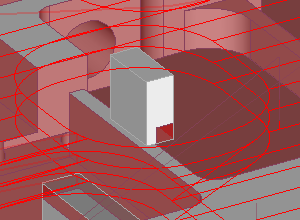

Come illustrato nella terza immagine, l'isola numero 4 presenta una forma sottosquadro. Il profilo viene generato accuratamente per adattarsi a questa geometria.
