Introduzione
Questo rappresenta il metodo standard. Selezionando una faccia piana , la corrispondente tasca viene creata automaticamente, con isole riconosciute automaticamente. L'altitudine inferiore corrisponde all'altitudine della faccia solida, mentre l'altitudine di partenza è determinata dal grezzo.
Caratteristiche
1. Raggio di sfondo :
Come qualsiasi altro tipo di profilo, se c'è un raggio sul fondo della tasca, il profilo viene creato spostato dal valore del raggio.
Un simbolo indica la presenza di un raggio sul fondo e il valore viene visualizzato nell'etichetta.
Il raggio di fondo può servire esclusivamente come caratteristica visiva senza alcuna funzione meccanica. Per escluderlo dalla lavorazione, l' Lettura sul solido opzione deve essere impostata su No nella pagina Opzioni di ogni ciclo. Se impostato su Sì , il ciclo lavorerà il raggio mantenendo il valore della cresta specificato nella pagina Opzioni .
2. Tasche aperte :
Questo profilo riconosce se un lato è aperto o chiuso.
La convenzione dei colori è:
-
verde chiaro: elemento chiuso
-
rosso scuro: elemento aperto
Il ciclo terrà conto di queste informazioni, sovra incidendo in base al valore indicato nella pagina della strategia.
3. Isole :
Vengono create automaticamente all'altitudine corretta.
Consigli:
Questo tipo di profilo deve essere utilizzato in caso di 'vere' tasche , per opposizione ad altri profili che sono molto efficienti per la spianatura e le aree aperte.
Non è il modo migliore per lavorare le tasche con molti livelli Z e sotto tasche, ma è molto efficiente quando ce ne sono molte isole da evitare.
Metodologia
-
Fare clic con il pulsante destro del mouse per selezionare Faccia inferiore
-
Fare clic su una faccia
-
Possibilmente modificare le altitudini
Esempi
|

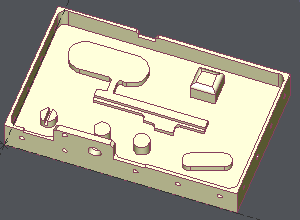

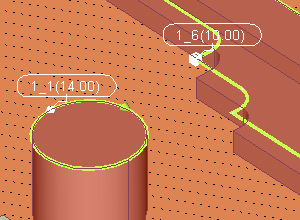

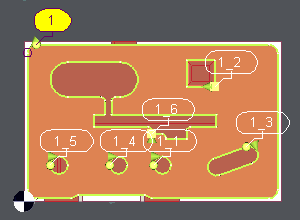

Tasca con molte isole a diverse altitudini Facendo clic sulla faccia inferiore, il profilo 1 viene creato e vengono riconosciute 6 isole. Le altitudini delle isole vengono lette automaticamente sul solido. Come mostrato nella 3a immagine, se un'isola ha due altitudini diverse, viene presa la più alta per lasciare del materiale per la finitura. |
|
|
|
|

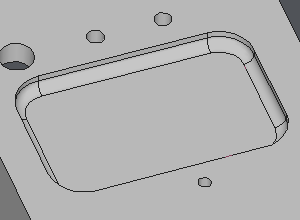

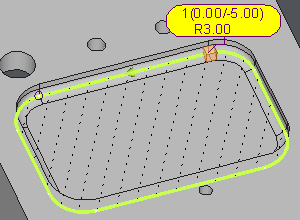

Tasca con un raggio sul fondo A destra, è possibile osservare il simbolo che indica un raggio di fondo, con il suo valore corrispondente visualizzato sull'etichetta. Il profilo viene spostato dalla faccia inferiore con il valore del raggio. |
|
|
|
