Introduzione

Questo metodo rappresenta un caso speciale in cui una tasca viene creata da bordi del solido piuttosto che da una faccia, come in altri casi. È progettato per affrontare due situazioni specifiche: una forma senza una faccia inferiore o una forma con una faccia inferiore non piatta.

Caratteristiche

  1. Il profilo visualizzato deve essere chiuso; non è possibile creare una tasca "profilo" aperta.

  2. Avvertenza: le forme di sottosquadro non sono supportate. Il profilo creato deve essere verificato prima di programmare il ciclo.

Consigli:

Questo tipo di profilo è destinato a forme in cui una faccia piana non può essere selezionato.

I due casi principali sono:

  • una tasca attraverso il materiale

  • una tasca con la faccia inferiore non piatta.

Metodologia

  1. Fare clic con il pulsante destro del mouse per selezionare Chiocciola

  2. Fare clic su una faccia piana.

  3. Fare clic su un bordo dell'area da lavorare.

  4. Dare la Z inferiore della tasca

Esempi

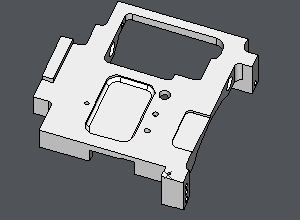

Tasca attraverso il materiale

Innanzitutto, viene selezionata la faccia piana contenente il bordo.

Successivamente, viene indicato un bordo della tasca da lavorare.

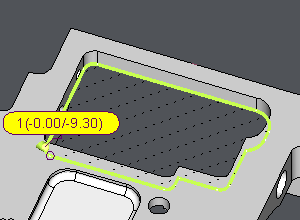

Il valore Z inferiore viene quindi specificato selezionando il fondo della parete, che si trova a Z-9.3. Il profilo viene creato a questa altitudine, sebbene possa essere regolato nella finestra di dialogo, se lo si desidera.

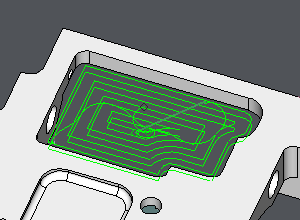

In questo caso, la tasca potrebbe essere lavorata dai due lati opposti; in alternativa, l'altitudine inferiore potrebbe essere modificata per lavorare in un'unica passata.

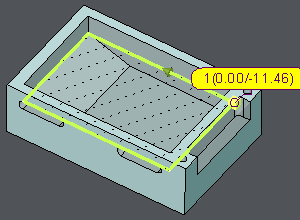

Tasca con una faccia inferiore non piatta

Innanzitutto, viene selezionata la faccia piana contenente il bordo (in questo caso, la faccia superiore).

Successivamente, viene indicato un bordo della tasca richiesta.

Il valore Z inferiore viene quindi specificato selezionando l'altitudine in cui inizia la pendenza.

Questa configurazione consente di eseguire una passata di sgrossatura della tasca senza includere la faccia inclinata.
