Presentazione

Questo metodo utilizza lo stesso calcolo del profilo tipo Silhouette, ma invece di creare le isole, crea le tasche presenti all'interno delle isole.

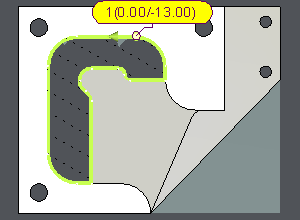

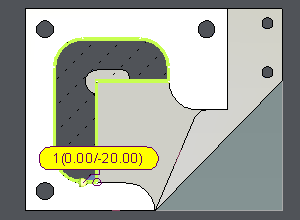

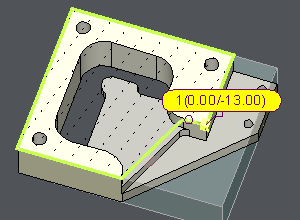

Ecco un esempio: stessa selezione, a sinistra con 'Tasca Silhouette', al centro con 'Silhouette', a destra con 'profilo'.

In questo caso, non c'era altra soluzione per creare la tasca necessaria (nessuna faccia inferiore, il profilo non gestisce la forma a sottosquadro)

Caratteristiche

1. Raggio inferiore:

   1. Come qualsiasi altro tipo di profilo, se c'è un raggio sul fondo della tasca, il profilo viene creato spostato dal valore del raggio.

   2. Un simbolo indica la presenza di un raggio sul fondo e il valore viene visualizzato nell'etichetta.

   3. Il raggio inferiore può essere solo un effetto visivo senza caratteristiche meccaniche. Se non si desidera lavorarlo, impostare l'opzione 'Lettura sul solido' su No, nella pagina Opzioni di ogni ciclo. Se è impostato su Sì, il ciclo lo lavorerà rispettando il valore di cresta indicato nella pagina Opzioni.

2. Come il tipo silhouette, la silhouette della tasca gestisce forme a sottosquadro .

3. Sono disponibili diversi profili, quindi è possibile scegliere uno di essi o tutti essi. A volte, non viene trovato alcun profilo.

4. La silhouette della tasca rimane attiva anche dopo averla lavorata. È possibile eliminarla se lo si desidera, non ci saranno interferenze con il ciclo che vi fa riferimento.

Consigli

Questo tipo di profilo è molto specifico. Il più delle volte, si utilizzerà la faccia inferiore e la silhouette, forse il tipo di profilo, e quando tutti questi metodi non funzionano si proverà con la silhouette della tasca.

Metodologia

1. Fare clic con il pulsante destro del mouse per selezionare Tasca Silhouette

2. Fare clic su una faccia per dare l'orientamento dell'utensile.

3. Impostare l'altitudine di calcolo (fondo Z)

4. Se sono stati trovati dei profili, fare clic su quello desiderato oppure fare clic sullo sfondo per selezionarli tutti.
