Presentazione
|
Questo comando consente di cambiare la faccia di posizionamento tramite un'azione manuale. Ad esempio, è possibile definire come programmare il ribaltamento di un pezzo. |
Ribaltamento di un pezzo
Sulla macchina, dopo aver lavorato un lato di un pezzo, di solito si sblocca manualmente il pezzo e lo si blocca dall'altro lato per la lavorazione. È possibile programmare facilmente questa azione in GO2cam e quindi generare 2 file NC diversi, ma in un solo file PCE!
Il processo è il seguente:
-
Creare il piano di lavoro opposto al piano di RIFERIMENTO.
-
Su questo piano di lavoro, è possibile programmare le operazioni dell'altro lato.
-

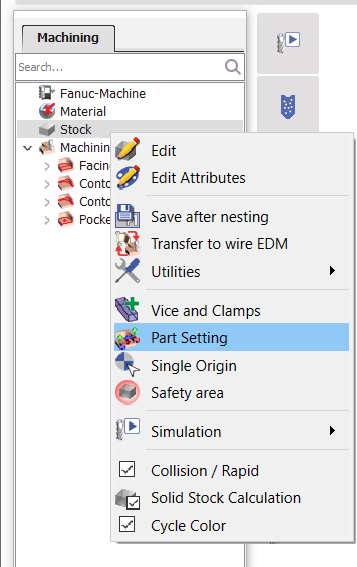

Definisci Impostazioni pezzo : questo comando consente di cambiare il sistema di coordinate per il calcolo di alcune operazioni. Fare clic con il pulsante destro del mouse sulla riga Grezzo , quindi scegliere Impostazione pezzo.
È necessario definire 2 impostazioni pezzo: una per il piano di RIFERIMENTO, posizionata all'inizio dell'elenco delle operazioni, una per l'altro lato scegliendo il piano di lavoro creato.
-
Finally, define 2 different Numeri di set , one for each setting. You can generate 2 NC files, 1 for each face machined.
|
|
|
|
|
