Identificare i cicli di lavorazione che utilizzano assi intersecanti. Bloccare assi specifici (mandrino o torretta) in una posizione desiderata, forzando il programma a utilizzare l'asse rimanente.

Nella programmazione CNC, in particolare quando si lavora con macchine che hanno più di cinque assi controllabili, è spesso necessario fissare determinati assi per semplificare il controllo del movimento, ridurre la complessità della programmazione o risolvere conflitti tra funzioni di assi sovrapposte. GO2cam fornisce strumenti integrati per facilitare Blocca assi macchina specifici —rotazionali o traslazionali—in modo che vengano utilizzati solo i gradi di libertà necessari durante le operazioni di lavorazione.

Il bloccaggio degli assi inutilizzati o ridondanti è essenziale per garantire un orientamento stabile dell'utensile, evitare movimenti ambigui e ottenere risultati coerenti nelle configurazioni multi-asse.

Macchine multi-asse e assi concorrenti

Le moderne macchine CNC possono includere assi aggiuntivi oltre alla tradizionale configurazione a 5 assi. Questi potrebbero essere:

• Assi di traslazione come U, V o W,

• Assi rotativi sia sul mandrino che sulla torretta,

• o qualsiasi combinazione che comporti gruppi di assi ridondanti o intersecanti .

In questi casi, assi multipli potrebbero essere in grado di ottenere lo stesso risultato. Per garantire un movimento utensile controllato e prevedibile, uno degli assi sovrapposti deve essere bloccato , mentre l'altro è utilizzato dal programma.

GO2cam esegue una Analisi cinematica completa della configurazione della macchina, inclusa la struttura della macchina, la cinematica della testa e l'installazione (attrezzatura), per identificare tutti gli assi programmabili. Quindi presenta una tabella degli assi che possono essere bloccati.

Come bloccare gli assi:

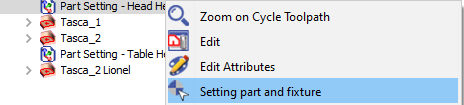

1. Apri la "Impostazione pezzo e dispositivo" funzione (tramite il posizionamento pezzo o cliccando col tasto destro sul posizionamento pezzo e selezionando Impostazione parte e dispositivo ).

2. Accedi a Tavolo di bloccaggio asse che visualizza tutti gli assi definiti nella cinematica della macchina.

3. Identificare e Selezionare gli assi da bloccare Verifica nella lista.

4. Inserisci il Posizione bloccata desiderata per ogni asse:

   • Angolare (ad es., A0°, C180°) per assi rotativi.

   • Lineare (ad esempio, U = 50 mm) per assi di traslazione.

5. Salva la configurazione e procedi con la programmazione delle tue operazioni. GO2cam calcolerà ora i percorsi utensile utilizzando solo gli assi sbloccati rimanenti.

Gestione di assi ridondanti o concorrenti

Alcune Macchine hanno Gruppi di assi concorrenti , il che significa che più assi possono influenzare lo stesso orientamento dell'utensile. Ad esempio, sia la torretta che il mandrino potrebbero fornire una rotazione attorno a un asse comune. In questi casi:

• Un asse (ad esempio, la torretta) deve essere bloccato a una posizione fissa.

• L'altro asse (ad esempio, il mandrino) viene utilizzato dinamicamente dal programma CAM.

Ciò impedisce la duplicazione dei comandi di movimento e garantisce un movimento utensile fluido e privo di collisioni.

Usa il blocco asse in GO2cam quando:

• La macchina ha Più di 5 assi programmabili .

• Vuoi eliminare il collegamento tra passate Assi inutili o ridondanti .

• Stai usando attrezzature complesse dove il pezzo deve rimanere in un orientamento fisso.

• Stai programmando operazioni che si basano su un Riferimento lineare o rotazionale coerente .

• Si desidera semplificare il comportamento cinematico per una data operazione rimuovendo gradi di libertà extra.
