La selezione della geometria per programmare le operazioni è un argomento complesso.
Quasi ogni menu di lavorazione ha il suo metodo e le sue caratteristiche. Dipende anche dal tipo di geometria, wireframe o solido.
Qui puoi trovare molte informazioni:
Direzione dei profili e dei percorsi utensile
In generale:
-
For milling, the G17 ( Z+ Plane) is the default setting. It defines the working plane where the X and Y axes determine the toolpath. Imagine a flat surface where the machine moves the cutting tool across the length (X) and width (Y).
-
Per la tornitura, l'impostazione predefinita è il piano G18 (Y+). Qui, il percorso utensile è definito dagli assi X e Z. In termini più semplici, l'utensile si muove lungo la lunghezza (X) e la profondità (Z) del materiale.
La direzione del profilo selezionato determina la posizione del percorso utensile (Destra/Sinistra). Vedi un esempio su un pezzo fresato di seguito:

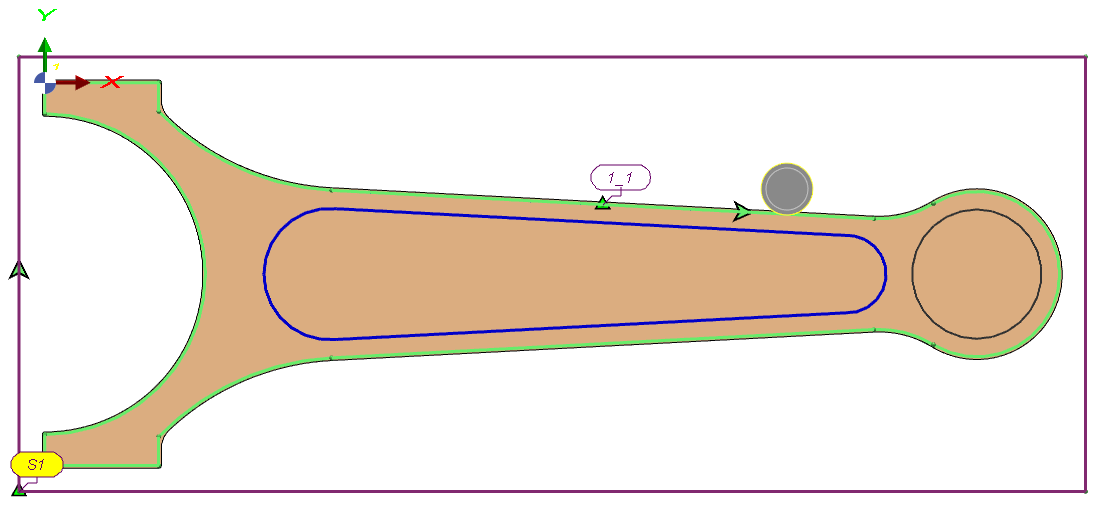

L'utensile è a sinistra del profilo (in senso orario) per una tasca aperta
|

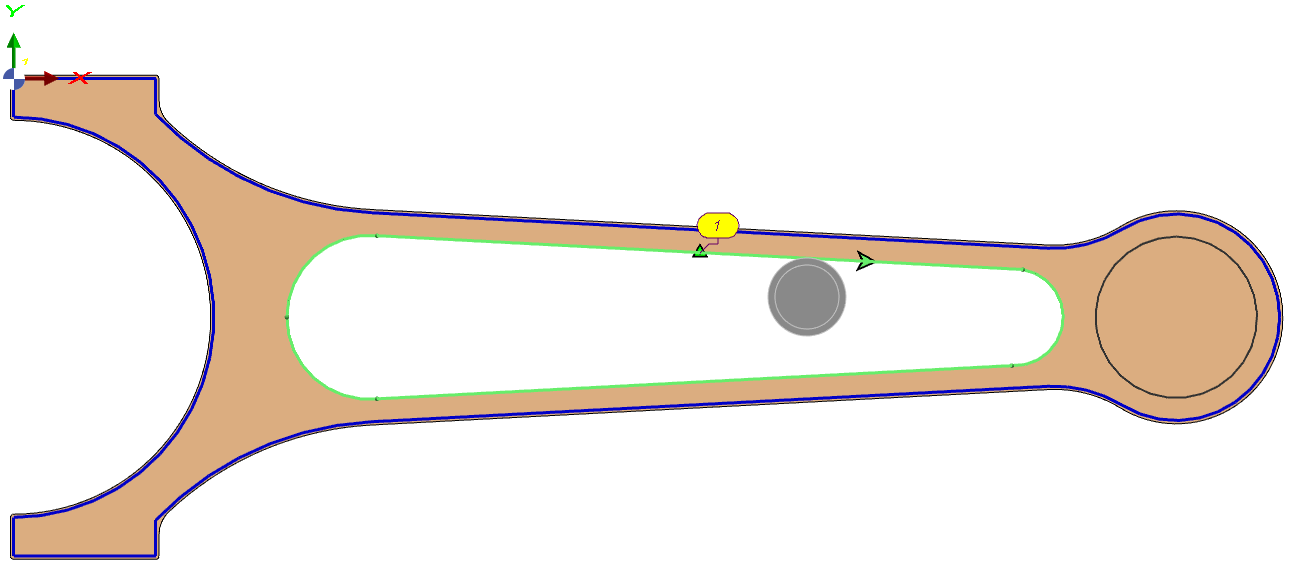

L'utensile è a destra del profilo (in senso orario) per una tasca interna
|
