Quando si pianificano cicli di lavorazione a 5 assi, è fondamentale selezionare le superfici appropriate. Durante il processo di selezione della geometria, le facce scelte, denominate superfici di riferimento, sono le aree specifiche in cui avviene la lavorazione. Tuttavia, questo processo può diventare complicato, soprattutto quando si hanno a che fare con più superfici che presentano curvature diverse.

GO2cam fornisce diverse modalità di selezione delle facce per facilitare questo processo.

Mode of Selection.png
01 select_face.png

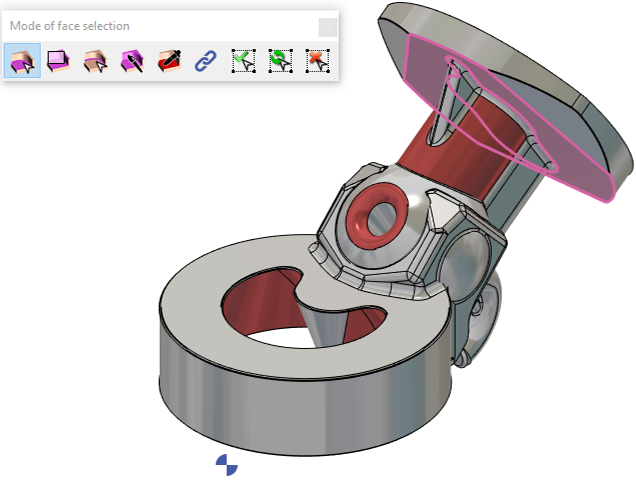

Seleziona con il clic

Fare clic sulla superficie per selezionarla. Per la selezione multipla, fare clic su ogni superficie individualmente.

X1 - Select face.png
02 select_box.png

Seleziona con la finestra

Fare clic e trascinare il mouse per creare una finestra di selezione rettangolare. Tutte le superfici complete all'interno della finestra saranno selezionate.

X2 - Window.png
03 select_edgepath.png

Seleziona con il percorso dei bordi

Fare clic sui profili dei bordi di un solido per selezionare le superfici collegate a questi bordi.

X3 - Edgepath.png
04 select_brush.png

Selezione a pennello

Tenere premuto CTRL e passare il puntatore del mouse sulle superfici per selezionarle automaticamente. Tenere premuto MAIUSC e passare il mouse sopra per eliminare le selezioni. Questo è molto utile per selezionare rapidamente più superfici.

X4 - brush.png
05 Select_color.png

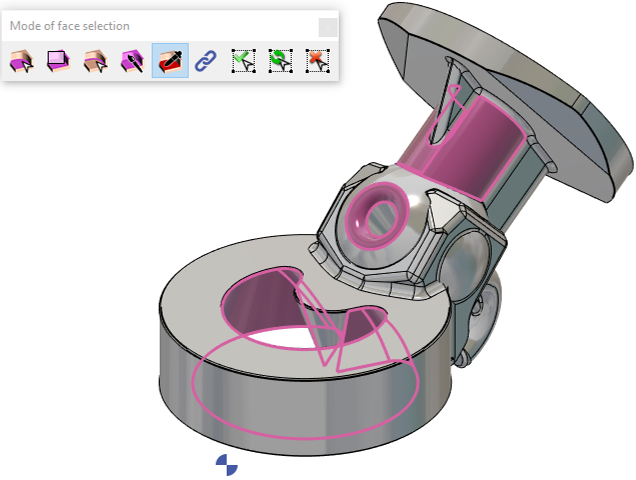

Seleziona per colore

Se la parte solida presenta più colori di facce, fare clic su una faccia con un colore specifico e tutte le facce con lo stesso colore saranno selezionate.

X5 - Color.png
06 Link.png

Seleziona concatenando

Fare clic su una superficie e GO2cam tenterà di associare le facce adiacenti correlate e di selezionarle come gruppo. Ad esempio, questo è utile per selezionare raccordi con raggi variabili. Basta fare clic su una delle facce di curvatura e GO2cam riconosce le curve correlate.

X6 - Chain.png
07 507.png

Seleziona tutto

Fare clic su qualsiasi superficie per selezionare tutte le facce della parte.

X7 - All.png
08 select_invert.png

Inverti la selezione

Fare clic sulla parte da invertire; le facce non selezionate vengono selezionate e quelle selezionate vengono deselezionate.

X8 - Invert.png
09 502.png

Annulla la selezione

Fare clic sulla parte per deselezionare tutte le facce.

X9 - Unselect.png

Il processo di selezione per 5 assi esperti non finisce qui. Come accennato in precedenza, la fase di selezione della geometria serve solo per il riconoscimento della superficie di riferimento. A causa della complessità e del calcolo basato sulla superficie di questo modulo, è necessario definire le altre superfici da controllare per evitare collisioni. Inoltre, per alcuni percorsi di superficie scelti, è necessario definire le facce di riferimento.

Pertanto, il processo di selezione è anche un aspetto importante nelle definizioni di strategia del ciclo. Questo viene esplorato ulteriormente nelle pagine Generali 5 assi.
