Presentazione

Il posizionamento automatico è un modulo opzionale che consente di ottimizza il posizionamento di più forme in un grezzo. Le geometrie da posizionare sono solo solidi . È disponibile nel menu Progettazione / Posizionamento automatico .

L'obiettivo è ottimizzare il posizionamento dei pezzi per risparmiare materiale. Quindi è possibile impostare i connettori per mantenere le forme e infine utilizzare il ciclo di taglio automatizzato.

Principio

Pezzi : quando si esegue il comando di posizionamento automatico, i solidi sullo schermo vengono selezionati automaticamente. Appaiono nell'elenco e ad ognuno di essi viene applicato un colore. È possibile importare qualsiasi tipo di file di formato CAD solido con il pulsante ‘ Aggiungi solidi ’. Per il calcolo del posizionamento automatico, è necessario definire un intervallo minimo tra i solidi e anche un livello di ottimizzazione, standard, intermedio o massimo, da cui dipende il tempo di calcolo.

Materiale e grezzo : per avviare il posizionamento automatico, è necessario scegliere un materiale e un blocco.

Posizione X e Y: l'origine del grezzo è determinata dai campi X e Y.

Angolo : consente il posizionamento del blocco.

Distanza di sicurezza : è un margine tutt'intorno al materiale.

Nell'elenco dei solidi:

Il valore Offset consente la creazione di 2 curve, il percorso utensile verrà eseguito nel mezzo.

Nb : is the number of parts to place,

Rotazione : è possibile consentire o meno la rotazione di diversi solidi per il posizionamento: è possibile scegliere una rotazione libera (tutte le posizioni possibili), 0 o 180 gradi , per 90 gradi o nessuna rotazione.

In : le forme cave vengono riconosciute da GO2cam, selezionare la casella per posizionare altri elementi all'interno.

Posizionati : mostra il numero di elementi posizionati, i solidi che non sono completamente posizionati sono evidenziati da un palloncino rosso.

Calcolo : il pulsante ‘ Pre-visualizza permette di controllare il risultato in base alle regolazioni e ai valori scelti. È possibile apportare modifiche ed eseguire la previsualizzazione tutte le volte che è necessario. Dopo aver premuto il pulsante ‘ Convalida ’, i solidi vengono duplicati e vengono create le curve e i profili.

Il pulsante ‘ Rapporto ’ permette di stampare la tabella o di salvarla in un editor.

Il intestazioni delle colonne sono accessibili , è possibile inserire un valore e quindi applicarlo all'elenco completo di solidi.

Qui, definiamo il numero di 8 elementi da posizionare per ogni solido dell'elenco.

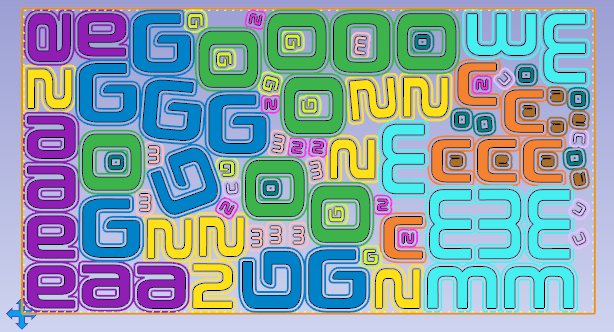

Previsualizzazione del posizionamento automatico delle lettere GO2cam, in 2 dimensioni diverse:

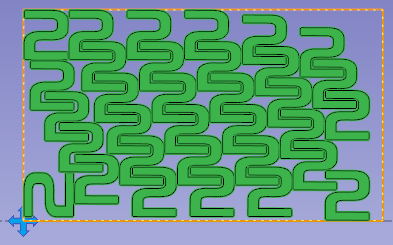

Caso speciale: 1 solo solido

Se è presente un solo solido da posizionare, viene visualizzata una nuova colonna ‘ Modalità ’ che abilita 2 tipi di calcolo:

  • Valore , per definire il numero di elementi da posizionare,

  • Automatico , per posizionare il maggior numero possibile di elementi nel grezzo selezionato.

Dopo il calcolo, viene visualizzato il numero di elementi posizionati!

Caratteristiche

- Nella tabella, facendo clic con il pulsante destro del mouse su un solido, è possibile creare il suo solido simmetrico e poi utilizzarlo nel posizionamento automatico,

- Durante la previsualizzazione, i colori vengono applicati automaticamente per un migliore riconoscimento degli elementi posizionati,

- Assegnando prima un prezzo al blocco di materiale, possiamo calcolare il prezzo unitario di ogni pezzo,

- Le curve di offset vengono posizionate automaticamente negli strati 12 e 13, per configurare gli opelist con riferimenti automatici,

- Possiamo utilizzare grezzi già lavorati e gestire una libreria di materiali.

È inoltre possibile annidare pre-programmati file PCE.
È inoltre possibile definire il lavorazione esterna (taglio di separazione) nella singola parte.
In this case, however, it is not possible to react to the holding bars that were added during the nesting process.

Altri comandi

Posa connettori

Choice of the type of connectors and set on the elements. It is possible to position a connector on a solid and to duplicate automatically this connector on all the identical solids!

Gestione connettori

Creazione di nuovi connettori, con forma rettangolare o trapezoidale. Dopo la loro creazione, questi connettori sono disponibili nel comando ‘Posa connettori’.

Posa Connettori

Management of stock: clicca qui per i dettagli
