Definition
Un piano di lavoro è definito da 3 direzioni, X, Y e Z perpendicolari tra loro. La faccia di lavoro è XY e l'utensile è sempre nella direzione Z del piano corrente.
Quando si entra in GO2cam, viene già creato un piano; chiamato Piano di riferimento in Fresatura e EDM, Piano di rivoluzione in Tornitura (la faccia di lavoro è ZX).
In alcuni casi specifici (come la lavorazione su un quarto asse), è necessario creare nuovi piani corrispondenti ad altre facce del pezzo.
Tutti i comandi di creazione necessari sono a vostra disposizione.
Il il piano creato diventa sempre il piano corrente .
Ma la creazione di un nuovo piano non cambia la vista corrente. È possibile modificare questo comportamento con l'opzione Posizionamento nella nuova vista del piano creato , disponibile in Strumenti>Opzioni>Visualizzazione.
Caso speciale è il piano di sviluppo: diventa il piano corrente e la vista è anche modificata .
Plane List
|
È possibile accedere all'elenco dei piani di lavoro esistenti, nella barra di stato interattiva. Con questo elenco, è possibile:
È anche possibile cambiare il piano facendo clic con il pulsante destro del mouse sul sistema di assi del piano e selezionando Imposta come piano corrente. |
|
System of Axis
Display of Workplanes systems of axis
Configurazione
È possibile visualizzare i sistemi di assi corrispondenti ai piani di lavoro esistenti. Il sistema di assi indica anche il piano # , questo numero si trova anche nell'elenco dei piani.
La visualizzazione è configurata nella finestra di dialogo dei filtri:
-
Per visualizzare solo il sistema di assi del piano corrente, mantenere la modalità automatica
-
Per visualizzare i sistemi di assi di tutti i piani esistenti, selezionare l'icona in modalità 'visibile'
-
Per non visualizzare nessuno dei sistemi di assi, selezionare l'icona in modalità 'nascosta'.
Convenzione dei colori
|

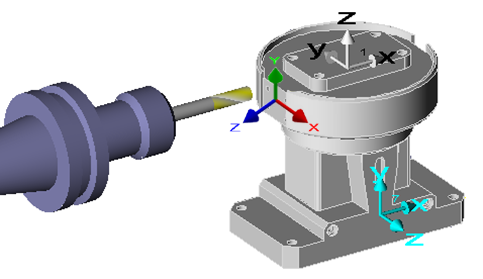

Il Piano di lavoro corrente viene visualizzato in 3 colori. Qui, il piano corrente è il piano #8.
Nel caso in cui non sia il piano di lavoro corrente, il Piano di riferimento viene visualizzato in Bianco colore (piano #1).
Tutti gli altri piani esistenti sono visualizzati in un chiaro blu . |
|
