Le strategie sono simili agli Opelist ma applicabili per l'elettroerosione a filo. Sono una combinazione di operazioni:

• Passaggi multipli,

• Forme multiple,

• Ottimizzazione per lavori notturni e diurni.

Lavorare con le strategie presenta diversi vantaggi:

Risparmio di tempo

Applicare una strategia significa solo selezionare la geometria su cui si basa il percorso utensile.

Sicurezza

Applicare operazioni che sono già state testate e convalidate

Salvataggio della conoscenza dell'utente

La possibilità di creare una libreria di strategie personalizzate consente all'utente di preservare e condividere le pratiche di lavorazione all'interno dell'azienda. Qualsiasi programmatore può applicare queste strategie, anche senza un'ampia formazione sul software, garantendo che la conoscenza del flusso di lavoro rimanga disponibile e coerente, anche quando il personale cambia.

Tecniche di elettroerosione

Le strategie tengono conto del lavoro dell'operatore EDM e delle caratteristiche tecniche dell'elettroerosione a filo.

Punti di infilaggio

Distanza di ritiro, valore di tenuta e valore di micro-tenuta. Fare clic qui per maggiori dettagli sul punto di infilaggio.

Guarda un video che mostra un'introduzione a questi prerequisiti.

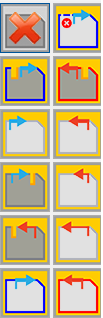

Tipi di percorsi utensile

Ogni operazione deve essere definita con un tipo di percorso utensile; Taglio parziale, taglio inverso, taglio di tenuta e altri.

Convenzione del colore: blu nella direzione del profilo / rosso è inverso.

Strategia specifica

• Ripetizione delle operazioni, impostazioni di ottimizzazione e condizioni di taglio all'interno della strategia stessa.

1/ Salvataggio da una parte esistente:

• Seleziona le operazioni desiderate da una parte precedentemente lavorata.

• Fare clic con il pulsante destro del mouse e scegliere "Strategia di taglio > Esporta".

• Questo carica direttamente la strategia nel gestore per la personalizzazione.

• Aggiungi/modifica i passaggi e le strategie nel gestore e nei parametri.

• Convalida per salvare la strategia.

2/ Creazione da zero:

• Vai a "Strategie > Crea".

• Seleziona il filo

• Aggiungi manualmente percorsi utensile e passaggi di taglio e definisci i parametri.

• Convalida per salvare la strategia.

3/ Modifica di una strategia esistente:

• Vai a "Strategie > Modifica".

• Carica un file OPL esistente e apporta modifiche come l'eliminazione, l'aggiunta di percorsi utensile o la modifica dei parametri.

• Convalida per salvare e sovrascrivere la strategia esistente o rinominarla in un'altra strategia.

Guarda un video a destra che dimostra i tre metodi.

Accedi alla finestra facendo clic con il pulsante destro del mouse sul nome della strategia nel gestore e selezionando Parametri.

Tecnologia

Le tecnologie disponibili si basano sull'elenco delle operazioni definite nella strategia. Il parametro più interessante qui è la ripetizione. Ciò consente di generare ripetizioni delle operazioni nella strategia. Ad esempio, se sono impostate tre ripetizioni, è possibile selezionare tre operazioni e definire il numero di ripetizioni.

Guarda un video sulla strategia notturna.

Ottimizzazione

L'ottimizzazione è la sequenziazione delle operazioni per ottimizzare la presenza dell'operatore e il tempo di lavorazione. I parametri includono i tipi di ottimizzazione; lavoro diurno, lavoro notturno, ottimizzazione dei profili e aggiunta di fermate dopo le fasi di lavorazione.

Le fermate vengono normalmente utilizzate per consentire all'operatore di arrestare la macchina e ispezionare il pezzo dopo un passaggio specifico.

Una volta creata una strategia, una nuova scheda Strategia appare accanto alla scheda EDM. (La scheda strategia dovrebbe essere già disponibile se sono presenti strategie esistenti)

Le strategie create vengono salvate nella cartella Opelist : the architecture of the folders created in Opelist enables to define easily the menus in GO2cam.

La strategia può essere applicata a un pezzo utilizzando i seguenti metodi:

• Scheda Strategia: Utilizza i menu creati per trovare e selezionare la strategia giusta,

• Albero di lavorazione: Fare clic con il pulsante destro del mouse su Lavorazioni , quindi Importa strategia che apre direttamente la cartella opelist in cui vengono salvate le strategie.

• Menu personalizzati: Crea menu personalizzati che caricano e applicano strategie specifiche.
