Presentazione

I profili possono essere progettati per limitare la lavorazione. Sono disponibili diverse forme automatiche, tra cui rettangolo ed ellisse/cerchio, ed è possibile anche la creazione manuale al volo.

▶️ Guarda un video in fondo alla pagina: clicca qui

I principali vantaggi:

  • evitare di progettare la geometria wireframe,

  • i profili vengono utilizzati solo per il ciclo corrente, quindi vengono nascosti automaticamente,

  • la limitazione può essere modificata e modificata in seguito per regolarla in base al percorso utensile generato.

Per creare una limitazione automatica

Fare clic sull'icona; Crea/Modifica un profilo per la limitazione, la vista viene automaticamente forzata sulla vista "Superiore",

Seleziona il tipo di area : Ellisse (o cerchio), rettangolo o manuale,

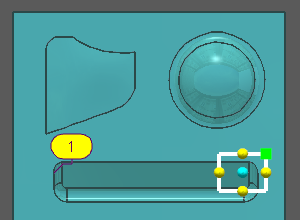

Fare clic sulla parte per posizionare l'area di limitazione: una volta posizionato, il profilo può essere modificato.

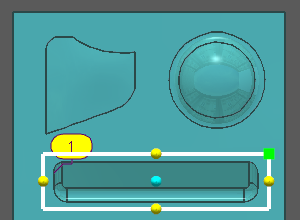

Regole per la regolazione:

  • spostare l'area con il punto blu chiaro ,

  • estendere la forma in più direzioni con punti gialli ,

  • ruotare l'area con il punto verde quadrato.

Durante la creazione dell'area, sono disponibili diverse icone:

Possibilità di annullare l'azione e tornare al passaggio precedente [1]

Annulla l'area corrente [2]

Convalida l'area corrente [3]

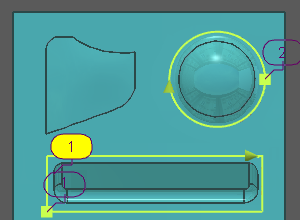

È possibile creare più aree per la stessa selezione di lavorazione.

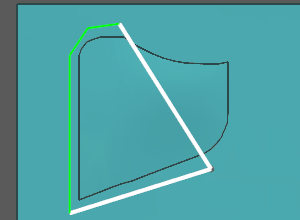

Processo per la creazione manuale:

L'area deve essere creata manualmente facendo clic sui punti al volo. In alternativa, è possibile richiamare la griglia (usando il tasto CTRL) per selezionare i bordi dei solidi o della geometria.

  • scegliere Manuale nel tipo di area,

  • fare clic su tutti i punti uno per uno,

  • per modificare l'ultimo punto creato, fare clic su Annulla

  • per annullare l'intera area, fare clic sulla croce rossa

  • quando l'area è terminata, fare clic sul segno di spunta verde

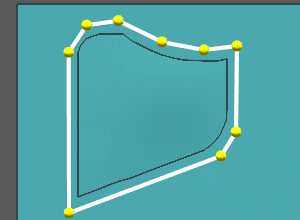

In questa fase, è possibile apportare numerosi aggiustamenti :

  • spostare ciascuno dei punti gialli creati,

  • inserire punti tra i punti esistenti facendo doppio clic sul punto desiderato.

  • eliminare punti con l'icona Gomma

  • torna indietro al passaggio precedente con l'icona Annulla

  • infine, convalidare l'area corrente con il segno di spunta verde

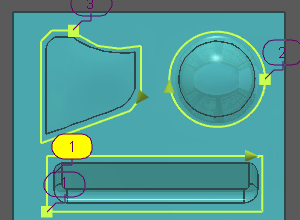

Le tre aree di limitazione sono definite: terminare la selezione della geometria.

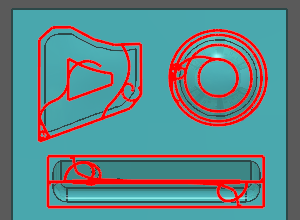

Il risultato della lavorazione : nelle pagine della strategia è possibile regolare la lavorazione in base all'area di limitazione: interna, su, esterna, ecc.

▶️ Guarda un video sull'area di limitazione automatica.
