Il sistema di montaggio automatico in GO2cam gestisce in modo intelligente il posizionamento degli utensili sia sul mandrino che sulla torretta , semplificando l'impostazione e ottimizzando l'efficienza di lavorazione.

All'avvio della funzione, appare un nastro con tre caselle di controllo per la reimpostazione dei numeri di torretta, la reimpostazione dei numeri di utensile e la forzatura dell'indicatore Y=0. Si consiglia generalmente di selezionare queste caselle per reimpostare questi parametri in modo da evitare qualsiasi impostazione precedente salvata nel software e garantire un corretto montaggio dell'utensile.

Guarda un video sulla destra che mostra un rapido processo di montaggio automatico.

Per gli utensili senza posizioni o vincoli di montaggio predefiniti, GO2cam li assegna agli slot disponibili in base all'ordine delle operazioni. Gli utensili che hanno numeri di utensile specifici o requisiti di posizione vengono montati di conseguenza, con la rigorosa applicazione di eventuali vincoli definiti durante la creazione dell'utensile.

Questa logica si applica sia ai mandrini che alle torrette:

• Se un utensile ha un numero assegnato, viene montato in quella posizione.

• In caso contrario, il sistema monta gli utensili in sequenza, garantendo che non si verifichino conflitti.

Per migliorare il montaggio automatico degli utensili durante le modifiche della macchina, è stato implementato un intervallo di diametro sistema in aggiunta alla famiglia di utensili esistente compatibilità. Questo si applica solo agli utensili rotanti , poiché il diametro del gambo determina se un utensile può essere montato su un portautensile.

Processo passo-passo per il montaggio automatico

1. Definire gli intervalli di diametro sui portautensili della macchina utensile

• Modificare i portautensili della macchina.

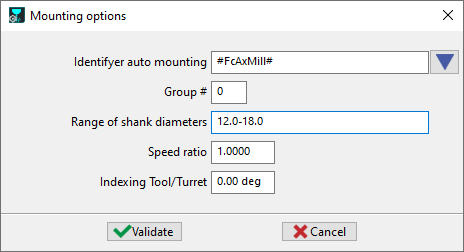

• Oltre al famiglia di utensili , specificare un intervallo di diametro del gambo accettabile :

  • Inserisci diametri individuali separati da ; (ad esempio, 10.0; 12.0; 15.0 ).

  • Definisci intervalli usando - (ad esempio, 15.0-20.0 means tools with shanks between 15mm and 20mm are accepted).

  • Example: 10.0; 12.0; 15.0-20.0 → Accepts tools with 10mm, 12mm, or 15–20mm shanks.

2. Definire gli intervalli di diametro sui portautensili (simbolo)

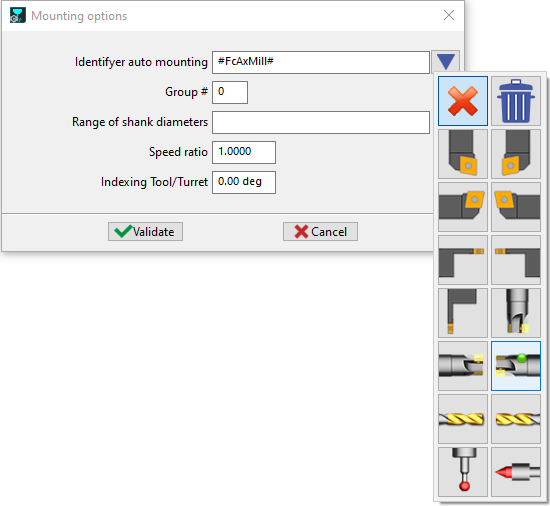

• Quando si crea o si modifica un portautensile (simbolo) , impostare un intervallo di diametro del gambo (stesso formato dei portautensili della macchina).

• Questo assicura che il portautensile accetti solo utensili all'interno dell'intervallo definito.

3. Configurare i portautensili standard (predefiniti in GO2cam)

• I portautensili standard GO2cam hanno già valori di diametro minimo e massimo .

• Se questi valori sono impostati correttamente, garantiranno la compatibilità:

  • Per un diametro fisso , imposta min = max (ad esempio, 10.0-10.0 ).

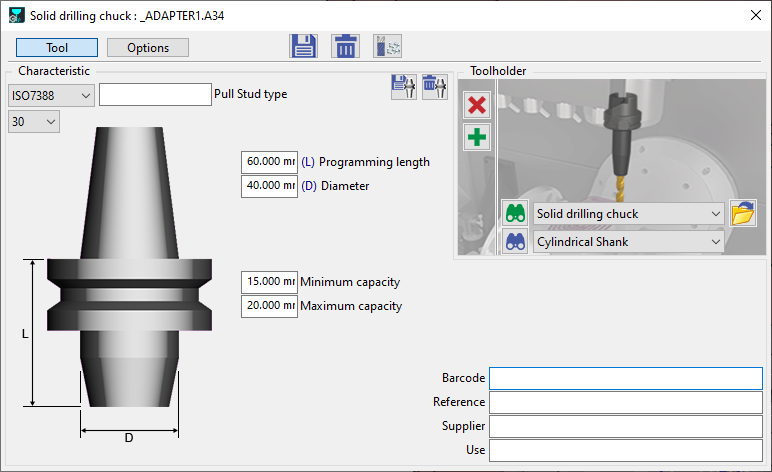

    • Per un intervallo , impostare min/max appropriati (ad esempio, 15.0-20.0 ).(as in image 2 below)

4. Montaggio automatico (configurazione utensili)

• Posizionare i portautensili (standard o porta utensile solido) nella macchina.

• Fare clic su "Montaggio automatico" → Gli utensili verranno assegnati ai portautensili in base a:

  • Compatibilità della famiglia di utensili (deve corrispondere).

  • Diametro del gambo (deve rientrare nell'intervallo definito del portautensile).

Guarda un video sulla destra che mostra le configurazioni prima di un montaggio automatico corretto e ripetibile.
