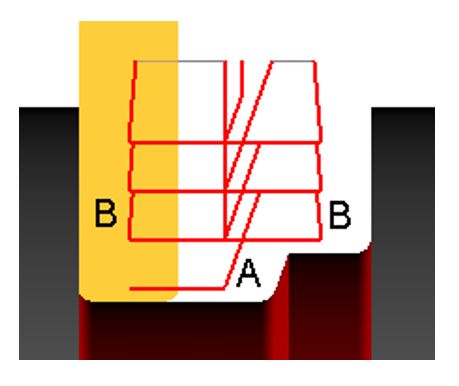

Trajet avec des pas en X et des plongées au milieu de la gorge.

• La machine outil usine la gorge comme suit :

  • démarre de centre vers un côté

  • va en rapide vers le centre de la gorge.

  • puis démarre de centre vers le côté opposé de la gorge.

Les angles de plongée et de retrait assurent la protection de l'outil. Au lieu de plonger et de se rétracter verticalement, vous pouvez définir 2 angles.

• le Angle de plongée permet d'amener la matière avec un trajet d'outil lisse,

• le Angle de retrait évite que l'outil n'use le flanc de la gorge lors du retrait.

Zone de dialogue

Paramètres

Trajet

Trajet

Gorges multiples

Points pilotés

Finition

Rainurage type W

Usinage 2 faces

Usinage de profil

Angle de plongée

Angle de retrait

Distance de retrait

Stratégie d'usinage

Surépaisseur locale

Distance de piquage

Surépaisseur XY

Profondeur d'usinage

Surépaisseur Z

Unité de la tempo

Tempo finale

Zone de dialogue

Paramètres

Caractéristiques d'approche et de retour

Distance de sécurité en Z

Distance de sécurité en X

Surlongueur linéaire d'entrée

Surlongueur linéaire de sortie

Surlongueur de finition

Zone de dialogue

Paramètres

Conditions de coupe

Qualité

Vitesse de coupe

Vitesse de rotation

Gamme de vitesse

Avance en Z

Avance

Avance en X

Sens de rotation

Vitesse de rotation maxi

Numéro d'arrosage

Arrosage spécifique

Numérotation des outils

Numéro d'outil

Numéro spécifique

Numéro correcteur rayon

N° correcteur longueur 1

N° correcteur longueur 2

Champs utilisateurs

Commentaire

Dispositif de contrôle

Ensemble d'usinage

Zone de dialogue

Paramètres

Gestion des collisions

Gestion des collisions sur le brut

Décalage XY

Zone de sécurité

Décalage Z

Distance de sécurité en Z sur rapide

Distance de sécurité en X sur rapide

Calcul des courbes

Flèche

Eclater les courbes en

Brut à conserver

Options

Angle de détalonnage
