Cycle : Ebauche, TurnyuGO, //Ebauche, Ebauche équilibrée, Finition, Finition B simultanée, Finition équilibrée, Finition de forme, Rainurage direct, Rainurage niveau Z, Rainurage en zigzag, Rainurage en W, Rainurage type joint torique, Rainure de finition
Définition
Ces fonctions vous permettent de définir des surlongueurs spécifiques sur le trajet d'outil
Surlongueur d'entrée ( A )
Elle étend (valeur positive) ou raccourcit (valeur négative) le premier élément du profil.
La surlongueur est linéaire lorsque le premier élément de profil est un segment, circulaire lorsqu'il s'agit d'un arc.
Surlongueur de sortie
Elle étend (valeur positive) ou raccourcit (valeur négative) le dernier élément du profil.
La surlongueur est linéaire lorsque le dernier élément de profil est un segment, circulaire lorsqu'il s'agit d'un arc.
Surlongueur linéaire d'entrée ( B )
Il s'agit d'une distance de départ, toujours linéaire et tangente au premier élément de profil.
Surlongueur linéaire de sortie
Il s'agit d'une distance de fin, toujours linéaire et tangente au dernier élément de profil.
Vous pouvez ajouter des surlongueurs (4ème exemple), la surlongueur d'entrée ou de sortie a la priorité sur la surlongueur linéaire de début ou de fin.
Les exemples suivants traitent de la surlongueur d'entrée et de la surlongueur linéaire d'entrée,
le principe est le même pour les surlongueurs de sortie.

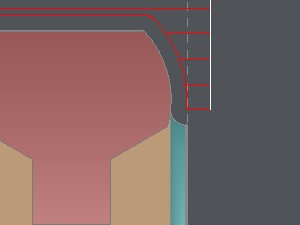

Sans aucune surlongueur
|

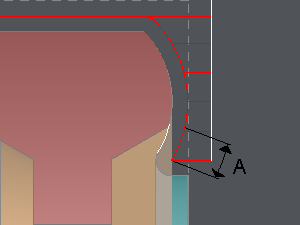

A : surlongueur d'entrée : sur élément circulaire |

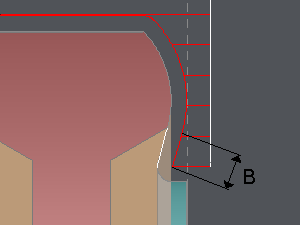

B : surlongueur linéaire d'entrée (tangente sur élément circulaire) |
|
|

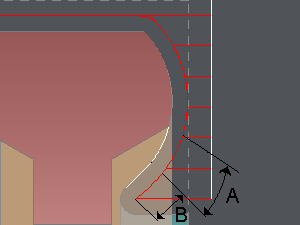

avec A : surlongueur d'entrée et B : surlongueur linéaire d'entrée (si l'outil le permet).
Exemple pour tous les Rainurage cycles.
Surlongueur linéaire d'entrée (A)
Il s'agit d'une distance de départ, toujours linéaire et tangente au premier élément de profil et limitée par le brut.
Surlongueur linéaire de sortie (B)
Il s'agit d'une distance de fin, toujours linéaire et tangente au dernier élément de profil et limitée par le brut.
