Presentation
|
GO2cam offre une fonctionnalité unique et puissante : le tolérancement de la géométrie. Le principe est de créer un profil et de le tolérancer, sans modifier la forme originale. Les profils à tolérancer peuvent être basés sur n’importe quel type de géométrie, 2D ou solide, dessiné dans GO2cam ou importé depuis n’importe quel logiciel de CAO. |
Le tolérancement est disponible en fraisage et aussi en Electro-érosion par fil .
Les commandes de tolérancement ont 2 objectifs principaux :
-
Respecter la précision nécessaire : définition d’une tolérance standard.
-
Modifier la topologie de la pièce : possibilité de déplacer un élément par rapport à un autre, en modifiant la distance ou la valeur d’angle entre les 2 éléments.
L’exemple suivant présente ces 2 fonctionnalités :
|

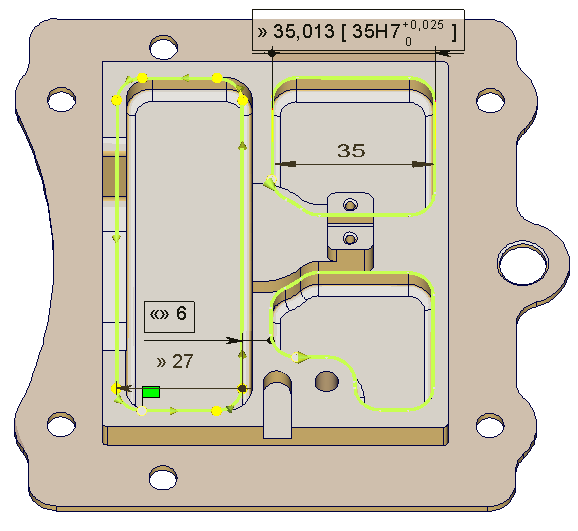

Précision : La poche dans le coin supérieur droit mesure 35 mm de large. Il s’agit de la valeur trouvée par le contrôle. L’ébauche précise que le tolérancement général est H7. Grâce au tolérancement, vous pouvez appliquer cette valeur à la dimension et choisir d’usiner la valeur moyenne. Dans ce cas, il s’agit de la valeur 35,0125 mm. Topologie : La paroi entre les poches mesure 6 mm en réalité (lu sur l’ébauche). Dans le modèle, la valeur est de 5 mm. Vous pouvez corriger cette erreur dans le menu de tolérancement. Toute la poche est déplacée, sa largeur (27) n’est pas modifiée. |
|
Liste des commandes
|
Définition des profils |
|
Tolérancement linéaire |
|
Tolérancement angulaire |
|
Tolérancement circulaire |
|
Modification |
|
Déplacement d’un tolérancement |
|
Annulation de profil |
Points clés
Nous voulons nous concentrer sur les fonctionnalités puissantes du tolérancement dans GO2cam. Ces options sont uniques et exclusives sur le marché de la CAO/FAO !
Nous savons tous combien il est difficile pour les services de conception et de fabrication de bien communiquer ensemble. Du point de vue des machinistes, les concepteurs ne tiennent pas toujours compte des contraintes d’usinage !
Un cas typique est la définition des tolérances. GO2cam vous aidera à résoudre ce problème important en fournissant des outils de tolérancement faciles et automatiques.
Récupération des tolérances CAO
|
Pas besoin de redéfinir les tolérances, quelques clics suffisent et l’usinage prendra en compte les tolérances définies par le concepteur ! Le principe est assez simple : agissez comme si vous vouliez définir une nouvelle tolérance. Tout d’abord, définissez le profil, choisissez le type de tolérance (linéaire, angulaire ou circulaire), puis cliquez sur les tolérancé éléments. Au moment où vous devriez définir la tolérance elle-même, double-cliquez sur la tolérance CAO déjà définie sur l’ébauche, les valeurs sont récupérées directement par GO2cam ! |
|
|
|
Respect des dimensions
|
L’un des plus gros problèmes pour un technicien FAO lorsqu’il importe un modèle CAO est qu’il est obligé de modifier de nombreuses géométries qui sont tolérancées. La raison est que les modèles CAO sont toujours conçus en respectant la valeur nominale d’une tolérance ! Prenons un exemple concret : la tolérance d’alésage de la pièce solide à droite est de 25,4P6. La tolérance inférieure est de -0,031, la tolérance supérieure est de -0,018. Par conséquent, la géométrie dessinée avec la valeur nominale 25,4 est tout simplement incorrecte ! Elle est hors tolérance ! Avec GO2cam, vous pouvez modifier facilement la dimension et choisir de l’usiner en fonction de la valeur inférieure, supérieure ou moyenne ! |
Usinage sur valeur moyenne
|
Qui n’a jamais eu cette question : dans mon système CAO, puis-je dessiner à la valeur moyenne de ma tolérance ? La réponse est NON, mais GO2cam vous permet d’usiner la forme en tenant compte de la valeur de tolérance moyenne ! Dans l’exemple suivant, nous faisons le choix de définir la dimension à la valeur moyenne. Cette valeur 7,55 sera celle utilisée pour l’usinage. |
|
|
|
|
Modification de la topologie
|
Le module de tolérancement permet également de modifier la topologie d’une pièce si nécessaire. Une dimension lue sur une ébauche CAO et la valeur de la géométrie réelle peuvent être différentes. Le tolérancement vous permettra de respecter la dimension réelle sans modifier la géométrie, ce qui peut être difficile voire impossible. Par exemple, vous pouvez déplacer un trou qui a été défini avec la commande Reconnaissance de solide. Il suffit de définir une « tolérance » entre un bord de la face et le trou et de modifier la dimension. Le trou est déplacé et sera usiné à sa nouvelle position, sans modifier la géométrie elle-même. |
|
Conserver l’historique
|
Les tolérances sont appliquées sur les profils, et non directement sur la géométrie. Cela signifie que nous ne modifions pas le modèle CAO original reçu du service CAO ou du client. L’avantage est la possibilité de modifier la valeur de tolérance autant de fois que nécessaire. Vous pouvez appliquer l’usinage et modifier la tolérance après cela, l’historique sera conservé. |
|
