The wireframe creation has been completely renewed and is now closer to CAD systems' standard drawing workflow. GIFs have been added for easy use and can be visualized by pointing your cursor on the command!
Veuillez lire l'explication ci-dessous et notez également que vous pouvez regarder des tutoriels vidéo et vous entraîner en bas de page.
Présentation
Le menu Filaire est divisé en 5 sous-menus :
|
Création |
la plupart de l'ébauche se fait grâce aux commandes de ce sous-menu. |
|
Finition |
une fois l'esquisse conçue, vous pouvez effectuer les actions de finition telles que l'ajout de congés, de chanfreins, etc. |
|
Trous |
trous standards, trous utilisateurs (HMF) et éditeur de trous. |
|
Dépouille |
création de forme de dépouille à utiliser avec le cycle d'usinage « Dépouille ». |
|
Import Nettoyage |
commandes utiles lors de l'importation de fichiers CAO 2D (DXF, DWG…) |
Principe
Le principe de la conception filaire est d'esquisser la géométrie filaire, puis de tracer les contours, comme un dessin technique. Vous pouvez mélanger cette méthode avec la création de formes prédéfinies (rectangles, oblongs, trous). Enfin, utilisez les commandes de conception de finition, telles que les congés, les chanfreins, les joints, etc.
|
Pour réaliser votre ébauche rapidement et facilement, nous vous suggérons de concevoir la forme géométrique forme par forme .
Par exemple, si vous souhaitez dessiner plusieurs poches et contours, créez une géométrie illimitée pour une poche, puis tracez le contour final, puis commencez à dessiner la deuxième poche, etc. |
Ébauche finale à concevoir
|
|
Si vous créez toute la géométrie illimitée en même temps, il sera difficile de tracer les contours finaux. Sur le côté droit, vous pouvez voir un exemple de géométrie illimitée pour un dessin assez simple. Il y a évidemment trop d'éléments illimités à l'écran ! |
|
|
Ici, nous vous montrons le même dessin avec les formes tracées une par une. Il est beaucoup plus facile et plus clair de terminer le dessin. Un autre conseil est de créer les formes avec des couleurs différentes, comme nous l'avons fait dans l'exemple précédent. Cela vous permettra de trier ou de masquer la géométrie par couleur et cela facilitera la sélection de l'usinage. Another solution is to design with different layers. For more details on layers, cliquez ici . |
|
Utilisation générale des commandes
|
Les commandes sont disponibles dans la barre d'outils gauche des sous-menus . Ici, nous allons vous montrer la commande de cercle.
En cliquant sur la fonction à dessiner, vous devez sélectionner parmi les nombreux modes de construction. |
|
|
Vous devez ensuite assigner les points de création et cliquer sur l'arrière-plan ou ajouter les coordonnées pour confirmer (expliqué à la page suivante) pour confirmer. |
|
|
Vous pouvez ensuite définir les paramètres de fonction corrects pour compléter la conception et cliquer sur Valider. |
|

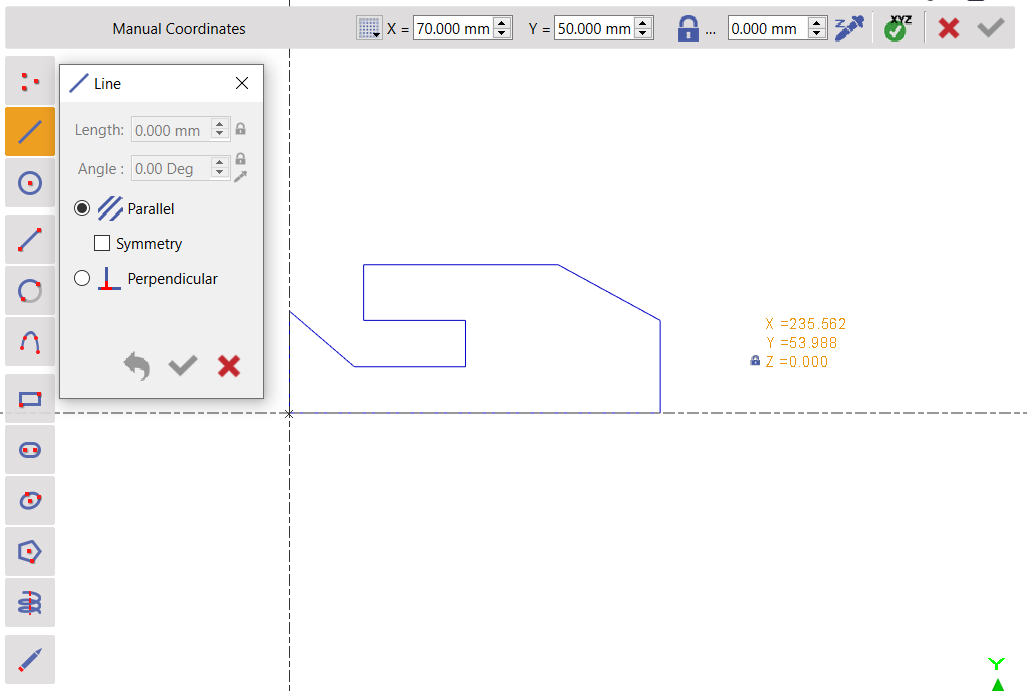

Système de coordonnées
The sketching command no longer exists in the version 6.09. You can use the coordinates system to create the drawings:
|
Vous pouvez ensuite saisir manuellement les valeurs dans les X,Y valeurs. Il n'est pas nécessaire de cliquer sur le bouton Entrée de votre clavier. Vous pouvez facilement passer d'un champ à l'autre en utilisant le bouton TAB . Cliquez sur l'icône [1] to create the point(s).
|
|
|
|
By clicking icon [2] , you can set your coordinates and the grid step.
|
|
|
|
We can define the Z altitude [3] using the two methods: 1 - Type la valeur manuellement dans le champ. 2 - Utilisez la pipette [4] to pick the altitude. Vous pouvez regarder une vidéo sur la conception à l'altitude Z à droite : |
|
|
|
fermé : il verrouille la valeur insérée dans le champ. |
|
|
Ouvert : valeur du champ ou valeur du point existant sélectionné. |
|
|
Sélectionnez l'altitude. |
|
À votre tour !
Ci-dessous se trouvent les schémas de présentation de 2 pièces que nous allons concevoir. Vous pouvez soit regarder les vidéos pour voir comment concevoir les pièces, soit essayer de les concevoir vous-même.
|
Fixation de plaque
|
Cette vidéo présente la création de : cercle, ligne, dessin, polygone, rectangle, congé.
|
|
Structure
|
Cette vidéo présente la création de : rectangle, segment, congé, trous standards, limiter ou prolonger, profil parallèle, chanfrein.
|
