Aide en ligne GO2cam

Règles générales

Plan de travail

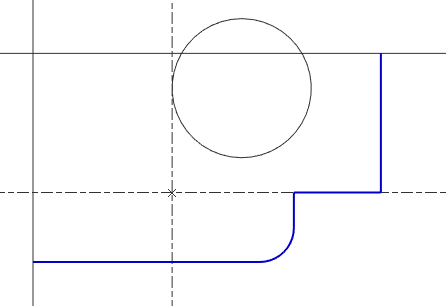

Lorsque vous entrez dans GO2cam, les 2 lignes à l'écran sont les Axes X et Y du plan de référence . Il s'agit du plan par défaut lorsque vous commencez un dessin en fraisage et en électro-érosion. En tournage, le système de coordonnées est différent, selon Axes Z et X , et le plan par défaut est appelé Plan de révolution . Les coordonnées sont affichées dans la barre d'état, en bas de l'écran.

Vous commencerez à dessiner sur ce plan, si d'autres plans sont nécessaires, vous pouvez les créer très facilement. Pour plus de détails sur les plans : Cliquez ici .

Paramètres

Vous pouvez choisir les unités dans la Configuration du logiciel (logo GO2cam dans la page d'accueil ou Outils/Options)

Choisir le système numérique : métrique ou impérial
Définition de l'unité : micron, mm, cm, etc.
Définition du nombre de décimales après la virgule

Attributs

Les couleurs et les attributs (type de ligne, épaisseur, etc.) appliqués aux éléments sont ceux choisis dans le Gestion des attributs .

. La couleur actuelle a un accès rapide dans la barre d'état.

Les éléments illimités (lignes, cercles) ont un comportement spécial : ils reçoivent également une couleur, mais ils sont affichés en noir couleur. Cette option peut être modifiée dans Outils / Options / Affichage , puis décochez la case « Une seule couleur pour les éléments illimités ». Vous verrez alors les éléments illimités dans leur couleur «réelle».

Lorsque vous dessinez ou positionnez n'importe quel type d'élément (filaire ou solide), vous pouvez appeler une grille en maintenant la touche Ctrl . Cette grille permet de positionner les éléments plus facilement et en fonction d'un pas prédéterminé. La valeur de pas par défaut est de 5 mm (et 5°) mais vous pouvez définir votre propre pas de grille : faites un clic droit sur l'arrière-plan pour accéder au menu contextuel, puis choisissez Grille.

Voici une vidéo montrant l'utilisation de la grille :

Le curseur contextuel

Pour vous aider à dessiner avec des contraintes mécaniques, GO2cam propose un curseur contextuel. Ce curseur change en fonction du type d'éléments affichés et rend le dessin rapide et facile.

Dans le tableau ci-dessous se trouve la liste des symboles du curseur. Des notes sont ajoutées pour expliquer dans quelle situation le curseur changera d'apparence.

Symbole	Signification	Explication
	Point ou extrémité d'élément	Création d'élément linéaire et d'arc : l'élément passe par le point. Création de cercle : le point est le centre du cercle.
	Intersection d'éléments	Création d'élément linéaire et d'arc : l'élément passe par le point. Création de cercle : le point est le centre du cercle.
	Milieu du segment	Pour l'obtenir : Ctrl + Maj + clic gauche sur le segment.
	Centre d'arc ou de cercle	Pour l'obtenir : Ctrl + Maj + clic gauche sur le cercle et l'arc.
	Parallélisme	Création de ligne : parallélisme avec la ligne sélectionnée ou le segment sélectionné.
	Perpendicularité	Création de segment : perpendicularité avec la ligne sélectionnée ou le segment sélectionné.
	Tangence	Création de ligne ou de segment : tangence avec cercle et arc. Création d'arc : tangence avec n'importe quel élément. Création de cercle : tangence avec élément linéaire Création de cercle : tangence avec arc et cercle (mais seulement si le centre est déjà créé sauf si le curseur de concentricité est affiché).
	Concentricité	Création de cercle : concentricité avec cercle ou arc.
	Delta angulaire	Lorsque vous créez une ligne passant par un point, vous pouvez définir cette ligne avec un delta angulaire avec une autre ligne ou un autre segment.
	Même valeur de rayon	Lors de la création d'un arc à 2 points, au moment de définir son rayon, vous pouvez cliquer sur un autre arc ou cercle pour récupérer la valeur du rayon.
	Action impossible
