Présentation
Definition: ajout d'une fonction CN entre deux opérations d'usinage.
Dans certains cas, le post-processeur doit être personnalisé pour générer les cycles techno dans le programme ISO. De plus, les machines ne sont pas systématiquement capables de traiter certaines fonctions spécifiques, veuillez nous contacter pour plus d'informations.
Ces fonctions supplémentaires sont différentes pour le fraisage, le tournage et l'électroérosion :
Liste des fonctions de fraisage
Liste des fonctions de tournage
Liste des fonctions d'électroérosion
Pour créer une fonction techno
|
1/ Clic droit sur la ligne Usinage dans l'arbre d'usinage. |
|
|
2/
Cliquez sur
Fonctions techno.
|
|
|
3/ Certaines fonctions techno peuvent être complétées avec une macro bloc CN |
|
|
4/ Dans l'arbre d'usinage, cliquez sur le cycle précédant la fonction techno que vous incluez, dans ce cas l'ébauche. La fonction techno réagit comme un cycle et est accessible dans l'arbre d'usinage. |
|
|

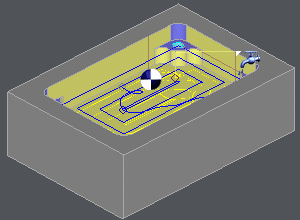

La fonction est représentée par une icône à son emplacement. |
|
Liste des fonctions
1/ Fonctions de fraisage
|
Icône |
Spécification |
|
Arrêt : Activation d'un arrêt (Soumis à l'interprétation du post-processeur) |
|
Liquide de refroidissement : Activation d'un liquide de refroidissement différent de celui qui peut être défini dans la technologie |
|
Palettisation : Activation du changement de palette (soumis à l'interprétation du dispositif de contrôle) |
|
Absolue NON : Activation du mode relatif sur les trajets d'outils |
|
Absolue OUI : Désactivation du mode relatif |
|
Optionnel OUI : Activation des blocs optionnels (soumis à l'interprétation du dispositif de contrôle) |
|
Optionnel NON : Désactivation des blocs optionnels |
|
Temporisation : Activation d'une temporisation numérotée |
|
Commentaire : Ajout d'un commentaire utilisateur |
|
Bloc CN : Ajout d'un bloc N |
|
Mot PP : Appel d'un traitement spécifique |
2/ Fonctions de tournage
|
Icône |
Spécification |
|
Alimentateur : Appel de l'alimentation de la barre |
|
Collecteur de pièces : Appel du collecteur à la fin de l'usinage de la pièce |
|
Orientation du porte-outil : Indexation de l'axe B |
|
Amener contre-pointe C. : Position Z de la contre-pointe + support |
|
Serrage contre-pointe C. : Sortie de la contre-pointe pour le serrage |
|
Desserrer contre-pointe C. : Retrait de la contre-pointe (desserrage) |
|
Retirer contre-pointe C. : Course de retour de la contre-pointe + support |
|
Amener lunette : Position Z de la lunette + support |
|
Serrage lunette : Serrage de la lunette |
|
Desserrer lunette : Desserrer la lunette |
|
Retirer lunette : Course de retour de la lunette + support |
|
Arrêt : Activation d'un arrêt (Soumis à l'interprétation du post-processeur) |
|
Liquide de refroidissement : Activation d'un liquide de refroidissement différent de celui qui peut être défini dans la technologie |
|
Absolue NON : Activation du mode relatif sur les trajets d'outils |
|
Absolue OUI : Désactivation du mode relatif |
|
Optionnel OUI : Activation des blocs optionnels (soumis à l'interprétation du dispositif de contrôle) |
|
Optionnel NON : Désactivation des blocs optionnels |
|
Temporisation : Activation d'une temporisation numérotée |
|
Commentaire : Ajout d'un commentaire utilisateur |
|
Bloc CN : Ajout d'un bloc N |
|
Mot PP : Appel d'un traitement spécifique |
3/ Fonctions d'électroérosion par fil
|
Icône |
Spécification |
|
Arrêt : Activation d'un arrêt (Soumis à l'interprétation du post-processeur) |
|
Liquide de refroidissement : Activation d'un liquide de refroidissement différent de celui qui peut être défini dans la technologie |
|
Filetage du fil |
|
Découpe du fil |
|
Épaisseur |
|
Générateur activé |
|
Générateur désactivé |
|
Optionnel OUI : Activation des blocs optionnels (soumis à l'interprétation du dispositif de contrôle) |
|
Optionnel NON : Désactivation des blocs optionnels |
|
Temporisation : Activation d'une temporisation numérotée |
|
Table techno : changement des conditions de coupe entre 2 opérations |
|
Commentaire : Ajout d'un commentaire utilisateur |
|
Bloc CN : Ajout d'un bloc N |
|
Mot PP : Appel d'un traitement spécifique |
