Introduction

Cette méthode permet de calculer tous les îlots à une altitude donnée en prenant le brut comme poche .

Au premier abord, le résultat obtenu pourrait passer pour une section, mais ce n'est pas le cas : le calcul prend en compte toute la matière qui se trouve au-dessus de l'altitude donnée . Par conséquent, il gère les formes en contre-dépouille et, comme il est calculé à partir du brut, il gère également l' usinage multi-faces .

Caractéristiques :

1. Rayon de fond :

Comme tout autre type de profil, s'il y a un rayon sur le fond de la poche, le profil est créé décalé de la valeur du rayon.

Un symbole indique la présence d'un rayon sur le fond et la valeur est affichée dans le label.

Le rayon de fond peut servir uniquement de feature visuel sans aucune fonction mécanique. Pour l'exclure de l'usinage, l' Lecture sur solide option doit être réglée sur Non dans la page Options de chaque cycle. Si elle est réglée sur Oui , le cycle usinera le rayon tout en conservant la valeur de crête spécifiée dans la page Options .

2. Le brut est la poche :

L'engagement de l'outil sera toujours à l'extérieur de la matière. Ce qui est créé par le profil de silhouette, ce sont les îlots, autrement dit la matière qui n'est pas usinée .

3. Altitude de sélection :

Plusieurs calculs de silhouette peuvent être effectués, car chacun variera en fonction de l'altitude de calcul sélectionnée.

Conseil :

Ce type de profil est dédié aux opérations de balayage et d' ébauche de contour .

Il ne sera pas efficace d'usiner des poches fermées, ou toute forme intérieure.

Méthodologie

  1. Clic droit pour sélectionner Silhouette

  2. Cliquez sur une face pour donner l'orientation de l'outil.

  3. Indiquez l'altitude de calcul (Z bas)

Exemples

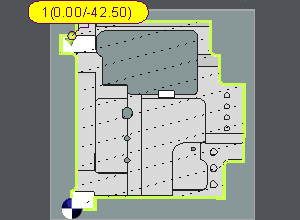

Ebauche de contour

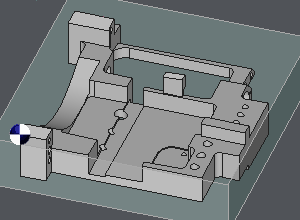

Cliquez sur n'importe quelle face plane de cette pièce.

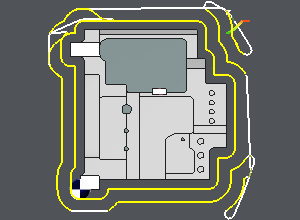

Pour être sûr d'obtenir toute la silhouette de la pièce et de programmer une ébauche de contour, sélectionnez le Z le plus bas .

Ce qui est calculé, c'est la matière évitée pendant l'usinage, le brut est la poche.

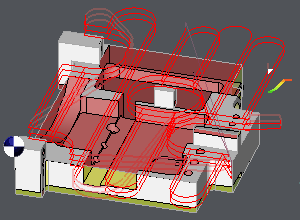

Ebauche de surfaçage

Dans ce cas, seule une opération d'ébauche doit être effectuée de Z0 à Z-15.

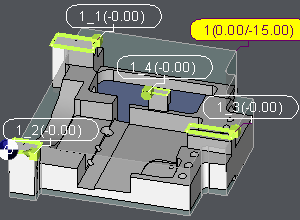

Une face plane est sélectionnée, et la valeur Z est définie soit par saisie directe, soit en référençant une arête solide. Tous les îlots à éviter sont automatiquement calculés et positionnés à Z0.

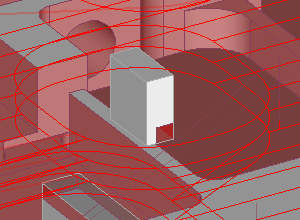

Comme illustré dans la troisième image, l'îlot numéro 4 présente une forme en contre-dépouille. Le profil est généré avec précision pour tenir compte de cette géométrie.
