Introduction
Ceci représente la méthode standard. En sélectionnant une face plane , la poche correspondante est automatiquement créée, avec des chapeaux automatiquement reconnus. L'altitude du fond correspond à l'altitude de la face solide, tandis que l'altitude de départ est déterminée à partir du brut.
Caractéristiques
1. Rayon de fond :
Comme tout autre type de profil, s'il y a un rayon au fond de la poche, le profil est créé décalé de la valeur du rayon.
Un symbole indique la présence d'un rayon au fond et la valeur est affichée dans le label.
Le rayon de fond peut servir uniquement de fonction visuelle sans aucune fonction mécanique. Pour l'exclure de l'usinage, l'option Lecture sur solide doit être définie sur Non dans la page Options de chaque cycle. Si elle est définie sur Oui , le cycle usinera le rayon tout en conservant la valeur de crête spécifiée dans la page Options .
2. Poches ouvertes :
Ce profil reconnaît si un côté est ouvert ou fermé.
La convention de couleur est la suivante:
-
vert clair: élément fermé
-
rouge foncé: élément ouvert
Le cycle prendra ces informations en compte, en dépassant selon la valeur donnée dans la page de stratégie.
3. Chapeaux :
Ils sont automatiquement créés à la bonne altitude.
Conseils:
Ce type de profil doit être utilisé en cas de 'vraies' poches , par opposition à d'autres profils qui sont très efficaces pour le surfaçage et les zones ouvertes.
Ce n'est pas la meilleure façon d'usiner des poches avec de nombreux niveaux Z et des sous-poches, mais c'est très efficace quand il y a nombreux chapeaux à éviter.
Méthodologie
-
Cliquez avec le bouton droit pour sélectionner Fond
-
Cliquez sur une face
-
Modifiez éventuellement les altitudes
Exemples
|

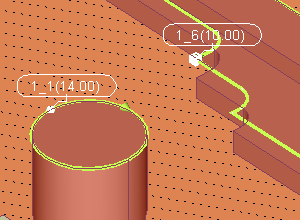

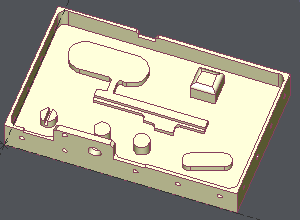

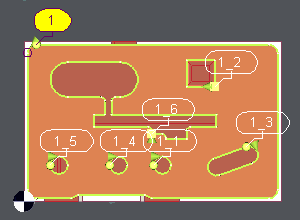

Poche avec de nombreux chapeaux à différentes altitudes En cliquant sur la face inférieure, le profil 1 est créé et 6 chapeaux sont reconnus. Les altitudes des chapeaux sont automatiquement lues sur le solide. Comme le montre la 3ème image, si un chapeau a deux altitudes différentes, la plus élevée est prise pour laisser de la matière pour la finition. |
|
|
|
|

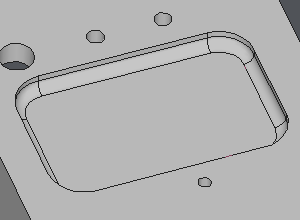

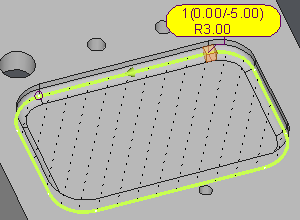

Poche avec un rayon au fond À droite, le symbole indiquant un rayon de fond peut être observé, avec sa valeur correspondante affichée sur le label. Le profil est décalé de la face inférieure avec la valeur du rayon. |
|
|
|
