Introduction

Cette méthode représente un cas particulier dans lequel une poche est créée à partir des arêtes du solide plutôt qu'à partir d'une face, comme dans d'autres cas. Il est conçu pour répondre à deux situations spécifiques : une forme sans une face inférieure ou une forme avec une face inférieure non plane.

Caractéristiques

  1. Le profil affiché doit être fermé ; une poche « profil » ouverte ne peut pas être créée.

  2. Avertissement : les formes de contredépouille ne sont pas prises en charge. Le profil créé doit être vérifié avant de programmer le cycle.

Conseil :

Ce type de profil est destiné aux formes où une face plane ne peut pas être sélectionnée.

Les deux cas principaux sont :

  • une poche traversant la matière

  • une poche avec la face inférieure qui n'est pas plane.

Méthodologie

  1. Cliquez avec le bouton droit de la souris pour sélectionner Escargot

  2. Cliquez sur une face plane.

  3. Cliquez sur une arête de la zone à usiner.

  4. Indiquez le Z inférieur de la poche

Exemples

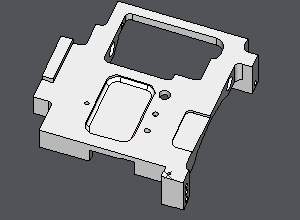

Poche traversant la matière

Tout d'abord, la face plane contenant l'arête est sélectionnée.

Ensuite, une arête de la poche à usiner est indiquée.

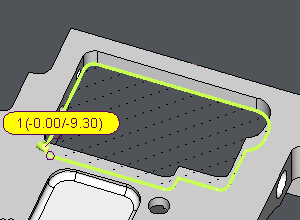

La valeur Z inférieure est ensuite spécifiée en sélectionnant le bas de la paroi, qui est à Z-9.3. Le profil est créé à cette altitude, mais il peut être ajusté dans la boîte de dialogue si vous le souhaitez.

Dans ce cas, la poche pourrait être usinée à partir des deux côtés opposés ; alternativement, l'altitude inférieure pourrait être modifiée pour usiner en une seule passe.

Poche avec une face inférieure non plane

Tout d'abord, la face plane contenant l'arête est sélectionnée (dans ce cas, la face supérieure).

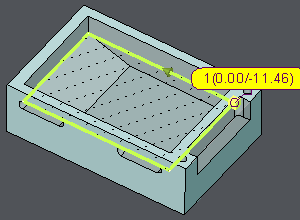

Ensuite, une arête de la poche requise est indiquée.

La valeur Z inférieure est ensuite spécifiée en sélectionnant l'altitude où la pente commence.

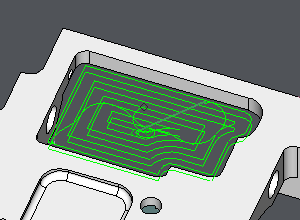

Cette configuration permet d'effectuer une passe d'ébauche de la poche sans inclure la face de pente.
