Les révisions sont des versions GO2cam principalement dédiées à fix software issues . Les révisions sont identifiées par les numéros 201, 202, etc. et elles sont publiées approximativement une fois par mois.
Des améliorations mineures sont parfois ajoutées, elles sont décrites dans ce document. Pour la liste complète des corrections, cliquez ici .
V6.12.208 |
Améliorations |
07 Octobre 2025 |
|
Sujet |
Type |
Sujet |
Explication |
|
|
Géométrie de tournage |
|
Surépaisseur locale |
Nous avons amélioré l'affichage de la surépaisseur locale : taille du texte, position et mise en évidence du segment actuellement sélectionné. |
|
Features de fraisage |
|
Réglages |
Reconnaissance des features : dans la boîte de dialogue Réglages, nous avons ajouté une nouvelle case à cocher qui permet de choisir ou non pour appliquer des modèles standards aux trous. Si elle est cochée et qu'aucun modèle utilisateur ne correspond au trou reconnu, alors nous n'appliquons pas de modèle standard et les trous ne sont pas usinés. |
|
Généralités d'usinage |
|
Profils |
Un profil d'usinage basé sur une géométrie cachée n'était pas visible lors de l'édition de l'opération ! Nous avons modifié ce comportement et le profil est désormais visible lors de l'édition de l'usinage, même si la géométrie correspondante est cachée. |
V6.12.206 |
Améliorations |
29 Juillet 2025 |
|
Sujet |
Type |
Sujet |
Explication |
||
|
Conception filaire |
|
Lecture du fichier de points |
Lors de la lecture d'un fichier de points en tournage, vous pouvez désormais choisir si les coordonnées sont exprimées en XYZ ou ZXY, de sorte que les points puissent être créés dans le plan de révolution. |
|
|
Post-processeurs |
|
Générateur de PP |

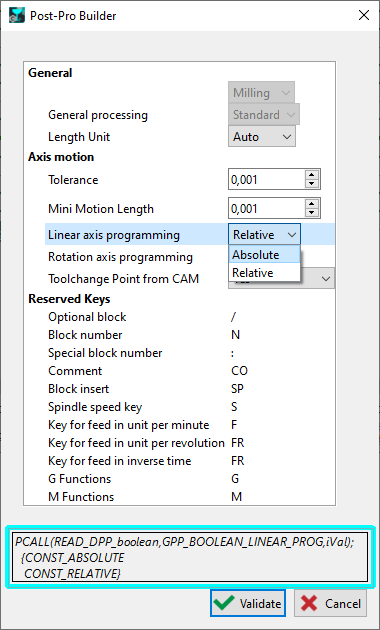

Dans le tableau des paramètres, nous avons ajouté un champ en bas de la boîte de dialogue pour visualiser l'ID de la fonction Pascal pour chaque paramètre. |
|
V6.12.205 |
Améliorations |
08 Juillet 2025 |
|
Sujet |
Type |
Sujet |
Explication |
||
|
Fraisage |
|
2 nouveaux paramètres « Surlongeurs linéaires » en contournage. Ils sont appliqués au début et à la fin du profil. Ils peuvent être combinés avec les Surlongeurs de début et de fin, qui étendent ou raccourcissent l'élément en tangence. |
|
|
|
|
Post-processeurs |
|
Générateur de PP |
Nouveau bouton dans le générateur de PP pour ouvrir directement le fichier de codes G. |
|
V6.12.204 |
Améliorations |
10 Juin 2025 |
|
Sujet |
Type |
Sujet |
Explication |
||
|
GO2cam pour SolidWorks |
|
Interface utilisateur |
Dans la personnalisation de SolidWorks, il est possible de modifier la taille des icônes. Elle est désormais prise en charge par le plugin. |
|
|
Conception de maillage |
|
Imbrication |
L'imbrication des modèles de maillage est désormais possible (fichiers au format STL) |
|
|
Plans de travail |
|
|
Amélioration de la nouvelle méthode automatique pour l'usinage dans le plan développé (implémentée dans la version 6.12.202). Désormais, lorsque vous créez des profils et qu'aucun diamètre n'a encore été saisi, en un seul clic sur le cylindre de référence, les profils sont créés et le diamètre est saisi. |
|
|
Géométrie d'électro-érosion |
|
Tableau des points d'enfilage |

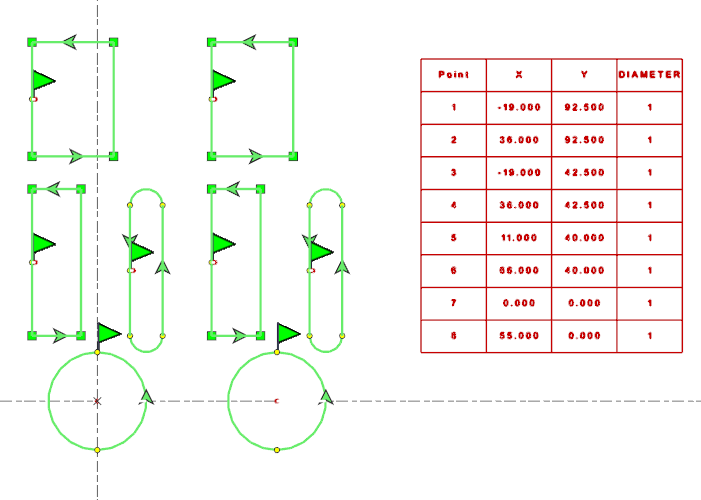

Nouvelle macro JavaScript qui crée un tableau avec les coordonnées des points d'enfilage.
|
|
|
|
Gestion des attachements avec plusieurs outils. |

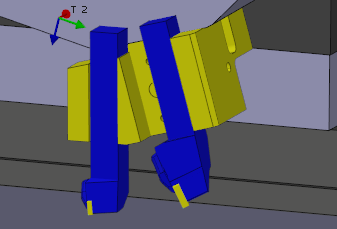

Certaines machines multitâches peuvent monter des attachements avec plusieurs outils et offrir, par exemple, 12 postes pour 24 positions d'indexation ! Pour GO2cam, chaque attachement ne comportait qu'un seul outil ! Une position d'indexation et un seul numéro ! À partir de la version 6.12.204, nous pouvons gérer cette situation ! |
||
|
|
||||
|
|
MTE |
|
Arbre d'usinage |
La fonction techno Commande machine est désormais accessible dans l'arbre d'usinage, sous la ligne Usinage. Utile dans les projets de robot et d'usinage suisse. |
|
V6.12.203 |
Améliorations |
29 Avril 2025 |
|
Sujet |
Type |
Sujet |
Explication |
||
|
|
Géométrie d'électro-érosion |
|
Nouvelle option dans l'analyse de la pièce : Exporter les points d'enfilage Exporter les points d'enfilage permet de générer la liste des points d'enfilage avec leurs coordonnées et la valeur du diamètre. Le format de fichier est *.xml. Remarque : l'analyse de la pièce fonctionne également sur les profils 2D ! |
|
|
|
|
Conception filaire |
|
Menu |
Le menu « EDM spécifique » est désormais disponible dans d'autres modules. Il s'appelle « Conception mécanique » et comprend les commandes suivantes :
|
|
|
Conception filaire & Conception solide |
|
Création de chanfrein |
Nouvelle option Inverser le chanfrein Lorsque vous dessinez un chanfrein avec 2 valeurs distance/distance, vous pouvez désormais inverser les valeurs sur les 2 éléments sélectionnés ou le coin solide. Également possible pour le mode distance/angle en filaire uniquement. Pour les solides, lisez ci-dessous ! |
|
|
|
Conception solide |
|
Création de chanfrein |

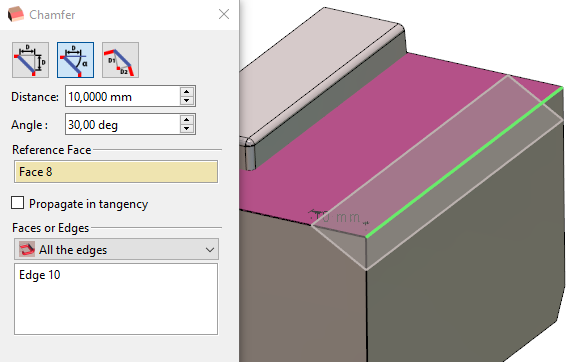

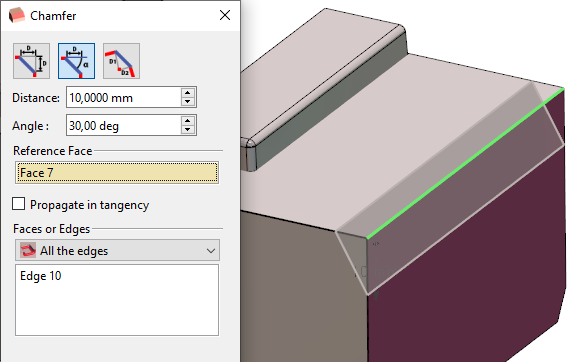

Chanfrein solide : en mode distance/angle, nouvelle possibilité de sélectionner une face de référence.
|
|
|
|
Conception solide |
|
Faces d'arrêt |
Sélection multiple dans Faces d'arrêt Avec le mode chemin d'arêtes, la sélection multiple est désormais possible. |
|
|
|
Conception solide |
|
Simplification |
La simplification dans le menu contextuel ouvre désormais une boîte de dialogue dans laquelle vous pouvez définir la valeur de la tolérance. Cliquez avec le bouton droit de la souris sur un solide > Utilitaires > Simplification |
|
|
|
|
Versions des interfaces |
Mises à jour des formats CAO :
|
||
|
|
|
Importation de solides |
Si un fichier CAO est importé sous forme de surfaces, nous appliquons un traitement pour transformer automatiquement le modèle en solide. Si la tentative échoue, un message d'erreur s'affiche. |
||
|
|
|
Importation de maillage |
Exploser le maillage Nous avons désormais la possibilité d'exploser un maillage lorsqu'il est composé de plusieurs composants distincts. Cela fonctionne de la même manière qu'avec les solides. Si un maillage est séparé, faites un clic droit et vous trouverez la fonction « Exploser », qui vous permet de le décomposer en maillages individuels. |
||
|
|
Généralités d'usinage |
|
Pack machine |
Amélioration de la nouvelle fonctionnalité : Exporter le pack machine L'exportation du pack est créée en fil pour pouvoir continuer à travailler dans GO2cam.
|
|
|
|
Généralités d'usinage |
|
Fichier machine |

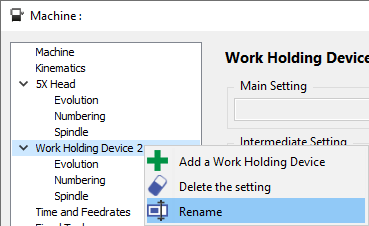

Nouvelle possibilité de renommer le « Dispositif de maintien de la pièce » dans l'arborescence. Vous pouvez l'appeler comme vous le souhaitez en fonction de la cinématique de votre machine. |
|
|
|
Généralités d'usinage |
|
Palpage |
Les opérations de palpage sont désormais prises en charge sur les pièces et les bruts en maillage. |
|
|
|
Généralités d'usinage |
|
Personnaliser la liste des opérations |
2 nouveaux paramètres sont disponibles dans la « Personnalisation de la liste des opérations »
|
|
|
Usinage suisse |
|
Programmer les opérations sur X moins
Selon l'orientation de l'outil et la taille de la pièce, le fraisage axial sur l'axe C n'est possible que si la pièce est correctement positionnée par rapport à l'outil.
|
|
|
|
|
Features de fraisage |
|

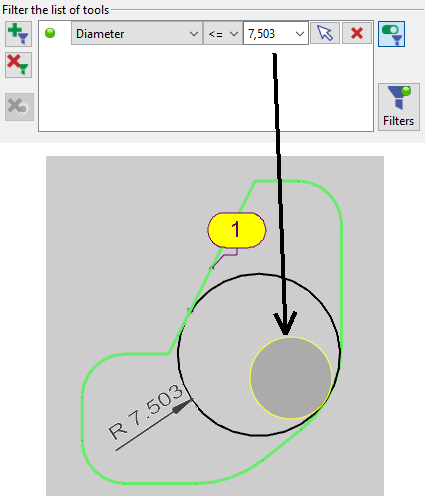

Cercle inscrit |
Nouveau paramètre de cercle inscrit.
Par exemple, le poche de cercle ou de cylindre définira désormais un filtre de la moitié du diamètre ! Sur la droite, nous voyons que le cercle inscrit a un diamètre de 15,06, soit un rayon de 7,503. Le filtre d'outil est réglé sur 70,503 mm. |
|
|
|
Fraisage |
||||
|
|
MTE |
|
Synchronisations |
2 grandes améliorations dans le réglage des synchronisations :
|
|
|
|
MTE |
|
Module de création de machine |
2 améliorations dans le module de création de machines 3D :
Ce module est uniquement disponible pour les revendeurs. |
|
V6.12.202 |
Améliorations |
26 Mars 2025 |
|
Sujet |
Type |
Sujet |
Explication |
||
|---|---|---|---|---|---|
|
|
Plans de travail |
|
|
Nouvelle méthode automatique pour l'usinage dans le plan développé. Cette nouvelle commande est un assistant où vous devez :
Une fois cela fait, le plan développé est automatiquement créé, avec la géométrie projetée dans le plan et le trajet d'outil ! Cette commande est disponible dans la configuration de tournage, dans les menus Standard et Manuel, puis Sélection de la géométrie. |
|
|
Outillage |
|
Outil de brochage |
Nouveau processus pour la création d'un outil de brochage : création de 2 éléments (insert et corps) dans l'environnement Bridage/Porte-outils. Le fichier d'outil est désormais créé directement dans la bibliothèque d'outils du menu Brochage et a disparu de l'environnement « Bibliothèques d'outils/Outils de formage » |
|
|
Tournage |
|
Brochage |
Nouvelle possibilité de programmer une opération de brochage décentrée . Auparavant, l'outil devait être aligné sur l'axe Z. Désormais, avec la nouvelle méthode de calcul, vous pouvez programmer le brochage décentré. |
|
|
|
Opelists de tournage automatiques |

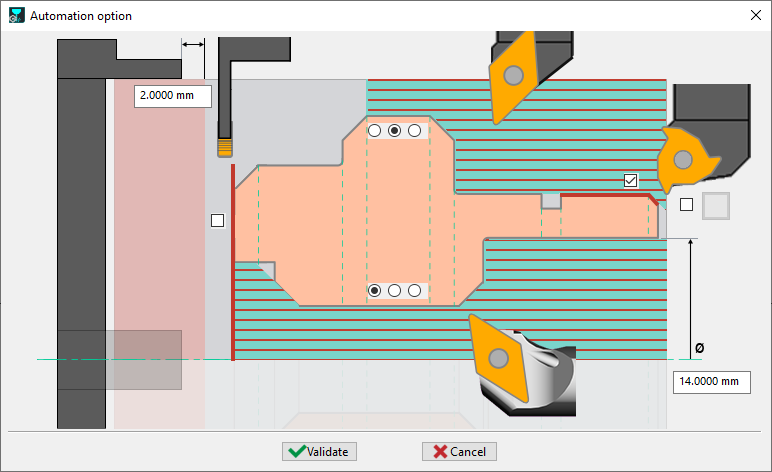

Nouvelles options pour permettre l'usinage complet de la pièce sur la broche principale Pour l'usinage externe et interne, nous avons désormais 3 modes d'usinage :
|
||
|
|
Généralités d'usinage |
|
Tableau des origines |
Si une opération est programmée sur un plan et a une origine spéciale définie dans le tableau des origines, et si une nouvelle opération est programmée sur le même plan, nous appliquons la même origine à ce nouveau cycle. |
|
|
|
Opelists / Stratégies |
|
Opelists |
Nous avons ajouté 3 nouvelles fonctions pour récupérer une mesure selon X, Y ou Z et l'affecter à un paramètre dans l'Opelist |
|
|
|
Trajet d'outil développé |
Lors du lancement du mode pas à pas, la vitesse était automatiquement définie sur la valeur par défaut ; désormais, si la valeur du curseur est inférieure à la valeur par défaut, nous le maintenons lent lors de l'exécution pas à pas. Ce nouveau comportement permet de simuler le trajet d'outil sur un plan développé tel qu'une gorge enroulée sur un tour-fraiseur. Auparavant, la simulation était toujours trop rapide ! |
|
|
|
|
|
Affichage du système d'axes |
Le système d'axes affiché dans la simulation est modifié en fonction du plan d'usinage de chaque cycle simulé. |
||
