La simulation d'usinage est une étape importante dans la programmation FAO.

Elle permet de contrôler et de valider le processus d'usinage, de détecter les erreurs de programmation et de vérifier les éventuelles collisions avec l'environnement de la machine et les porte-outils.

• La simulation est accessible dans le menu Fichier CN. Choisissez le mode Dynamique, Trajectoire ou 3D plus rapide.

• Elle est également disponible dans l'arbre d'usinage , en cliquant avec le bouton droit de la souris dans les opérations. Vous pouvez accéder aux modes Dynamique et Trajectoire et 3D plus rapide en fraisage.

• Vous pouvez également visualiser instantanément la simulation juste après avoir créé une opération en cliquant avec le bouton droit de la souris sur l'arrière-plan et en sélectionnant « Simulation ».

Jump the cycle

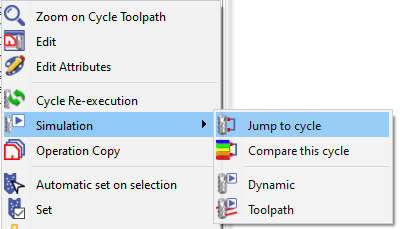

Introduction d'une nouvelle fonctionnalité qui vous permet d'exécuter instantanément la simulation d'un cycle spécifique sans avoir besoin de calculer les opérations précédentes. Cette fonctionnalité est accessible pour chaque opération de fraisage et de tournage dans l'arbre d'usinage, sous l'option Simulation > Aller au cycle .

• Continu

Cliquez sur l'icône « Lecture » pour exécuter la simulation en continu.

• Pas à pas

Cliquez sur cette icône pour lancer le pas à pas mode. Vous pouvez également appuyer sur la touche ESPACE du clavier.

Coordonnées : cliquez sur ce bouton pour afficher les coordonnées des points de la trajectoire simulée.

D'autres informations intéressantes sont également fournies :

• dans l'en-tête de la boîte de dialogue : nom du cycle, plan de travail, nom de l'outil

• nature du mouvement : segment, arc horaire ou antihoraire, rapide, etc.

• la longueur (L) et le rayon (R) de l'élément

• la valeur de l'avance.

• Le nom de l'origine est désormais affiché pour chaque opération que nous simulons. Les étiquettes de l'origine (dans ce cas, elle a été nommée Poche gauche ) sont visibles dans la boîte de dialogue des coordonnées dans le coin supérieur droit.

Options : réglage de l'affichage, détection des collisions et de la précision, création d'images, etc.

Dans la simulation dynamique :

• Affichage : Solide et lignes cachées, Solide, Lignes cachées, Pause si réglage, Pause si changement de cycle

• Trajectoire : choix de la couleur,

• Détection des collisions : Avec dispositif de maintien de l'outil, Avec la pièce

• Précision, Précision de l'outil, Cycle de couleur, Usinage simplifié.

Analyse des collisions (uniquement en mode Dynamique et 3D plus rapide).

Si les options sont activées dans la boîte de dialogue des options, les collisions sont détectées et affichées dans un arbre. Une bulle est ajoutée à l'icône pour indiquer l'état :

• vert : pas de collision.

• orange : une surcoupe est détectée. L'outil semble couper trop de matière. Cela se produira si vous définissez une surépaisseur négative dans votre opération, par exemple !

• rouge : une collision est détectée et analysée.

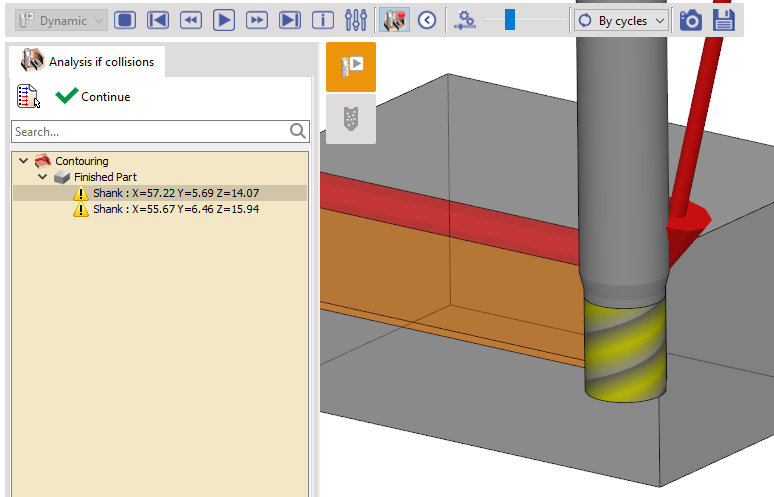

Lorsque vous cliquez sur l'icône, vous ouvrez l'arbre des collisions. Ici, nous sommes informés des éléments en collision : pièce finie ou brut entrant en collision avec l'outil (partie coupante), le corps ou le porte-outil. Les coordonnées des points de collision sont également fournies. À l'écran, une flèche rouge indique l'emplacement de la collision et les contacts sont affichés en rouge dans le brut.

Afficher/Masquer les fonctions supplémentaires qui sont différentes pour chacune des simulations disponibles.

Contrôlez la vitesse de simulation avec le curseur. Cliquez sur cette icône pour réinitialiser la vitesse par défaut.

Option

Différents modes de visualisation de la trajectoire sont proposés ; la couleur de la trajectoire est définie dans la boîte de dialogue Options.

Dans la simulation « Trajectoire » :

• Standard : nous affichons l'outil et la trajectoire au centre de l'outil

• Sans outil : l'outil n'est pas affiché, la trajectoire est au centre de l'outil

• Trajectoire CN : la simulation respecte le paramètre de trajectoire (pièce ou décalage à gauche ou à droite)

Dans la simulation « Dynamique » :

• Sans : la trace de la trajectoire n'est pas affichée

• Par cycles : la trajectoire est affichée cycle par cycle

• Par niveaux : trajectoire affichée pour chaque niveau Z

• Par longueur : trajectoire affichée en fonction de la longueur définie dans la boîte de dialogue Options.

Création d'une image de la simulation à tout moment. L'image est enregistrée dans le répertoire IMG. Quatre types de fichiers de format sont proposés : *.BMP, *.JPG, *.PNG, *.TIF (uniquement en mode Dynamique et 3D plus rapide).

Création de fichier STL : le brut à t temps est créé et exporté au format de fichier *.STL. Le fichier est enregistré dans le répertoire Ascii (uniquement en mode Dynamique et 3D plus rapide).

• Lorsque nous sortons de la simulation, nous conservez le niveau de vue et de zoom que we have defined during simulation.

• Nous pouvons maintenant modifier n'importe quel cycle pendant l'exécution de la simulation, simplement en double-cliquant dessus dans l'arbre d'usinage.

• Usinage simplifié Option :

  • Par défaut, la simulation des 2 nouveaux cycles d'ébauche simultanée à 4 axes est réalisée avec la pièce fixe et l'outil tournant autour. Pour un calcul plus réaliste (mais plus long), vous pouvez désactiver les options « Usinage simplifié » dans la boîte de dialogue des options.

  • Opération de taraudage : nous pouvons simuler les étapes de taraudage tout en désactivant « Usinage simplifié ».

Lors du lancement du mode pas à pas, la vitesse a été automatiquement définie sur la valeur par défaut ; maintenant, si la valeur du curseur est inférieure à la valeur par défaut, nous le gardons lent lors de l'exécution pas à pas.

Ce nouveau comportement permet de simuler la trajectoire sur un plan développé tel qu'une gorge enveloppante sur un tour à décolleter. Auparavant, la simulation était toujours trop rapide !

Vous pouvez regarder une vidéo sur les coordonnées d'ébavurage et de rupture de copeaux dans la simulation :

Vous pouvez regarder une vidéo sur la pause si interruption de cycle et les étapes de taraudage :
