Présentation

Cette méthode utilise le même calcul que le profil de type Silhouette, mais au lieu de créer les îlots, elle crée les poches situées à l'intérieur des îlots.

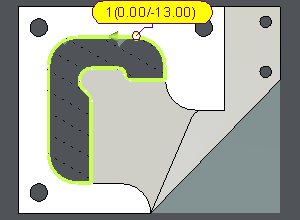

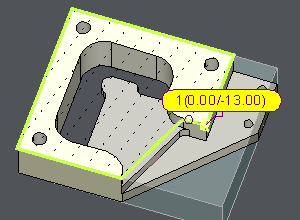

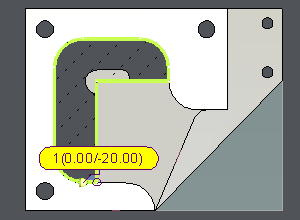

Voici un exemple : même sélection, à gauche avec « Poche Silhouette », au centre avec « Silhouette », à droite avec « profil ».

Dans ce cas, il n’y avait pas d’autre solution pour créer la poche nécessaire (pas de face inférieure, le profil ne gère pas la forme de contre-dépouille)

Caractéristiques

1. Rayon de fond :

   1. Comme tout autre type de profil, s’il y a un rayon au fond de la poche, le profil est créé décalé de la valeur du rayon.

   2. Un symbole indique la présence d’un rayon au fond et la valeur est affichée dans le label.

   3. Le rayon de fond peut être uniquement un effet visuel sans caractéristiques mécaniques. Si vous ne souhaitez pas l’usiner, définissez l’option 'Lecture sur solide' sur Non, dans la page Options de chaque cycle. S’il est défini sur Oui, le cycle l’usinera en respectant la valeur de crête indiquée dans la page Options.

2. Comme le type silhouette, la silhouette de poche gère les formes de contre-dépouille .

3. Plusieurs profils peuvent être trouvés, vous pouvez donc en choisir un ou tous . Parfois, aucun profil n’est trouvé.

4. La silhouette de poche reste active même après l’usinage. Vous pouvez la supprimer si vous le souhaitez, il n’y aura aucune interférence avec le cycle qui y fait référence.

Conseils

Ce type de profil est très spécifique. La plupart du temps, vous utiliserez la face inférieure et la silhouette, peut-être le type de profil, et lorsque toutes ces méthodes ne fonctionnent pas, vous essaierez avec la silhouette de poche.

Méthodologie

1. Cliquez avec le bouton droit pour sélectionner Poche Silhouette

2. Cliquez sur une face pour donner l’orientation de l’outil.

3. Donnez l’altitude de calcul (fond Z)

4. Si des profils ont été trouvés, cliquez sur celui dont vous avez besoin, ou cliquez sur l’arrière-plan pour les sélectionner tous.
