Présentation
Deux types d'entités peuvent être usinées comme trous dans GO2cam :
-
le cercle
-
le trou : feature avec données dimensionnelles et technologiques.
Processus pour un cercle
|
Sélection de géométrie |
Sélection des trous à usiner et optimisation du trajet rapide |
|
Bibliothèque d'outils |
Sélection d'un outil |
|
Cycles point à point |
Choix d'un cycle et de sa stratégie, saisie du Z de départ et de la profondeur. |
Si plusieurs opérations sont effectuées sur le même élément, vous devez répéter ces opérations (centrage + perçage + taraudage, par exemple).
Processus pour un trou
|
2 types de trous sont disponibles dans GO2cam : |
|
|
les trous standards, |
|
les trous utilisateurs. |

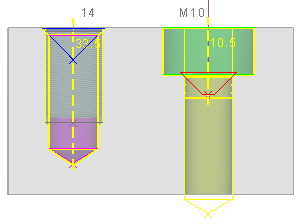

Standard Trous
|
Emplacement : Conception / Filaire / Trous et Conception / Solide / Features
Définir le type de trou (lissé, taraudé, etc.), borgne ou débouchant, ses valeurs de diamètre et de profondeur. Vous pouvez entrer standard M8, M10 etc. lire dans les tableaux. Ces tableaux peuvent être personnalisés, veuillez lire l'astuce ci-dessous. Une liste personnalisable d'opérations est automatiquement créée. Remarque : les trous standards sont des trous à 2 étapes maximum. Pour l'usinage, allez à Fraisage / Trou/Features / Automatique et cliquez sur l'icône Démarrer le calcul .
|
|
Les trous standards sont définis selon des tableaux normalisés. Vous pouvez définir vos propres tableaux dans le csv format et les enregistrer dans le répertoire GO2camV6**\Holenor .
Déclarez-les ensuite dans Outils / Options / Trous .
Nous vous conseillons de baser vos fichiers sur les fichiers par défaut pour respecter scrupuleusement la syntaxe.
Utilisateurs
Trous
Emplacement : Conception / Filaire / Trous et Conception / Solide / Features sur Solide
Les Trous Utilisateurs ne sont disponibles qu'avec le module optionnel HMF (Holes Machining Features).
Le principe est de définir trous spécifiques modèles.

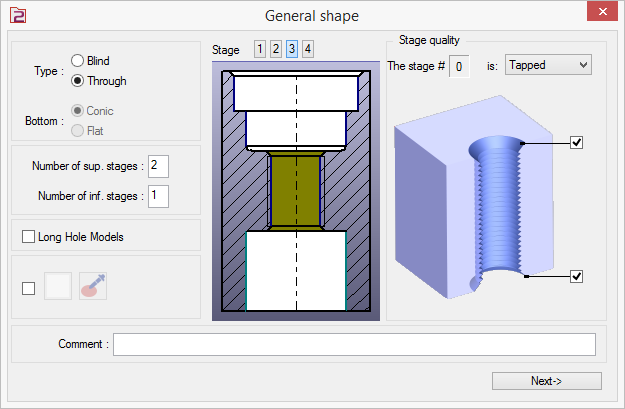

Dans une interface utilisateur très conviviale, définissez la topologie du trou (borgne ou débouchant), le nombre d'étapes et la qualité des étapes (lisse, lamé, taraudé).

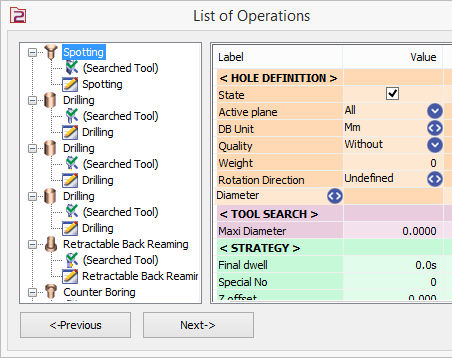

Une liste d'opérations est automatiquement créée pour usiner cette forme. Vous pouvez ensuite ajuster cette liste d'opérations, ajouter ou supprimer des opérations et même définir des formules possibles.
|
|
|
De cette façon, vous pouvez définir vous-même le bibliothèque des trous que vous usinez fréquemment.
|
|
|
|
|
|
2 étapes |
3 étapes |
4 étapes |
Trou conique |
Vous avez la possibilité d'attribuer une couleur à un modèle de trou utilisateur. Cette couleur sera utilisée lors de la reconnaissance des trous pour appliquer un modèle de trou aux trous colorés.
Lors de la création de trous standards et utilisateurs, vous avez désormais la possibilité de soustraire les trous de la pièce solide, en cliquant sur cette icône
Usinage
Vous pouvez créer des trous avec une saisie directe, en les positionnant directement sur le plan avec leurs coordonnées. Mais vous pouvez également utiliser les features de trous lors de l'importation de fichiers CAO par récupération de modèles 2D et 3D.
Voici les possibilités, détaillées dans les pages suivantes :
-
Import 2D : transformation de cercles et de points en trous,
-
Import 3D : récupération de formes solides.
|
Auparavant, les cercles étaient usinés dans la direction du plan d'usinage actif (par exemple, verticalement dans l'exemple). Maintenant, la direction normale du cercle est respectée automatiquement , éliminant ainsi le besoin de créer des plans supplémentaires. |
|
Import 2D
|
Transformation en trou |
Possibilité de transformer les cercles et les points en trous standards ou trous utilisateurs. Choisissez le modèle correspondant au plan et appliquez les valeurs des dimensions. |
Emplacement : Conception / Filaire / Trous
Import 3D
Lorsque vous importez un modèle solide, nous pouvons récupérer une forme cylindrique en utilisant la commande :
|

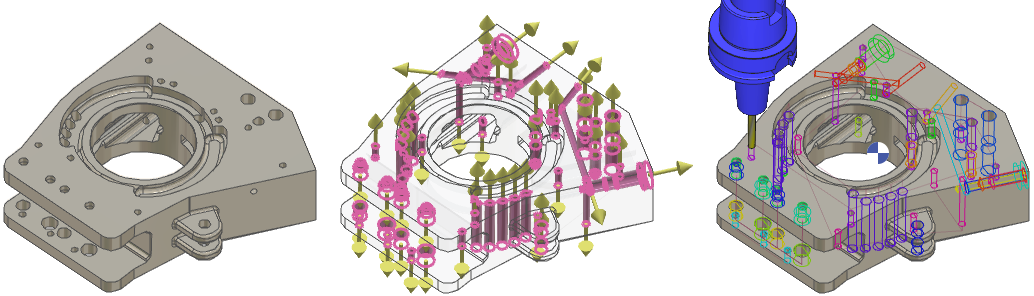

Reconnaissance des trous |
Cette commande permet de récupérer automatiquement toutes les formes cylindriques trouvés dans le solide. |
La direction Z est donnée automatiquement (mais peut être modifiée par l'utilisateur si nécessaire), vous pouvez combiner des formes coaxiales, attribuer des attributs et de nombreuses autres commandes.
Enfin, vous pouvez attribuer des modèles standards ou utilisateurs à chaque forme . GO2cam analyse les formes et sélectionne les modèles compatibles en termes de topologie. S'il existe plusieurs possibilités, l'utilisateur peut choisir le modèle à appliquer.
Après seulement quelques minutes, tous les trous sont créés et vous êtes prêt pour l'usinage. Pour cela, il vous suffit de passer en Fraisage, de choisir Trou / Automatique et de lancer le calcul automatique.
|
La couleur des vecteurs des trous est gérée et peut désormais être personnalisée dans Thème par la couleur pour Alternative 1. Cela permet à l'utilisateur d'ajuster la couleur pour une meilleure visualisation, en fonction de son thème personnalisé. |
|
La reconnaissance des trous est désormais accessible même si vous n'avez pas l'option HMF ! Vous pouvez l'utiliser pour appliquer des trous standards sur le solide. HMF est désormais limité à la création et à l'application de trous utilisateurs.
|
|
