Présentation
|
Création d'un trou normalisé en définissant son type, son diamètre et sa profondeur. Une gamme opératoire est automatiquement définie pour l'usinage. |
Notes:
|
||
|
|
Edition des trous: utile pour changer le type de trou ou ses valeurs. Editer élément (Ctrl-H) sur un trou vous permet de modifier sa position seulement. |
|
|
||
|
Transformation en trou |
|
|
Reconnaissance de trou solide |
|
|
Trou radial |
|
|
|
Trou axial |
|
|
|
Trou incliné |
|
Création de trou standard
La création d'un trou standard est décrite en 3 étapes :
1. Définition du trou standard
2. Optionnel: création de Favoris et Personnalisation des gammes d'usinage
3. Positionnement du trou dans la conception
1. Définition du trou standard
La boîte de dialogue est divisée en 3 onglets :
-
Modèles de trous: définition de la topologie et des tailles
|
a. Choisissez le type de trou dans la zone de dialogue: |
||
|
Borgne lisse trou |
|
|
Borgne taraudé trou |
|
|
Lamé débouchant trou |
|
|
Lisse débouchant trou |
|
|
Taraudé débouchant trou |
|
|
Trou lisse fond plat |
|
|
b. Définir ou non un chanfrein sur le dessus du trou. |
||
|
Pour définir un chanfrein, activez la case à cocher pour Chanfrein Diamètre et insérez la valeur du diamètre. |
|
|
|
c. Si le trou est normalisé, remplissez le champ Standard (ex: M6). |
||
|
Si vous devez définir un trou normalisé tel qu'un M10, pour la plupart des modèles, vous pouvez accéder à une liste déroulante dans le champ Standard avec les différents modèles. Sélectionnez celui requis et les paramètres seront mis à jour automatiquement. |
|
|
|
d. Définition des paramètres complémentaires |
||
|
Des paramètres complémentaires sont disponibles sous la Paramètres section (le nom varie avec le type de trou choisi). Les paramètres concernant le type de trou défini, tels que le pas de taraudage et le diamètre et la profondeur d'une opération de lamage sont accessibles ici. Pour les trous normalisés, les valeurs sont automatiquement remplies et proviennent des fichiers standard GO2cam, Standard.csv pour les trous taraudés et lamés et Tol.csv pour les trous alésés. |
|
|
|
Vous pouvez définir vos propres fichiers standard au csv format et les enregistrer dans le répertoire GO2cam\Holenor . Déclarez-les ensuite dans Outils/Options/Trous . Nous vous conseillons de baser vos fichiers sur les fichiers par défaut pour respecter la syntaxe. |
|
|
-
Normal Onglet: direction des trous
|
Cette page permet de définir la direction normale des trous. Vous pouvez donner la direction du vecteur dans les axes X, Y et Z. Par défaut, la position est X0 Y0 Z1, pour être positionné dans la direction Z du plan de référence. La pipette permet de sélectionner une face solide pour récupérer automatiquement la direction. |
|
-
Liste des Opérations
|
A liste des opérations est automatiquement associé à Trou standards concernant le type et les caractéristiques du trou. Cette liste est grisée car vous ne pouvez pas la modifier ; ce ne sont que des informations à ce stade.
Note :
|
|
Vous pouvez trouver quelques exemples dans la section ci-dessous : Exemples de trous standards
2. Actions optionnelles :
Ces 2 options ne sont disponibles qu'avec le HMF pack !
a. Favoris
b. Personnaliser la liste des opérations
|
Cette commande permet d'ajuster les opérations de la liste et de modifier leurs paramètres. Cliquez ici pour savoir comment gérer et modifier la Liste des Opérations |
3. Positionnement du trou
a.
Si nécessaire, entrez l'altitude (valeur Z) correspondant au sommet du trou.
b.
Définir la position du trou : Cliquez sur un point ou entrez ses coordonnées dans la zone de dialogue.
Usinage :
aller à
Fraisage
,
Trou
menu, puis choisissez
Automatique
et suivez les étapes suivantes.
Exemples de trous standards

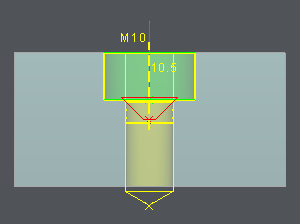

1. Trou lamé pour une vis M10
|
Choisissez Lamé débouchant trou |
|
|
Cochez la case Chanfreinage. |
|
|
Choisissez M10 dans le champ standard : le champ diamètre est pour le diamètre de perçage ; il est automatiquement rempli (10,5 mm). La profondeur n'a pas d'importance, les trous lamés sont toujours à travers la matière. |
|
|
Cliquez sur la boîte de dialogue des paramètres ; le lamage diamètre (20,4 mm) et hauteur (10,5 mm) sont automatiquement définis, de même que le diamètre de chanfrein (11,55 mm). |
|
|
Vous pouvez modifier ces valeurs si vous le souhaitez.
Maintenant, cliquez simplement pour placer le trou sur l'écran. |
|

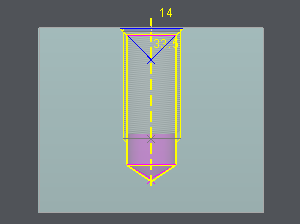

2. Trou taraudé borgne M14
|
Choisissez Taraudé borgne trou |
|
|
Cochez la case Chanfreinage. |
|
|
Choisissez M14 dans le champ standard : le champ diamètre est pour le diamètre de taraudage ; il est automatiquement rempli (14 mm). Entrez une valeur pour le taraudage profondeur (exemple 27 mm) |
|
|
Sous la boîte de dialogue des paramètres ; le Taraudage pas (2.0) , le diamètre de perçage (12 mm) et le diamètre de chanfrein (15,40 mm) sont automatiquement définis. Enfin, la profondeur de perçage doit être définie par l'utilisateur. Si elle n'est pas correcte par rapport à la profondeur de taraudage, un message d'erreur s'affiche au bas de la boîte de dialogue. |
|
|
Vous pouvez modifier ces valeurs si vous le souhaitez.
Maintenant, cliquez simplement sur la position où placer le trou sur l'écran. |
|
