Définition

Pour stocker des outils de montage et des porte-outils avec des caractéristiques spécifiques (correcteur de longueur, diamètre, longueur utile, etc.), nous pouvons créer des fichiers d'outillage (.FMO).

Ces fichiers permettent de sauvegarder plusieurs configurations d'outils et de porte-outils pour une utilisation ultérieure sur la machine. De plus, un fichier FMO est indépendant de la machine et peut être utilisé pour plusieurs machines.

Créer des fichiers FMO

Il existe 3 méthodes pour enregistrer la configuration de l'outillage dans des fichiers FMO.

Sans pièce :

  1. Charger un fichier machine incluant un fichier de modèle 3D (.mcb)

  2. Dans le menu Outillage MTE, insérer des outils et/ou des porte-outils sur les supports d'outils

  3. Confirmer → le fichier FMO est enregistré dans le dossier Kinemac.

Sans pièce mais avec des outils fixes ou préparés dans le fichier machine :

  1. Charger ce fichier machine incluant un fichier de modèle 3D (.mcb)

  2. Dans le menu Outillage MTE, cliquer Montage automatique ,

  3. Confirmer → le fichier FMO est enregistré dans le dossier Kinemac.

Avec une pièce usinée :

  1. La pièce est programmée avec plusieurs outils

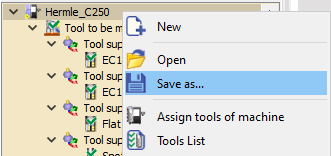

    1. Cliquer sur l'arrière-plan

    2. ou cliquer sur le nom de la machine ou du composant (broche, tourelle) dans l'arbre

  2. Choisir Enregistrer sous…

  3. le fichier FMO est enregistré dans le dossier Kinemac.

Saving FMO.png

Right click on Tree.png

Utiliser des fichiers FMO

  1. Lors de la sélection de la machine, éditer la machine et choisir le fichier d'outillage fixe souhaité dans le module d'usinage (tournage, fraisage).

  2. Dans le fichier machine :

  • Aller à l'onglet Cinématique

  • Choisir le fichier FMO souhaité

  • Cliquer sur OK, puis enregistrer les modifications sous la machine.

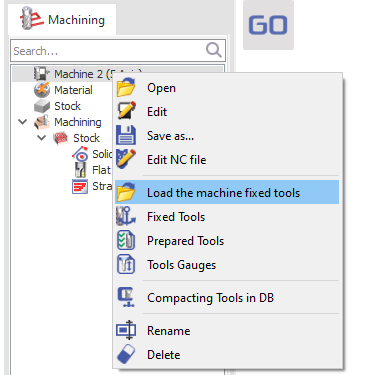

Clic droit sur la machine

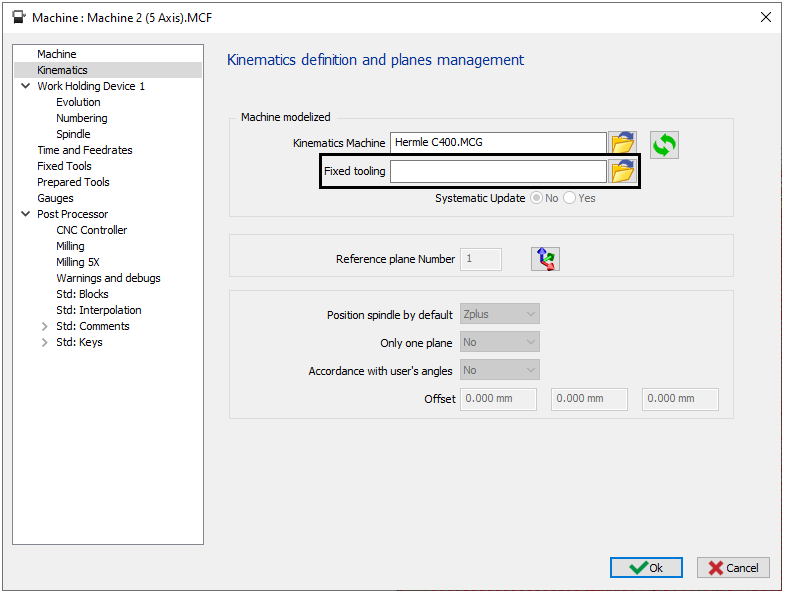

Dans le fichier machine

Option Mise à jour systématique dans le fichier machine :

  • NON : un changement dans le menu Outillage ne modifie PAS le fichier FMO.

  • OUI : un changement dans le menu Outillage modifie le fichier FMO → Les fichiers FMO suivent automatiquement l'état de l'outillage dans la machine.

(blue star) This video shows the creation and the definition of FMO file in the machine file.

Creation of FMO file-20240814-074235.png
