Editer couleurs permet de changer les couleurs d'un solide entier et des faces solides individuellement.

Cette commande est uniquement accessible par popup : faites un clic droit sur le solide à modifier.

Introduction

On peut considérer qu'un solide a 2 types de couleurs :

  • une couleur générale : elle est affectée à toutes les faces du solide,

  • couleurs des faces : chaque face peut avoir sa propre couleur spécifique.

Description of dialogue

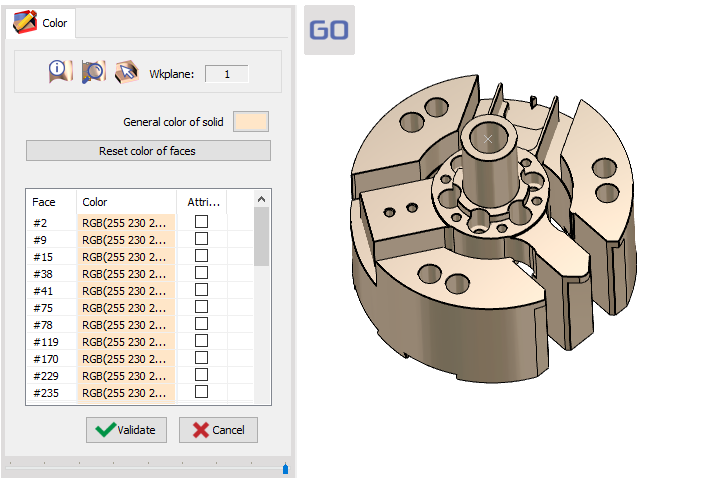

Lorsque vous cliquez avec le bouton droit sur le solide et choisissez Editer couleurs , une boîte de dialogue s'ouvre et affiche la liste des faces du solide : chaque face possède un numéro d’ID interne et la couleur générale du solide.

En haut, on trouve les 2 options principales :

  • Couleur générale du solide : cliquer sur l’icône couleur pour accéder à la palette et choisir une nouvelle couleur pour tout le solide.

  • Réinitialiser couleur des faces : ce bouton permet d’appliquer la couleur générale à toutes les faces si certaines d’entre elles ont été colorées avec une couleur spécifique.

Autres options complémentaires :

Edit Colors1.png

Icon 02.png

Information sur une face : cliquer sur cette option puis cliquer sur une face du solide ou sur la liste pour obtenir des informations à son sujet (origine, angle, etc.)

Icon 03.png

Zoom Sélection : lorsque vous cliquez sur une face dans la liste, cela permet de zoomer près de cette face et de vérifier sa position.


Choix du solide : si plusieurs solides sont présents à l’écran, vous pouvez passer de l’un à l’autre.

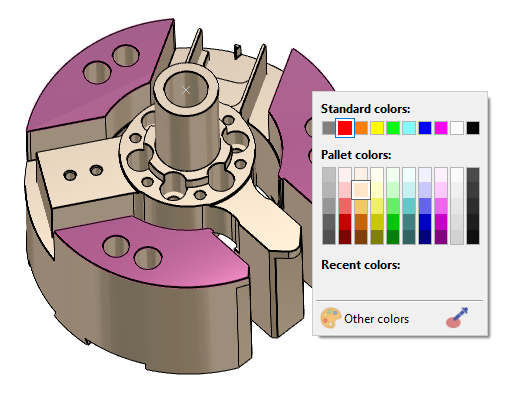

To change faces colors

2 manières de faire :

  • sélectionner les faces dans la liste et faire un clic droit pour ouvrir la palette de couleurs,

  • ou sélectionner la face en cliquant directement sur le solide et faire un clic droit pour ouvrir la palette de couleurs.

Dans les deux cas, vous pouvez faire une sélection multiple en utilisant la touche CTRL du clavier .

Lorsque la nouvelle couleur est affectée à la ou aux faces, les couleurs changent également dans la liste et la case à cocher « Attributs » est activée. Si vous la désactivez, les faces reprennent la couleur générale.

Edit Colors2.png

Edit Colors.png

(blue star)

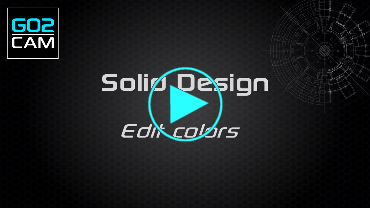

Vous pouvez regarder une vidéo sur Editer Couleurs :

  • Description de la boîte de dialogue,

  • Changer la couleur générale,

  • Changer plusieurs couleurs de faces,

  • Réinitialiser les couleurs,

  • Description des options complémentaires.

Applications on Solid Colored Faces

Il existe plusieurs applications intéressantes :

  • Dans le module HMF , vous pouvez créer Modèles de trous avec couleurs dédiées : rouge pour les features de taraudage, bleu pour les features d'alésage, etc. Si le solide a les mêmes couleurs définies sur les cylindres, les features de trous peuvent être appliquées automatiquement.

  • Avec les gammes , vous pouvez aussi automatiser l'usinage par définir des règles selon les couleurs des faces ! Veuillez en lire plus et regarder une vidéo : Références automatiques des gammes .

  • En tournage, l'opération de finition peut être programmée avec Plusieurs avances selon les couleurs des faces solides ! Une vidéo montre ce Feature dans le Quoi de neuf .
