Introduction

Pour créer un trou utilisateur, ouvrez la commande Gestion des trous utilisateurs .

Une fenêtre s'ouvrira et tous les modèles existants seront disponibles à l'écran. Vous pouvez choisir entre les familles Standard et Spécifique.

Pour créer un nouveau modèle , cliquez sur Création en bas à droite.

La création d'un modèle se fait en 3 étapes :

  1. Définition de la forme générale du trou

  2. Définition de la paramètres dimensionnels du trou, étape par étape

  3. Définition de la liste d'opérations .

users holes dialog-20240403-054343.PNG

Création d'un modèle

1. Forme générale du trou

Voici la boîte de dialogue qui permet de définir la forme du trou.

La colonne de gauche regroupe les caractéristiques générales du trou. Ces informations influenceront la recherche d'un bon modèle lors de leur application, il est important que ces paramètres soient bien définis.

A droite, vous trouvez la définition de la forme pour chaque étape. On accède à chaque page d'étape en cliquant sur le numéro en haut de la boîte de dialogue , ou directement sur l'image .

General Shape Dialog-20240403-042748.PNG

Type de trou :

Tout d'abord, choisissez le type : aveugle ou passe-partout.

Blind hole.PNG
Trou aveugle
Through hole-20240403-044459.PNG
Trou passe-partout

Type de fond :

S'il s'agit d'un trou aveugle, déterminez si le fond est conique ou plat .

conic bottom-20240403-045424.PNG
Fond conique
Fond plat

Définition du nombre d'étapes

Étapes supérieures se réfèrent aux niveaux au-dessus des trous.

Étapes inférieures correspondent aux niveaux en dessous des trous.

Deux points importants à considérer :

  1. Lorsqu'il s'agit d'un trou aveugle , il n'est pas possible de définir une étape « inférieure ».

  2. Pour les étapes inférieures , l'usinage se fait à l'aide de cycles d'usinage en tirant . Cette approche évite d'avoir deux trous sur le même axe avec des directions Z opposées.

blind 2 stage full.PNG
Trou aveugle 2 étapes
through 2 stages full.PNG
Trou passe-partout 2 étapes

Modèles de trous longs : critères de tri pour la reconnaissance du trou.

En sélectionnant cette option, vous autorisez GO2cam à présenter ce modèle pour un trou catégorisé comme « long » lors du processus de reconnaissance.

Rappel : lors de la reconnaissance, vous avez la possibilité d'établir des critères d'identification des trous longs en spécifiant le rapport longueur/diamètre. La valeur par défaut de ce rapport est 7, ce qui implique qu'un trou sera classé comme long si sa longueur dépasse sept fois son diamètre.

Qualité des étapes

Les étapes peuvent avoir trois qualités différentes : lisse , contre-alésé , et taraudé . Si un trou nécessite un alésage, il relève de la catégorie « lisse ».


Chanfreins et congés

Dans ce contexte, GO2cam offre la possibilité de créer soit un chanfrein, soit un congé, en fonction des possibilités technologiques. Vous pouvez sélectionner l'option appropriée en cochant les cases correspondantes.

image-20240403-100703.png image-20240403-100707.png

2. Définir les paramètres dimensionnels

Après avoir déterminé la forme du trou, passez à l'étape suivante.

Types de modèles : À ce stade critique, l'utilisateur doit décider du type de modèle qu'il souhaite créer :

  • Un modèle forcé (via saisie manuelle ou standard) : Ce type de modèle peut être utilisé immédiatement en géométrie sans avoir besoin de remplir de paramètres, mais cela implique aussi que vous avez construit beaucoup de modèles de trous avec des valeurs variées pour une même forme. En reconnaissance de solide, les valeurs doivent correspondre en plus de la forme qui est reconnue sur le solide ayant la même forme.

  • Un modèle libre qui permet de générer un seul modèle par forme ; cependant, son utilisation en géométrie nécessite de renseigner les données pour chaque création. Cependant, avec la reconnaissance de solide, le modèle peut être utilisé même si la forme du modèle est la seule similarité.

dimension parameters-20240403-111903.PNG
Paramétrage des dimensions

A gauche, il y a 2 critères relatifs à l'utilisation des modèles en reconnaissance de solide :

  • Mini / maxi diamètres : vous définissez pour chaque plage de valeurs de diamètres ce modèle peut être utilisé.

  • Mini / maxi qualités : définition de la plage de qualités du modèle.

Operating range.PNG

Le côté droit de la boîte de dialogue est entièrement dédié à la définition dimensionnelle de l'étape.

La première ligne spécifie le nombre d'étape et son type . S'il s'agit d'un taraudage ou d'un contre-alésé trou, vous pouvez accéder au champ « Valeur standard ». Entrez la valeur requise pour « Mx », et les valeurs standard correspondantes peupleront automatiquement les champs ci-dessous.


Cette boîte de dialogue reste cohérente pour tous les types de trous. Si une option n'a pas été sélectionnée, elle est simplement indisponible.

Tout d'abord, vous devez spécifier le diamètre(s) et la hauteur(s) de l'étape. Ensuite, définissez le pas de taraudage .

Enfin, vous recevrez les paramètres liés aux options technologiques de l'étape :

  • Chanfrein

  • Congé

  • Chanfrein de bout.


Un système d'icônes permet d'identifier le statut de chaque paramètre :


Le paramètre est validé


Une saisie d'une valeur doit être faite


Une saisie d'une formule (ou valeur) doit être faite

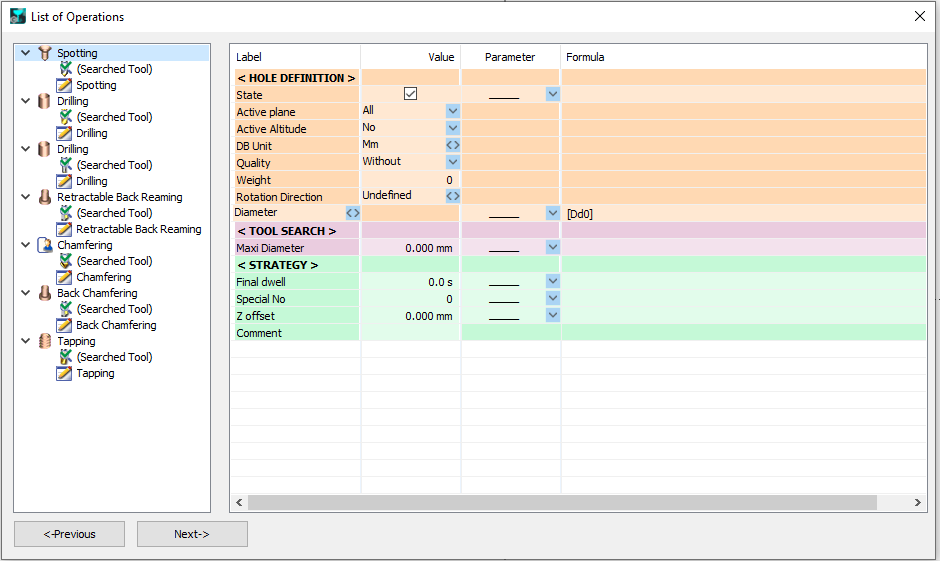

3. Définir la liste des opérations

Après avoir défini les étapes, cliquez sur « Suivant » pour accéder à la page où vous pouvez définir la liste des opérations. Quel que soit le modèle de trou défini, GO2cam génère une liste d'opérations par défaut que vous pouvez soit valider ou modifier .

Pour plus d'informations sur la liste des opérations : gérer et modifier la liste des opérations .


4. Enregistrer le modèle

Après avoir effectué toutes les étapes nécessaires, n'oubliez pas d'enregistrer votre modèle . Donnez-lui un nom descriptif et sélectionnez une catégorie de famille qui vous aidera à organiser et à localiser facilement vos modèles chaque fois que vous devrez les appliquer.

La création d'une nouvelle famille se fait à ce moment.

Il suffit de saisir un nouveau nom dans le champ ‘ Famille


Modifier le modèle

Choisissez un modèle dans la bibliothèque des modèles d'utilisateurs, puis cliquez sur Modifier .

Modification og a model.png

Lors de l'accès à la liste des opérations associée à un modèle, vous accédez à tous les cycles et outils à utiliser. Les fonctionnalités disponibles lors de la création initiale peuvent également être utilisées à des fins de modification :

  • Désactiver les cycles et/ou les outils.

  • Changer le type de cycle et changer les outils.

  • Insérer ou ajouter de nouvelles opérations, supprimer celles qui existent.

  • Modifier les paramètres dimensionnels.

  • Définir des formules qui contraignent les paramètres ou spécifient des conditions d'exécution du cycle.

De plus, en cliquant sur ‘Précédent’ dans le coin inférieur gauche de la boîte de dialogue, vous pouvez accéder aux pages de définition des paramètres dimensionnels et topologiques.

Il y a deux raisons principales d'utiliser la modification de modèle :

  1. Ajustement : Lorsqu'un modèle comporte plusieurs étapes et formules définies, il est rare qu'il soit correct du premier coup. La possibilité de modifier et d'affiner le modèle est cruciale pour obtenir les résultats souhaités.

  2. Base pour les nouveaux modèles : Chaque modèle existant peut servir de base à la création d'un nouveau modèle. En utilisant la fonction « Modifier », vous pouvez accéder à tous les types de paramètres — topologiques, dimensionnels et technologiques — pour créer un nouveau modèle simplement en fournissant un nom.

Lorsque vous modifiez la topologie d'un modèle dans GO2cam, les listes d'opérations associées sont réinitialisées . En effet, les opérations existantes peuvent ne plus être compatibles avec la nouvelle configuration du modèle. En effectuant cette initialisation, GO2cam aide à éviter les erreurs graves et garantit que le modèle reste cohérent avec sa topologie mise à jour.
