Présentation
|
Les profils peuvent être conçus pour limiter l'usinage. Plusieurs formes automatiques sont disponibles, notamment le rectangle et l'ellipse/cercle, et la création manuelle à la volée est également possible. Regardez une vidéo en bas de page : |
|
|
éviter de concevoir une géométrie filaire,
-
les profils ne sont utilisés que pour le cycle en cours, puis ils sont automatiquement masqués,
-
la limitation peut être éditée et modifiée par la suite pour l'ajuster en fonction du trajet généré.
-
Pour créer une limitation automatique
Cliquez sur l'icône ; Créer/Editer un profil de limitation, la vue est automatiquement forcée en vue « Dessus »,
|

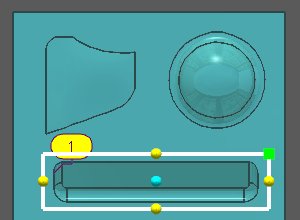

Sélectionnez le type de zone : Ellipse (ou cercle), rectangle ou manuel, Cliquez sur la pièce pour positionner la zone de limitation : une fois positionné, le profil peut être modifié. Règles d'ajustement :
|
|
|

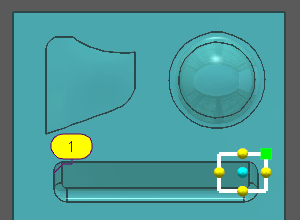

déplacer
|
|
|
Lors de la création de la zone, plusieurs icônes sont disponibles : Possibilité d'annuler l'action et de revenir à l'étape précédente [1] Annuler la zone actuelle [2] Valider la zone actuelle [3] |
|
|

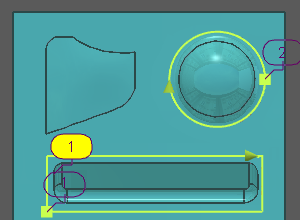

Plusieurs zones peuvent être créées pour la même sélection d'usinage. |
|
|

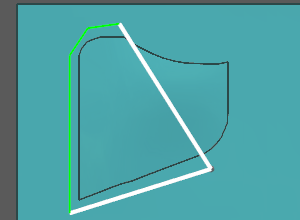

Processus de création manuelle : La zone doit être créée manuellement en cliquant sur des points à la volée. Alternativement, la grille peut être invoquée (en utilisant la touche CTRL) pour sélectionner les arêtes des solides ou de la géométrie.

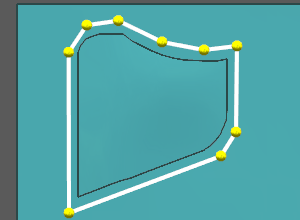

À ce stade, de nombreux ajustements peuvent être effectués :
|
|
|

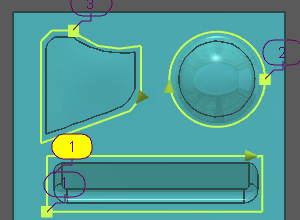

Les trois zones de limitation sont définies : terminez la sélection de la géométrie.
|

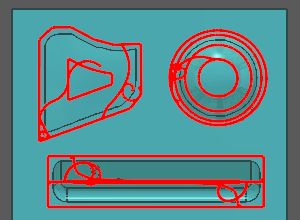

Le résultat de l'usinage : dans les pages de stratégie, l'usinage peut être ajusté en fonction de la zone de limitation : à l'intérieur, sur, à l'extérieur, etc. |
