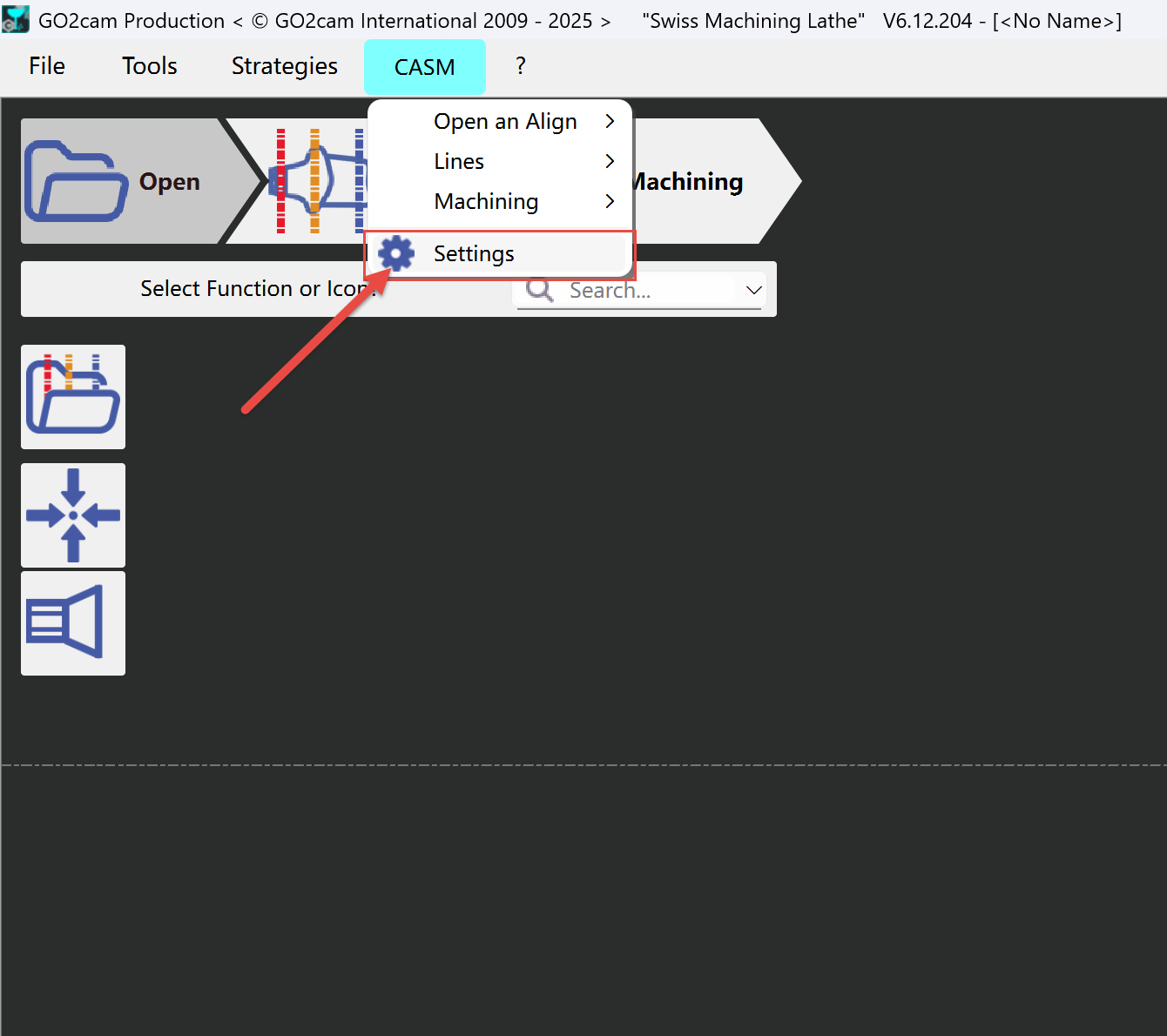

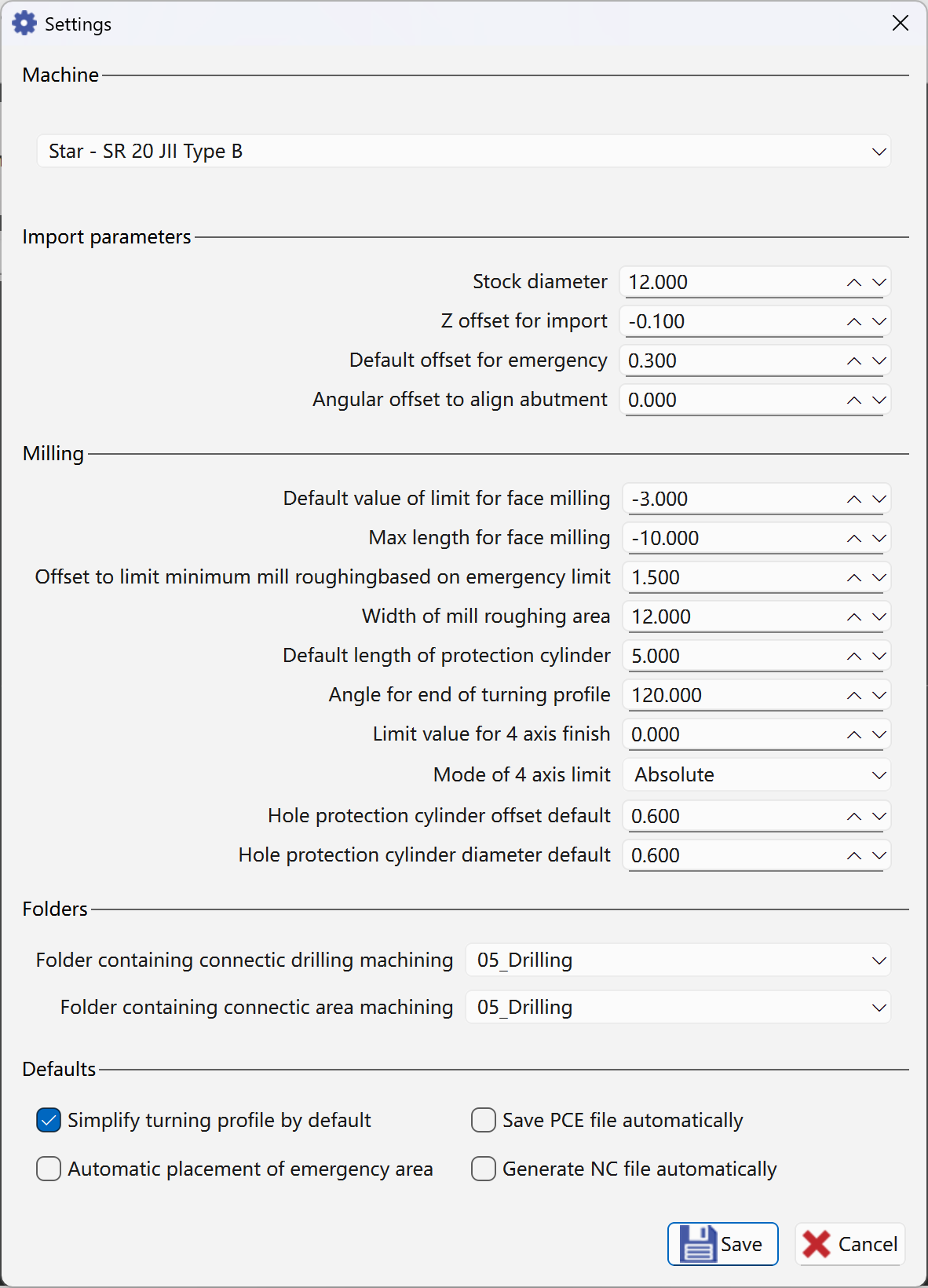

1 - Settings
|
|
|

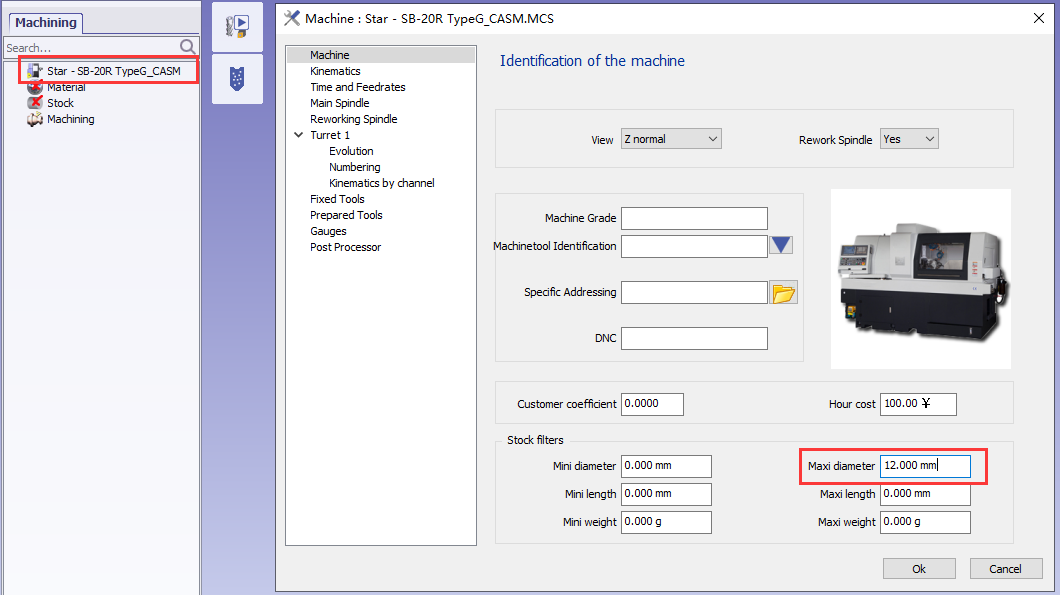

Rohrdurchmesser Wert in der Maschinendatei ändern und dann die Maschine speichern |
Größe des Stabdurchmessers
Wenn der Anschlag größer als der Durchmesser ist, erhalten Sie eine Fehlermeldung |
|
Z-Versatz für Import |
Platzierung des anatomischen Bereichs gemäß Z 0.
|
|
Standard-Versatz für Notfall |
Bei 2shape-Dateien kann der Notfallpunkt von der Anwendung gefunden werden. Wir können zu diesem Punkt einen Sicherheitsabstand hinzufügen |
|
Winkelversatz zum Ausrichten des Anschlags |
Je nach Werkzeugmaschine, wenn Fräswerkzeuge entlang der X-Achse liegen, ist der Wert 0, wenn Fräswerkzeuge entlang der Y-Achse liegen, muss der Wert 90 betragen |
|

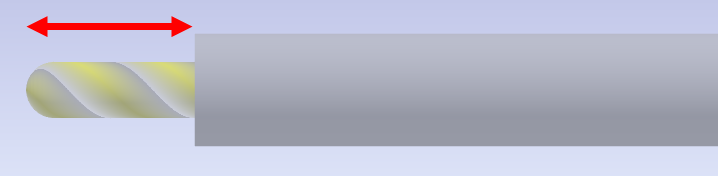

Standardwert der Grenze für das Planfräsen
|

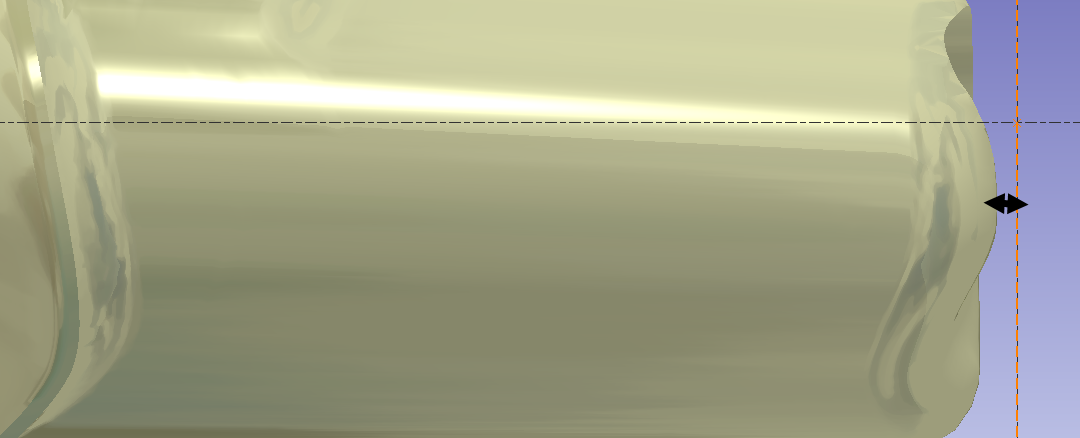

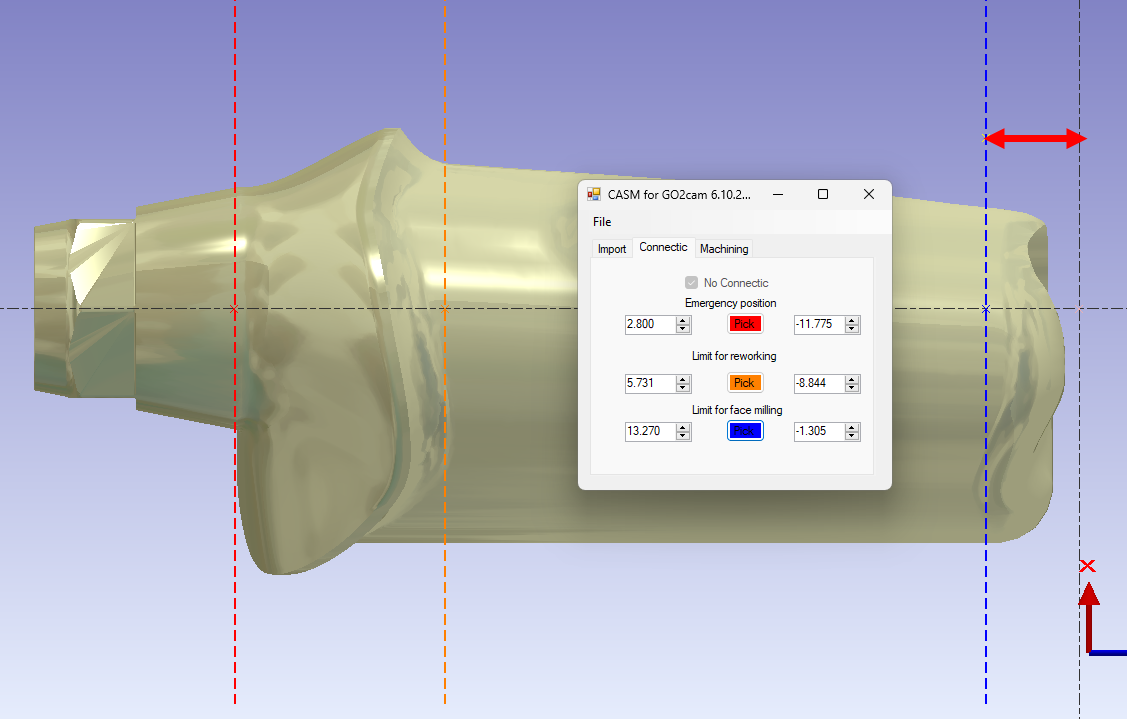

The default distance between the blau line and the X axis.
|
|
Maximale Länge für das Planfräsen |
Achswerkzeuge haben einen maximalen Z-Bereich.
|
|
Versatz zur Begrenzung des minimalen Schruppfräsens basierend auf der Notfallgrenze |
Sicherheitsabstand des Schruppfräsens |
|
Breite des Schruppfräsbereichs |
Standardbreite des Schruppfräsbereichs |
|
Standardlänge des Schutzzylinders |
Standardlängenwert des erstellten Schutzzylinders |
|
Winkel für das Ende des Drehprofils |
Standardwinkelwert für das Ende des Drehprofils |
|
Grenzwert für 4-Achsen-Schlichten |
Bei der Löchererkennung werden die zylindrischen Flächen, deren Durchmesser kleiner oder gleich diesem Wert ist, als Löcher betrachtet |
|
Modus der 4-Achsen-Grenze (Absolut / Relativ zur Flächenbegrenzung) |
Absolut kann ein negativer Wert sein Relativ wird verwendet, um Zeit zu sparen und zu vermeiden, dass sich 2 Werkzeugwege im selben Bereich befinden |
|
Standard-Versatz des Schutzzylinders für Bohrungen |
Standard-Versatzwert des erstellten Schutzzylinders für Bohrungen |
|
Standarddurchmesser des Schutzzylinders für Bohrungen |
Standarddurchmesserwert des erstellten Schutzzylinders für Bohrungen |
|
Ordner enthält die Bohrungsbearbeitung |
Geben Sie den Ordner an, der die Bohrungsbearbeitung enthält |
|
Ordner enthält die Flächenbearbeitung |
Geben Sie den Ordner an, der die Flächenbearbeitung enthält |
|
Drehprofil standardmäßig vereinfachen |
Standardmäßig ein einfaches Drehprofil erstellen |
|
PCE-Datei automatisch speichern |
GO2cam-Datei (PCE) wird im selben Ordner wie die STL-Datei gespeichert |
|
Automatische Platzierung des Notfallbereichs |
Notfallbereich automatisch erstellen |
|
NC-Datei automatisch generieren |
Die NC-Datei wird nach der Berechnung im selben Ordner wie die STL-Datei erstellt |

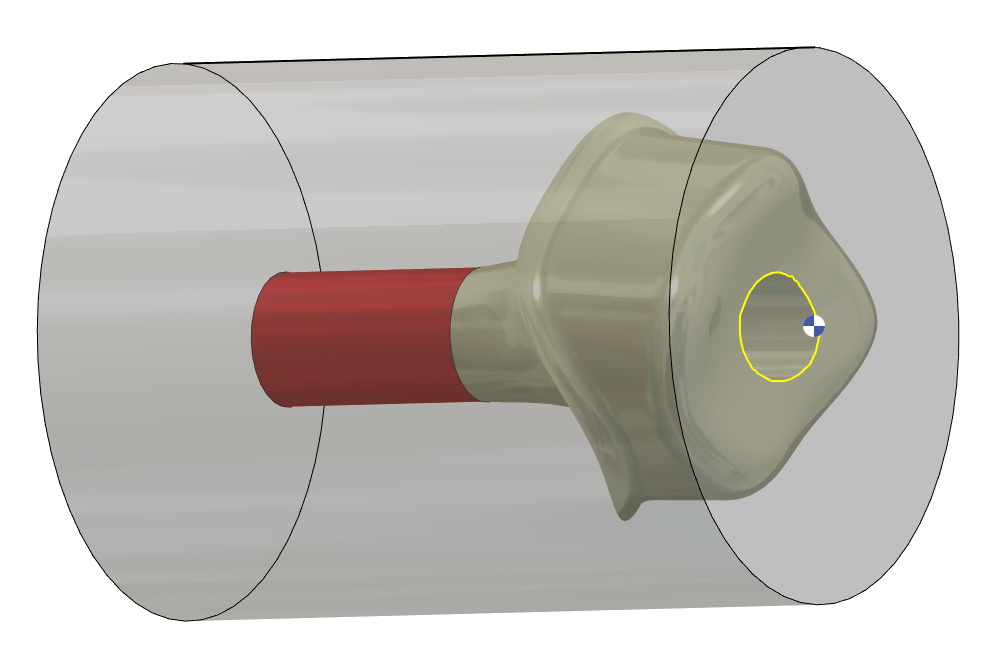

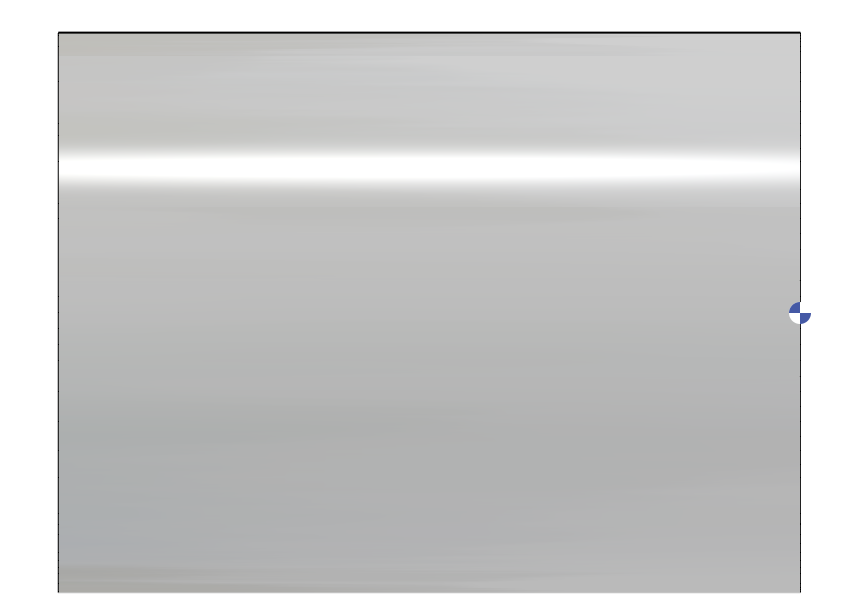

2 - Geometry Created
|
Ebene |
Kommentar |
Bild |
|---|---|---|
|
1 |
Rohteil und 2D-Geometrie für Rohteil |
|
|
20 |
2D-Geometrie wird verwendet, um beim Erstellen von 4-Achsen-Volumenkörpern zu helfen (Ebene 102). |
|
|
101 |
STL-Datei + Schutzbereich + CAP-Fläche am Loch |
|
|
102 |
Auf der Fläche erstellter Volumenkörper kann für 4 Achsen verwendet werden |
|
|
104 |
Stirnfläche Kann für Stirnschlichtoperationen beim Drehen verwendet werden |
|
|
105 |
Abstechen Kann für Abstechoperationen beim Drehen verwendet werden (Ende von STL) |
|
|
106 |
Drehprofil Basierend auf der STL-Silhouette ohne Schutzbereich plus 5 mm und 120 Grad Länge und Winkel sind in der App festgelegt |
|
|
107 |
Begrenzung für 4-Achsen-Werkzeugweg Kann im Parameterdialog für den Z-Start eingestellt werden Das Ende befindet sich immer im Schutzbereich |
|
|
109 |
Drehprofil zur Bearbeitung mit einem Rückwärtswerkzeug (Einige Benutzer verwenden diese Methode, um Restbearbeitungsoperationen zwischen Schutzbereich und Randlinie zu vermeiden) |
|
|
112 |

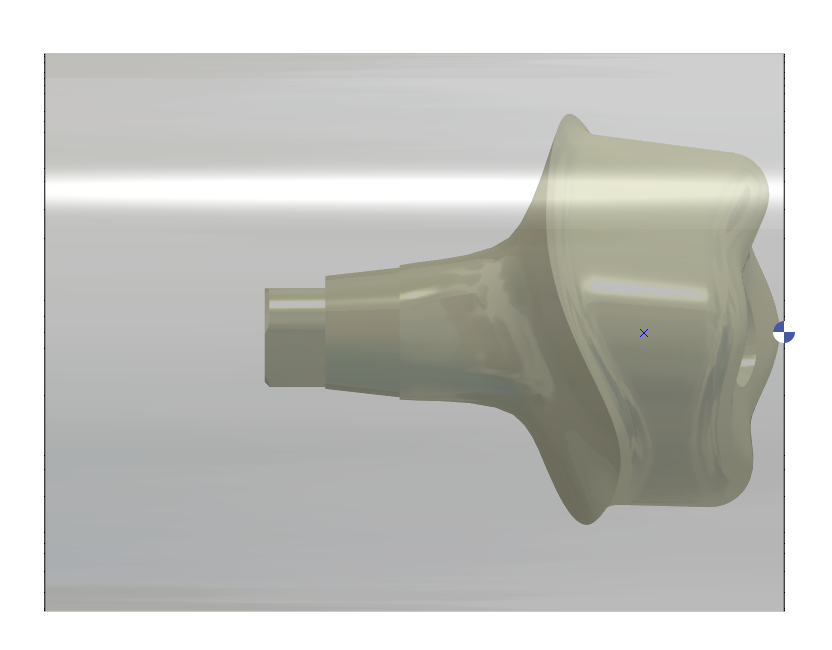

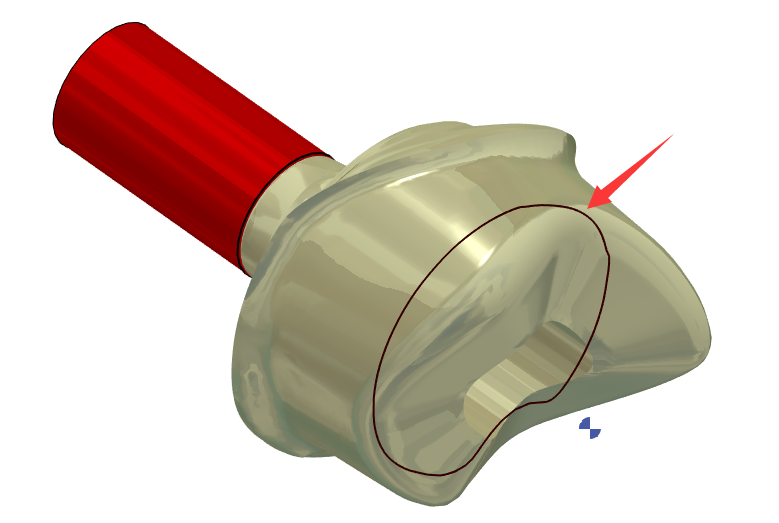

Punkt zum Erstellen einer CAP-Fläche am LOCH |
|
|
113 |
Kurve zum Erstellen einer CAP-Fläche am Loch |
|
|
120 |

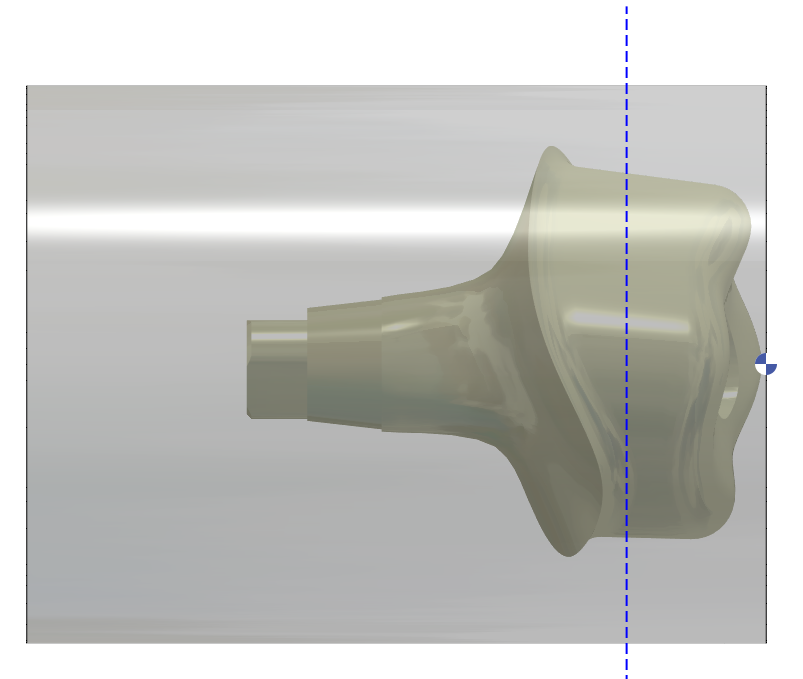

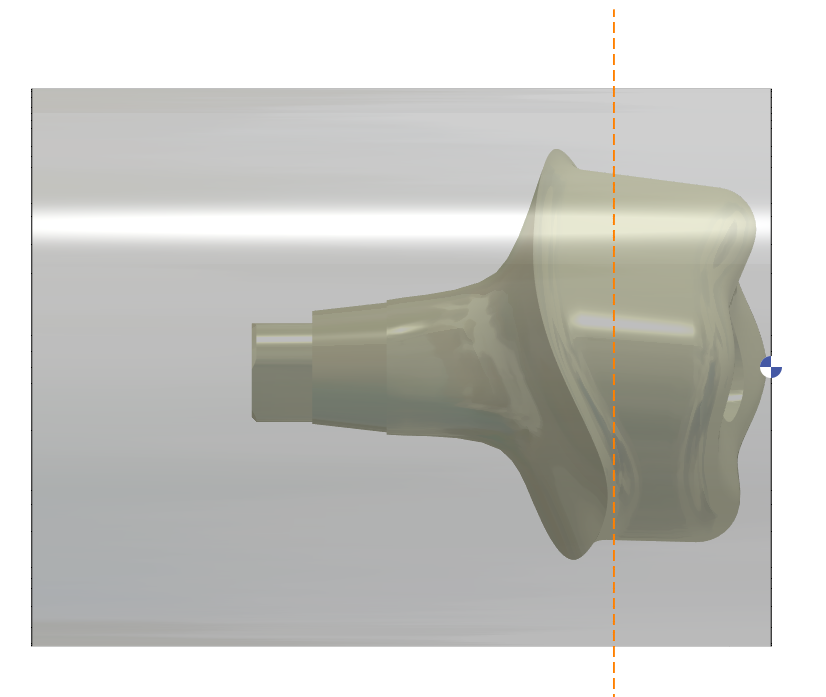

Die Grenze für das Nachschruppen beim Fräsen bei C0 und C180 richtet sich nach der Nachbearbeitungslinie (orange) |
|
|
121 |
Die Grenze für das Nachschruppen beim Fräsen bei C90 und C270 richtet sich nach der Nachbearbeitungslinie (orange) und dem Schutzbereich |
|
|
122 |
Die Grenze für das Schruppen beim Fräsen bei C0 und C180 richtet sich nach dem Schutzbereich |
|
|
123 |
Fläche zur Begrenzung des Axialfräsens |
|
|
124 |
Kurve zur Begrenzung des Axialfräsens |
|
|
160 |
2D-Geometrie wird für die Fläche zur Begrenzung des Axialfräsens verwendet (Ebene 123) |
|
|
206 |
Punkt zum Definieren des Schutzbereichs |
|
|
207 |
Punkt zum Definieren des Nachbearbeitungsbereichs |
|
|
209 |
Linie zum Definieren des Nachbearbeitungsbereichs |
|
|
210 |
Punkt zum Definieren des Axialfräsbereichs |
|
|
211 |
Linie zum Definieren des Axialfräsbereichs |
|
|
252 |
Linie zum Definieren des Schutzbereichs |
|
1 – CAP-Fläche (Ebene #101)

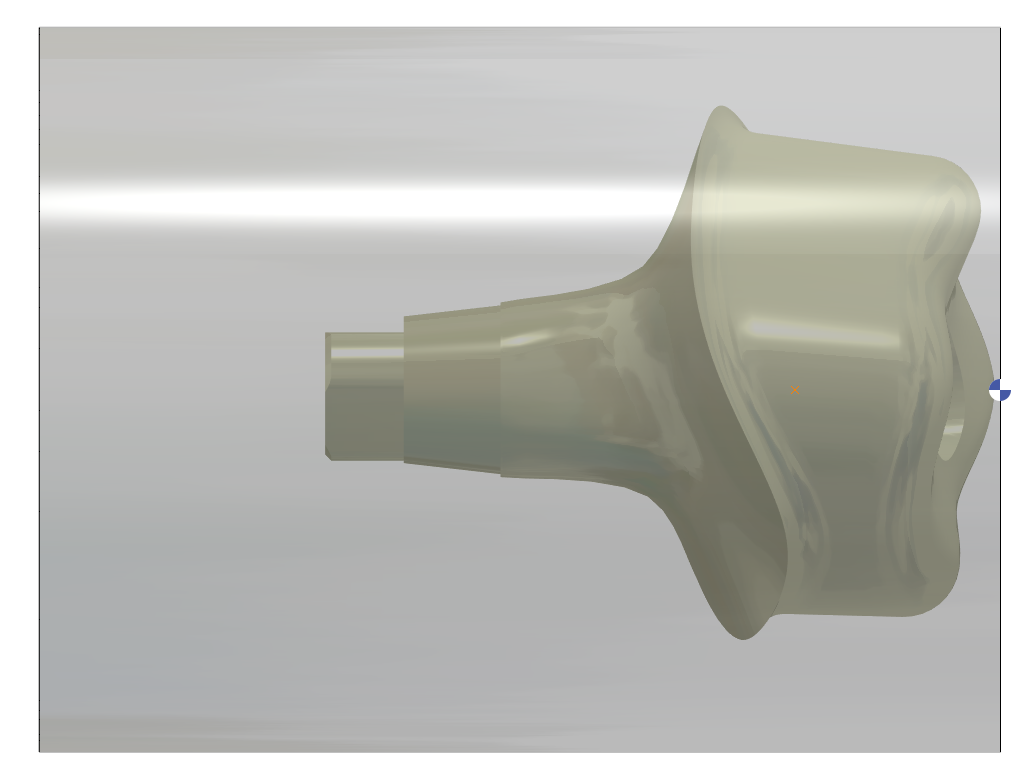

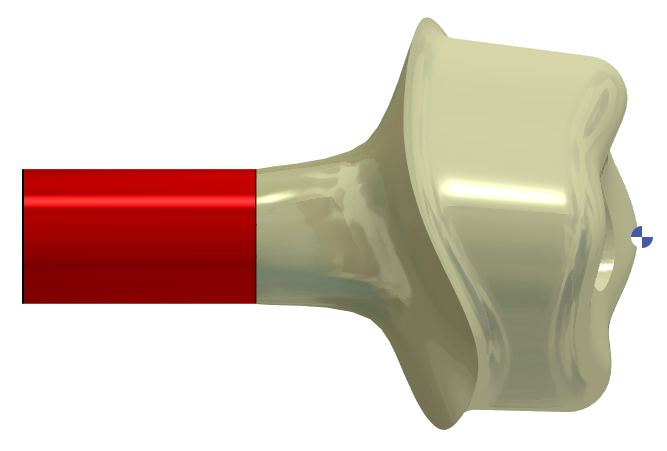

3 – Drehprofil (basierend auf der Rotationssilhouette der STL-Datei) (Ebene #106)

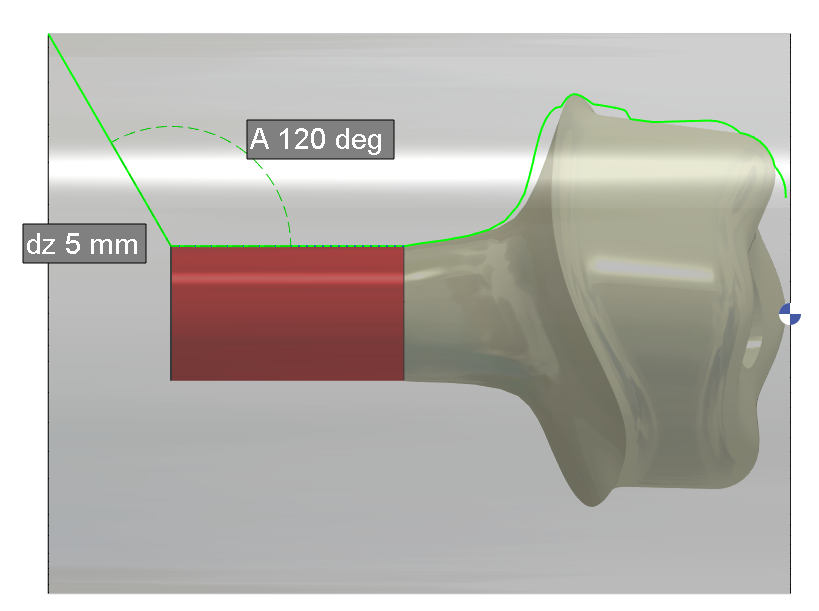

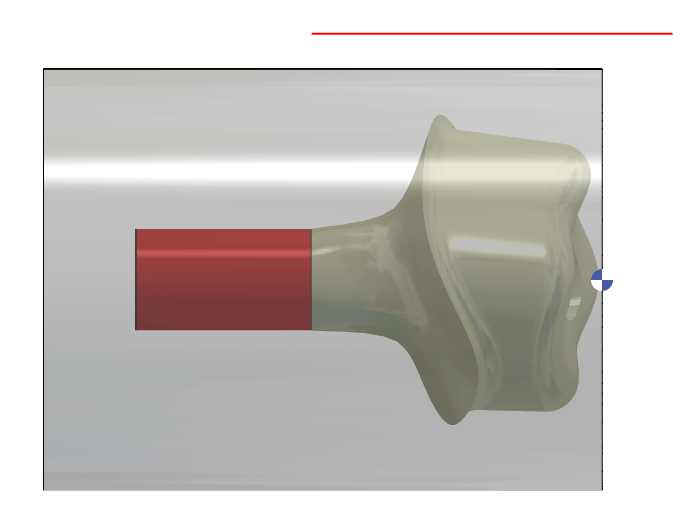

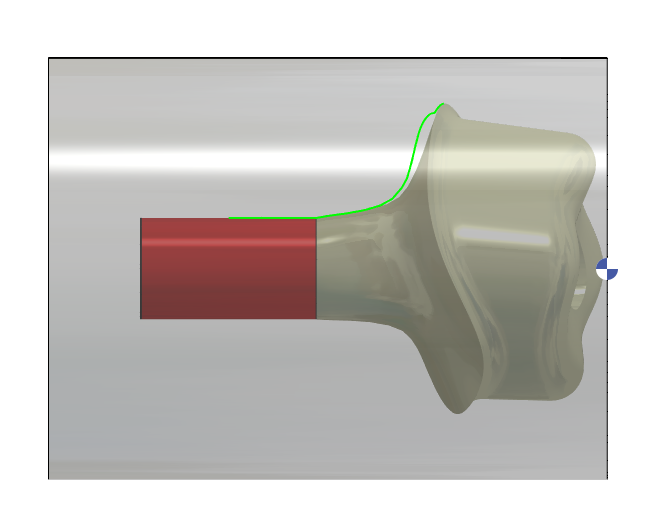

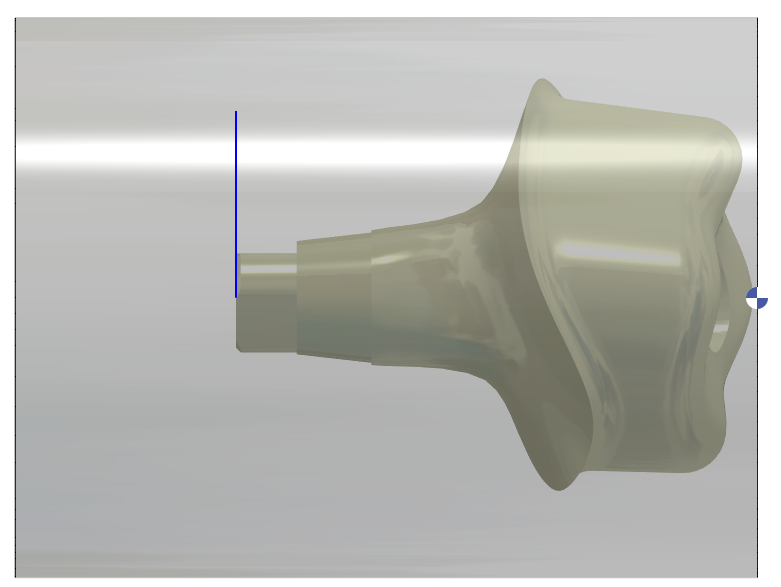

4 – Drehprofil wird um 5 mm verlängert, dann um 30 Grad, bis D12 mm erstellt ist (Ebene #106)

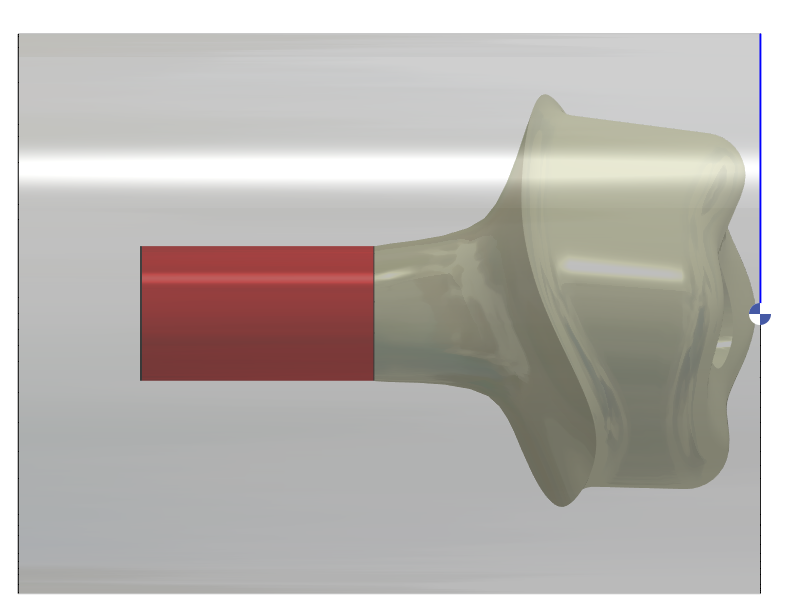

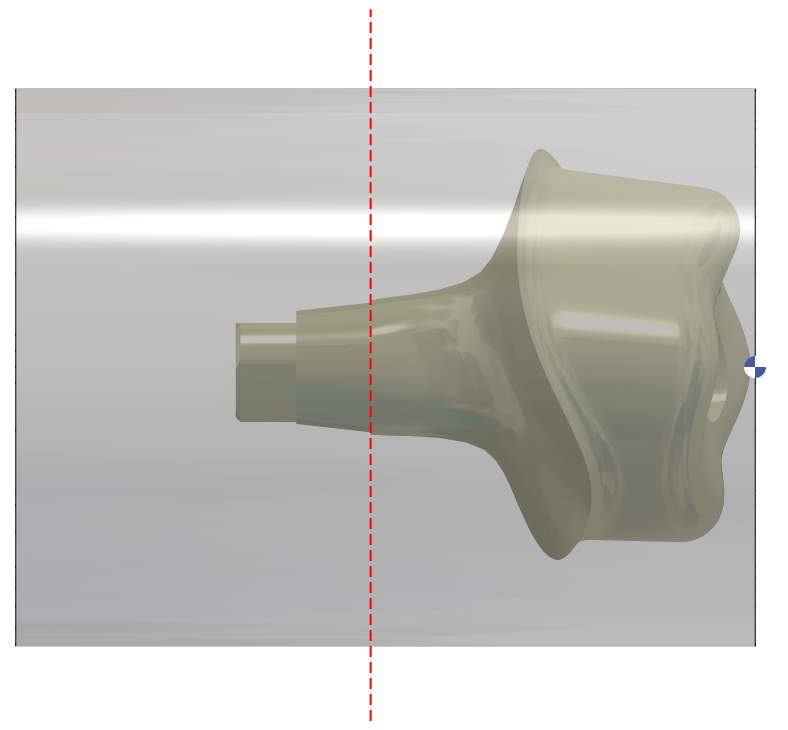

2 – 4-Achsen-Profil zum Schlichten (Ebene #107)

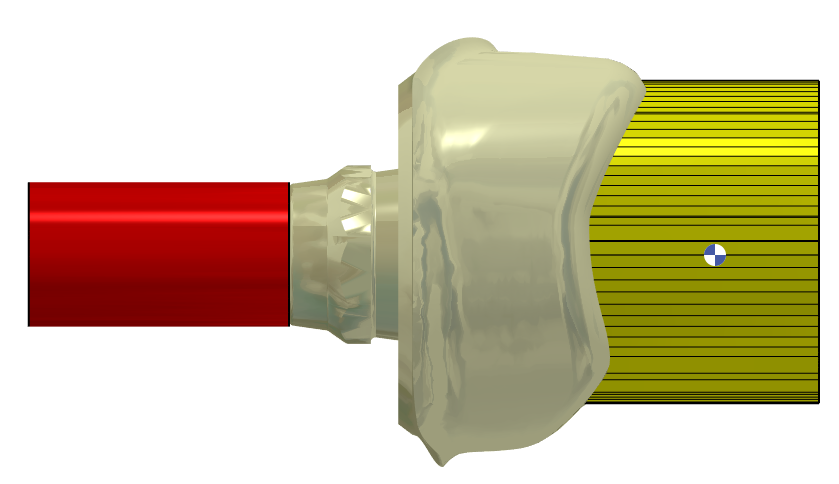

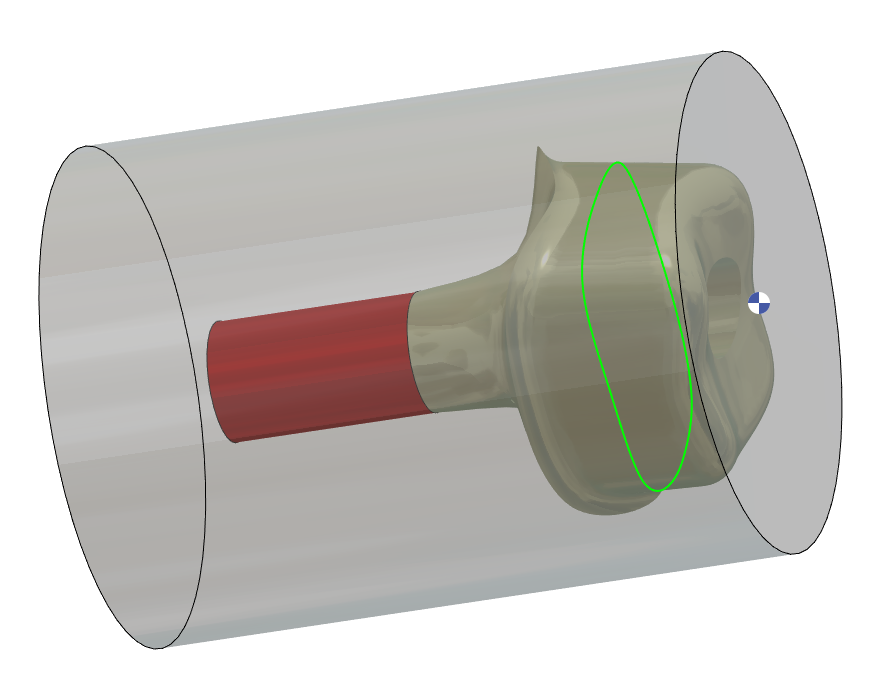

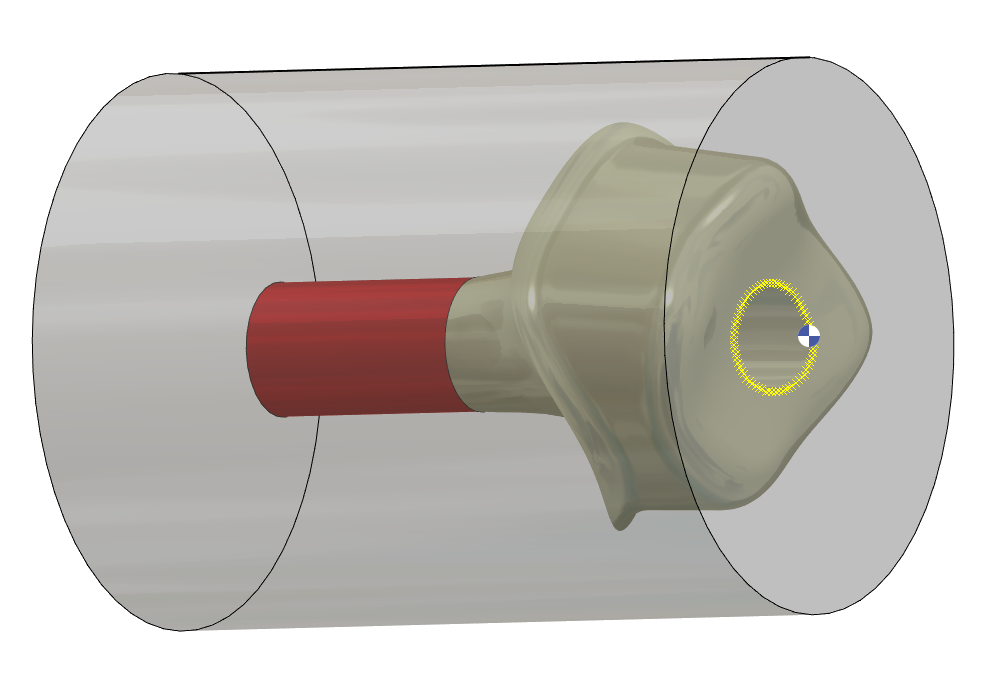

4 – Zylinder um den Schutzbereich, um ihn während der 4-Achsen-Bearbeitung zu schützen (Ebene #101)

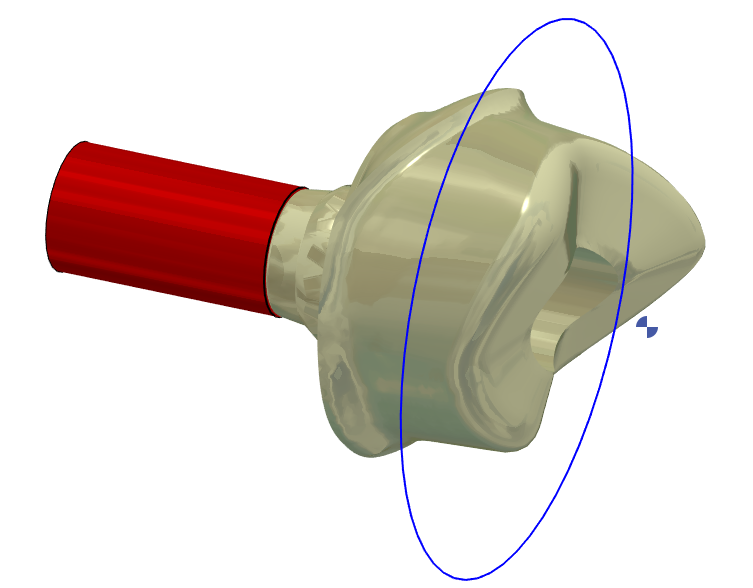

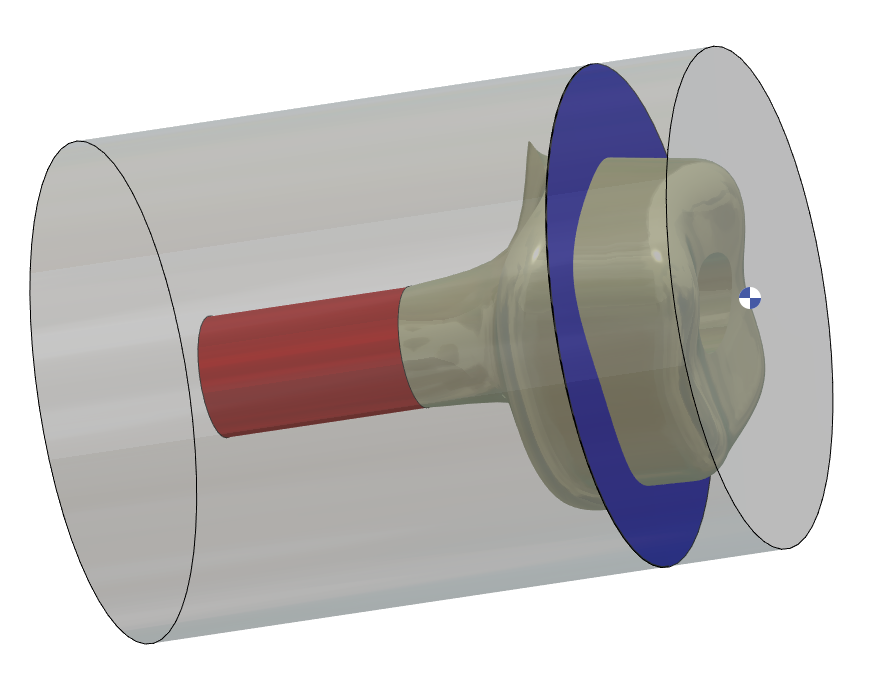

5 – Es wird alle 5° eine Ebene erstellt. C0 / C5 / C10 / C15/ C20/ C25….

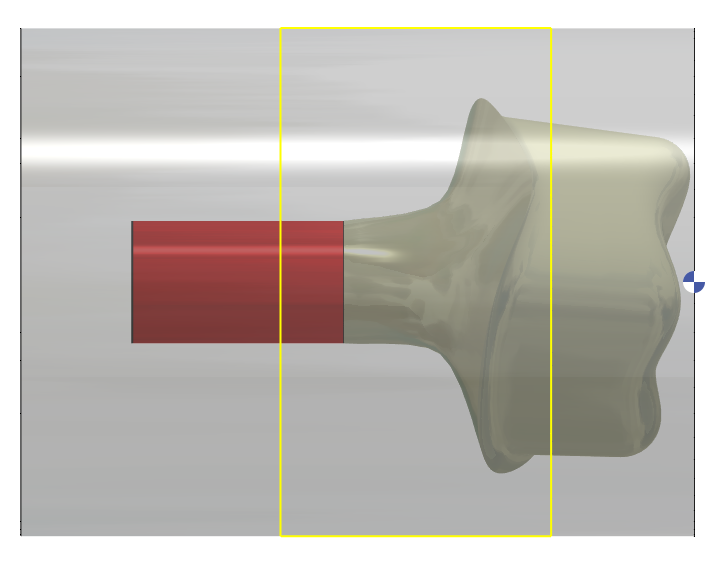

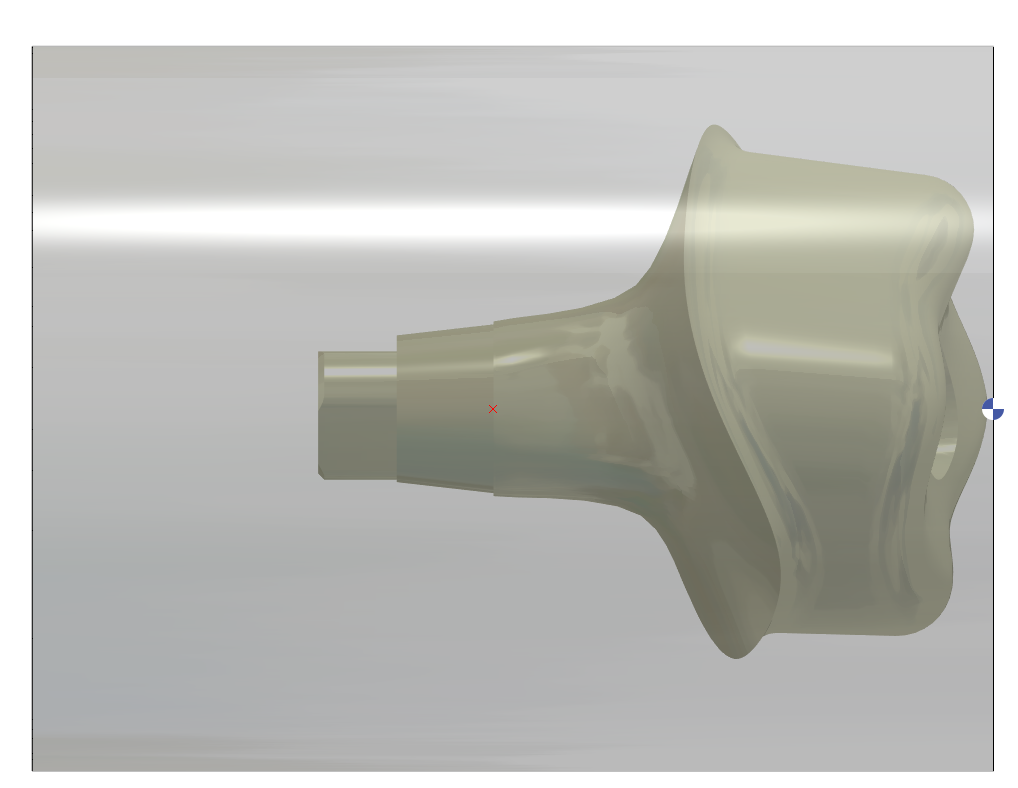

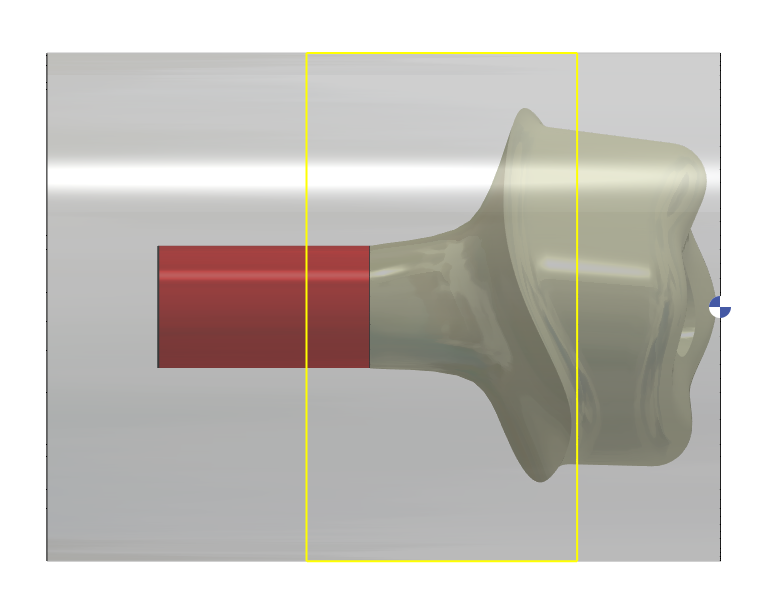

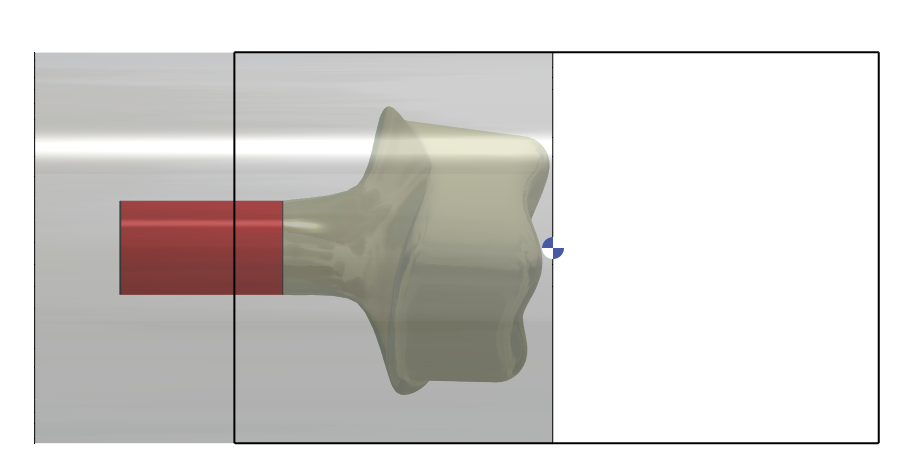

6 – Arbeitsbereich um die STL (kann in C0 & C180 verwendet werden) – Bereich beginnt 10 mm vor der STL und endet 1,5 mm hinter der Notfallgrenze (Ebene #122)
7 – 2 Arbeitsbereiche in der Nähe des Randes und werden durch die Grenze für die Nachbearbeitung verwaltet (kann in C0 / C90 / C180 / C270 verwendet werden – Bereich ist gemäß Zmin (1,5 mm hinter der Notfallgrenze) und Zmax (Nachbearbeitungspunkt) – (Ebene #120 & Ebene #121)
Mit V2.10.207 neue Verbesserung
