Diese Ergänzung ist optional
1 - Start CASM APP
Es können 2 Methoden verwendet werden:
-
GO2cam starten und dann die APP starten
-
APP direkt starten, und GO2cam wird in die APP eingebettet
Die Installation ist ab Version V6.10.207 möglich

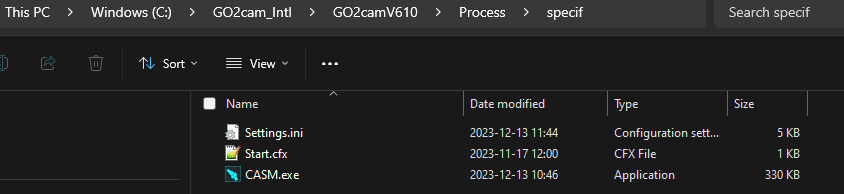

Die Startdatei der APP (CASM .exe) finden Sie im Bild unten
2 - Database for CASM
Für CASM werden MAC-, Kinematik-, PP-, Werkzeug-, Sym- und Operationslisten-Dateien benötigt.

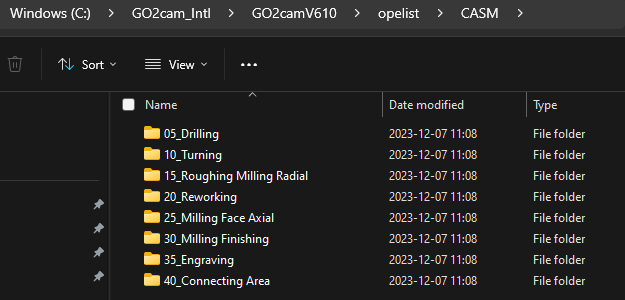

Benötigte Ordner - Nur für „Demo“
MAC
Kinematik
PP
Werkzeug
Sym
Operationsliste\CASM
Jede Sequenz ist eine OPL-Datei (Vorlage)
3 - Setting CASM
Vor der Verwendung von CASM müssen die Grundeinstellungen vorgenommen werden: Datei > Parameter.
|

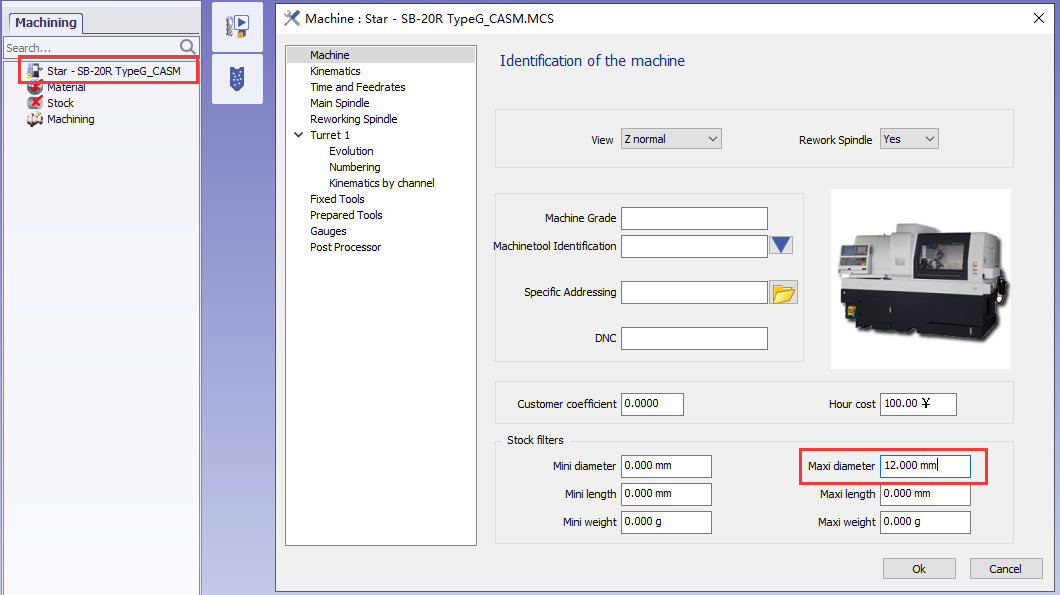

1 - Einstellung des Rohteildurchmessers Ändern Sie den Wert in der Maschinendatei und speichern Sie die Maschine |

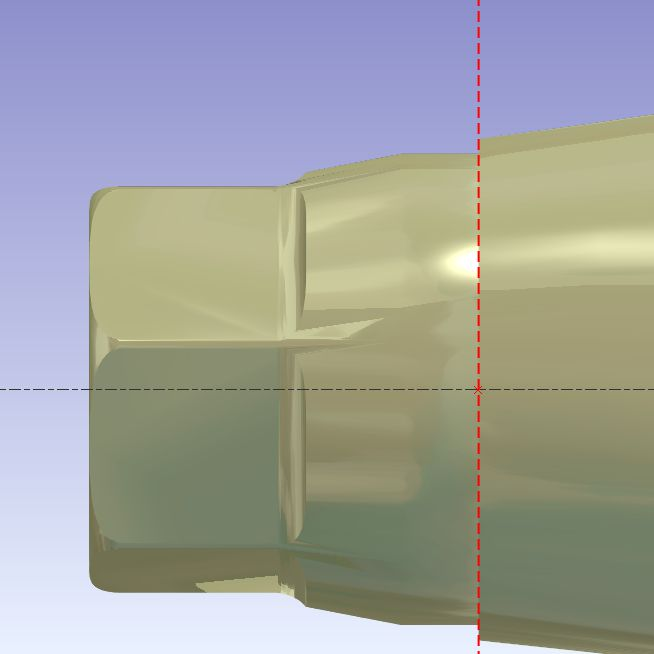

Größe des Stabdurchmessers
Wenn der Absatz größer als der Durchmesser ist, wird eine Fehlermeldung angezeigt |
|

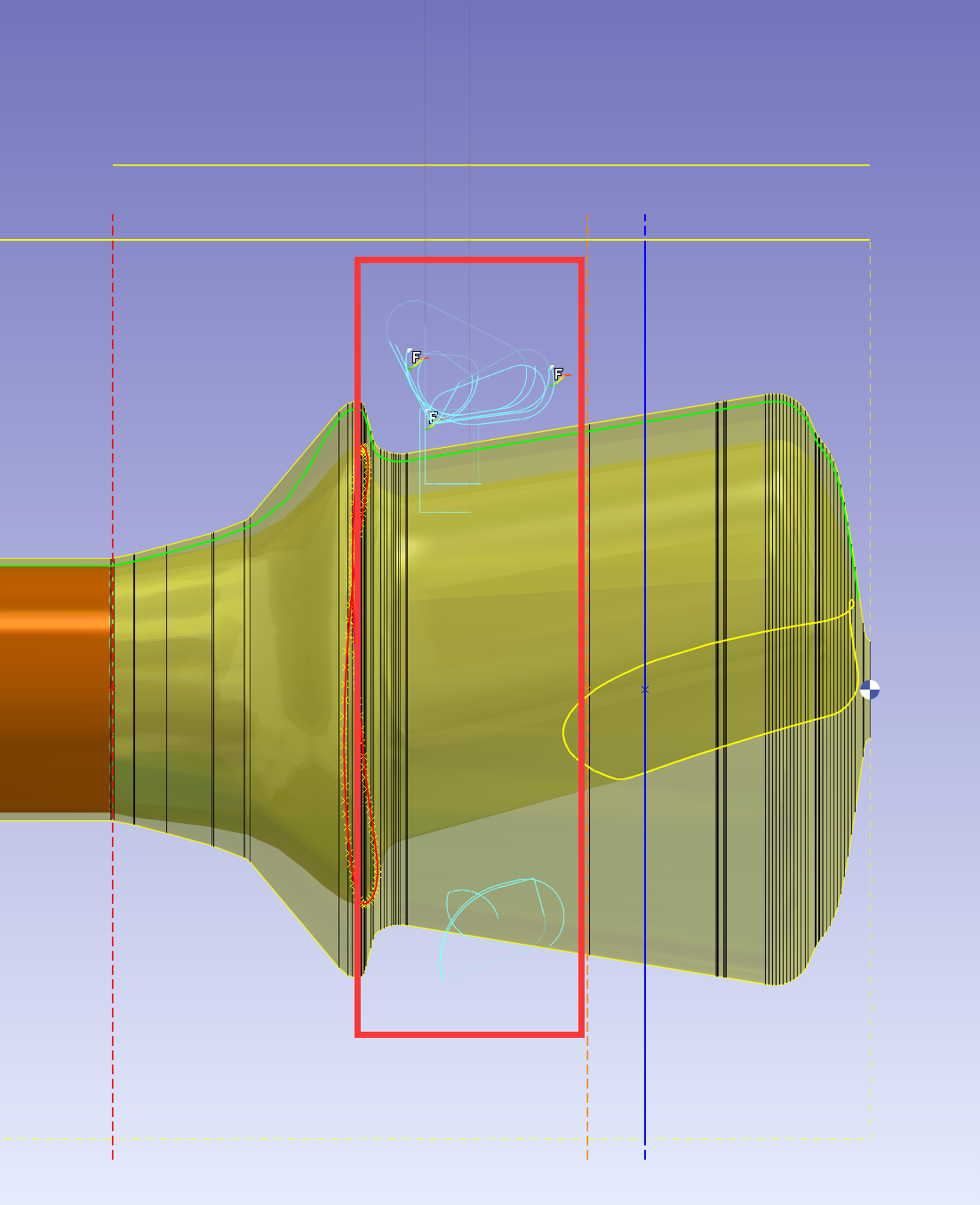

2 - Einstellung der Notposition
|
Stellen Sie „Standardversatz für“ auf der Seite „Parameter“ ein.
Der Benutzer kann auch Werte im Fenster eingeben, um die Notposition zu ändern.
|
|

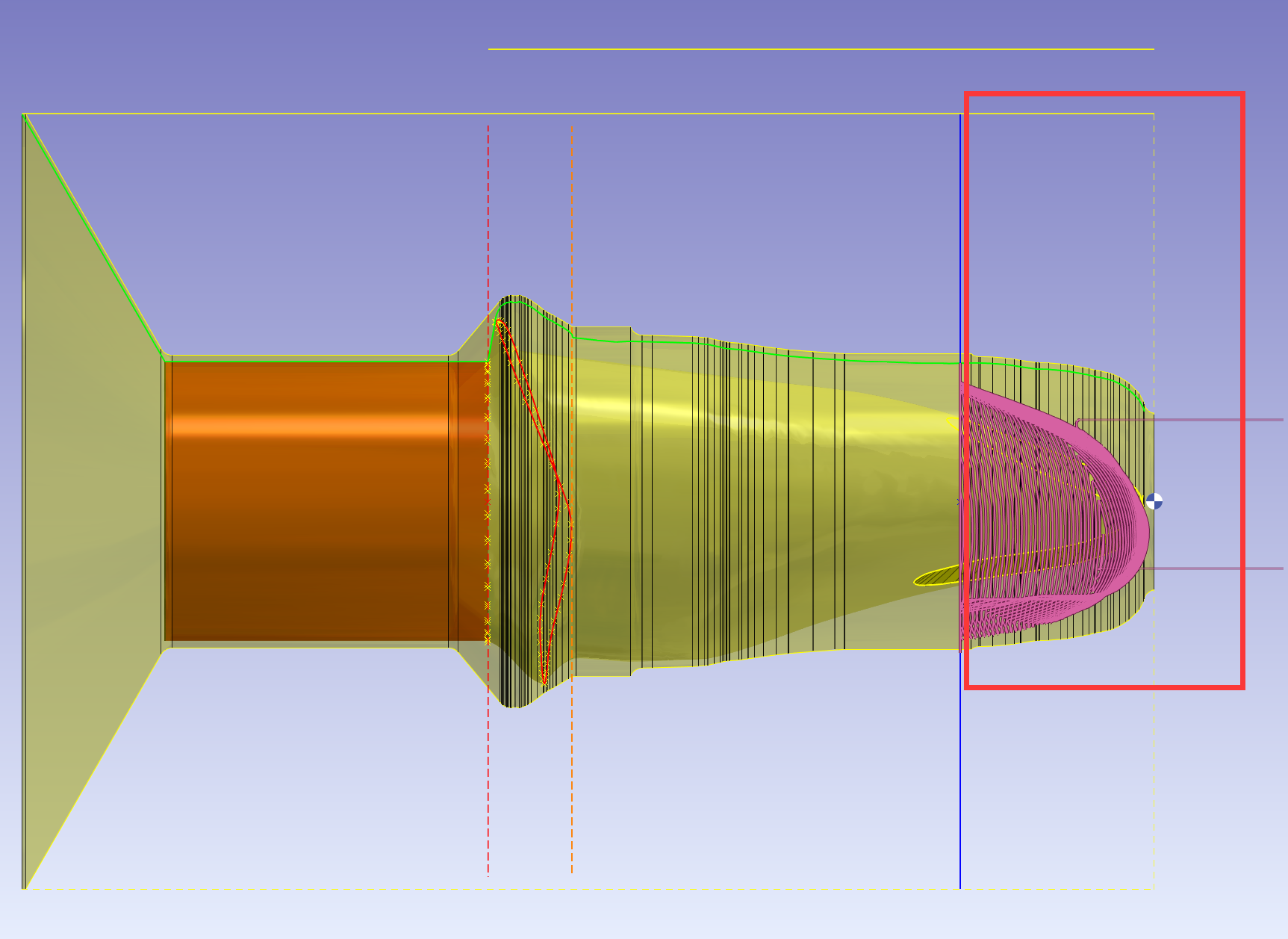

3 - Einstellung des Planfräsbereichs
|
Stellen Sie „Standardwert der Grenze für das Planfräsen“ auf der Seite „Parameter“ ein.
Der Benutzer kann auch Werte im Fenster eingeben, um die Grenzposition für das Planfräsen zu ändern.
|
|

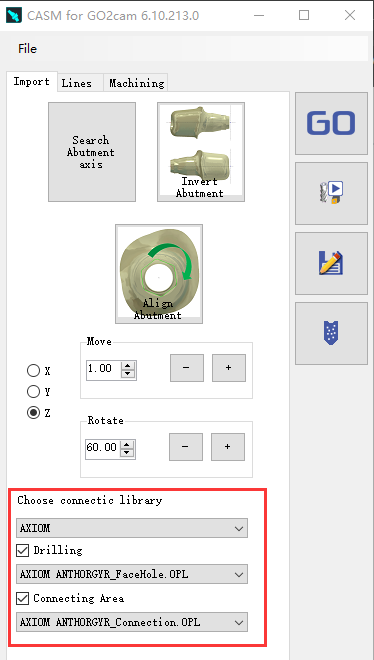

4 - Festlegen des Ordners für Connectic |
Wählen Sie den Ordner für Connectic
|
|
Wählen Sie den Typ von Connectic
|
|
|
Wählen Sie die Connectic-Bibliothek
|
Wählen Sie im Bereich Bohren und Verbinden die gewünschte OPL-Datei aus.
|
|

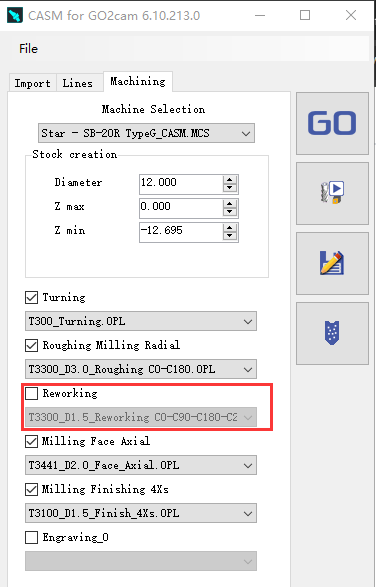

5 - Bei Bedarf Nachbearbeitungsbereich einstellen
|
Klicken Sie auch auf „Nachbearbeitung“, um die Ausgabe des Nachbearbeitungswerkzeugwegs zu aktivieren:

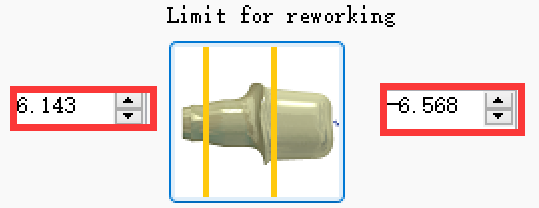

Der Benutzer kann auch Werte im Fenster eingeben, um die Grenzposition für die Nachbearbeitung zu ändern.
|
