6 important Step (with some abutment some steps are not mandatory, or are done automatically by the APP):

1 - STL Datei laden

2 - Ausrichtungsfunktionen

3 - Bohrer und Konnektivitätsreferenz setzen

4 - Manuelle Linienplatzierung

5 - Berechnen

6 - NC-Dateierstellung

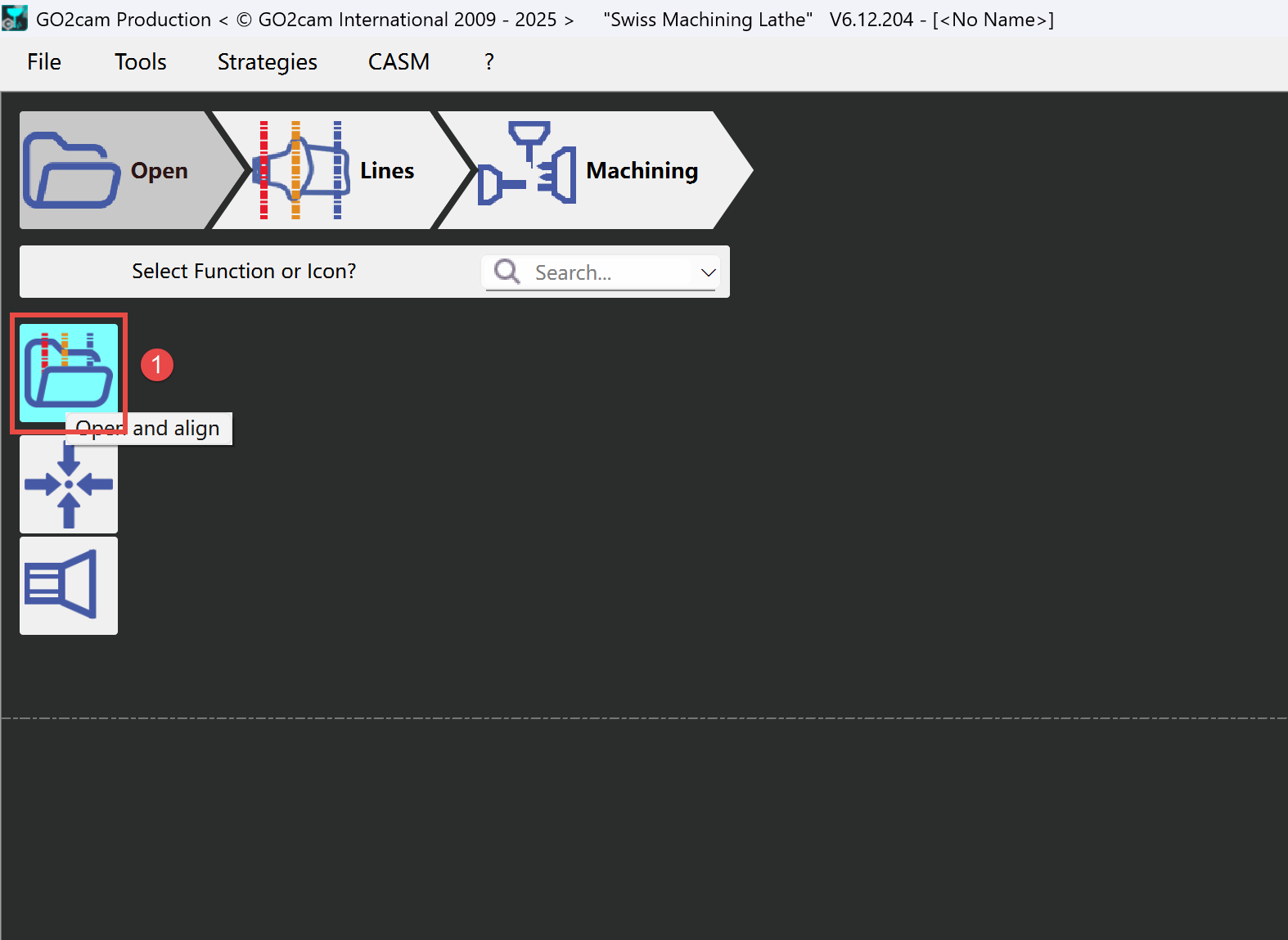

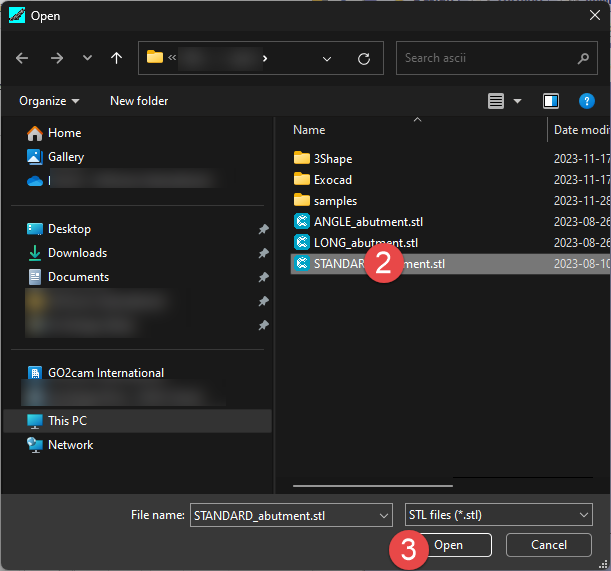

1 - load STL File

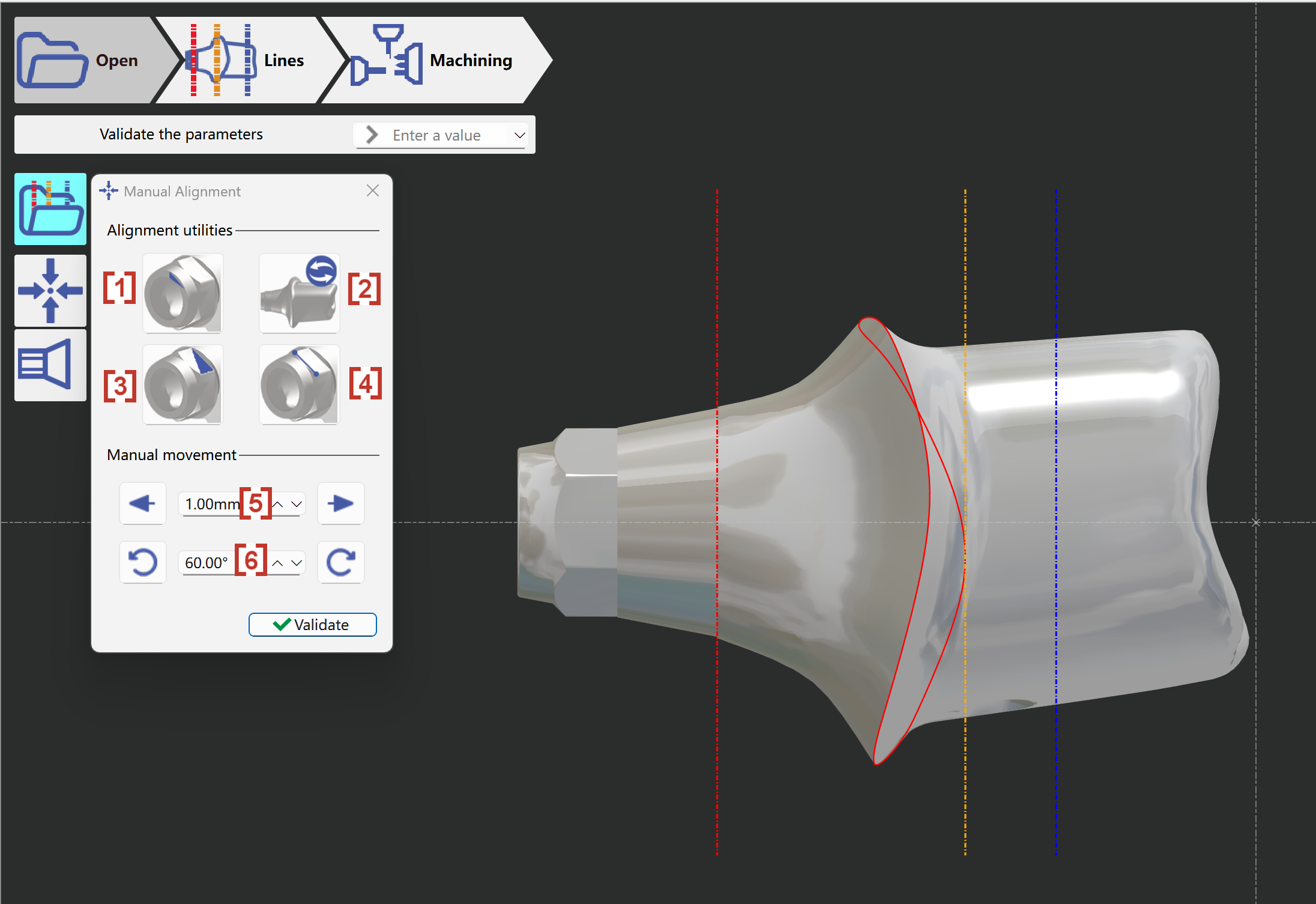

2 - Alignment utilities

Verwenden Sie die Ausrichtungsfunktionen, um die räumliche Lage der STL anzupassen.

[1] Manuelle Achssuche - Wenn die STL nicht in der richtigen axialen Richtung ausgerichtet ist, verwenden Sie diese Funktion, um die richtige axiale Richtung automatisch zu erhalten.

[2] Anlage umkehren - Kehrt die Richtung entlang der axialen Richtung um.

[3] Konnektiv mit Fläche ausrichten - Richtet die Konnektivität gemäß einer ausgewählten Fläche aus

[4] Konnektiv mit 2 Punkten ausrichten - Richtet die Konnektivität gemäß 2 ausgewählten Punkten aus

[5] Manuelle Bewegung entlang der axialen Richtung

[6] Manuelle Drehung entlang der axialen Richtung

In diesem Fall muss die Funktion "Anlage Achse suchen" verwendet werden (dauert einige Sekunden, um das Loch zu finden)

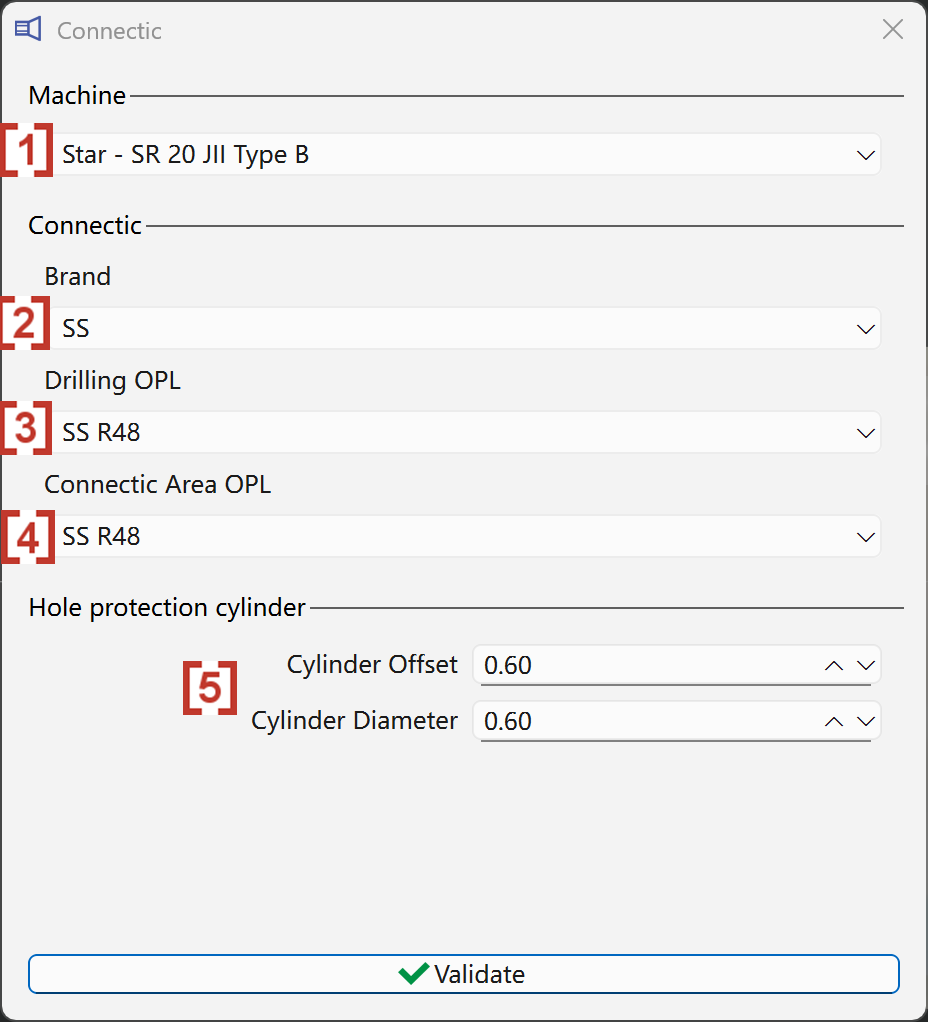

3 - Set Drill and Connectic Reference

[1] Die Auswahl des Werkzeuges ist notwendig.

[2] Wählen Sie den Markennamen des Konnektivs aus.

[3] Wählen Sie die Bohrstrategie aus

[4] Wählen Sie die Strategie für den Konnektivitätsbereich aus

[5] Stellen Sie den Offset- und Durchmesserwert des erstellten Lochsicherungzylinders ein

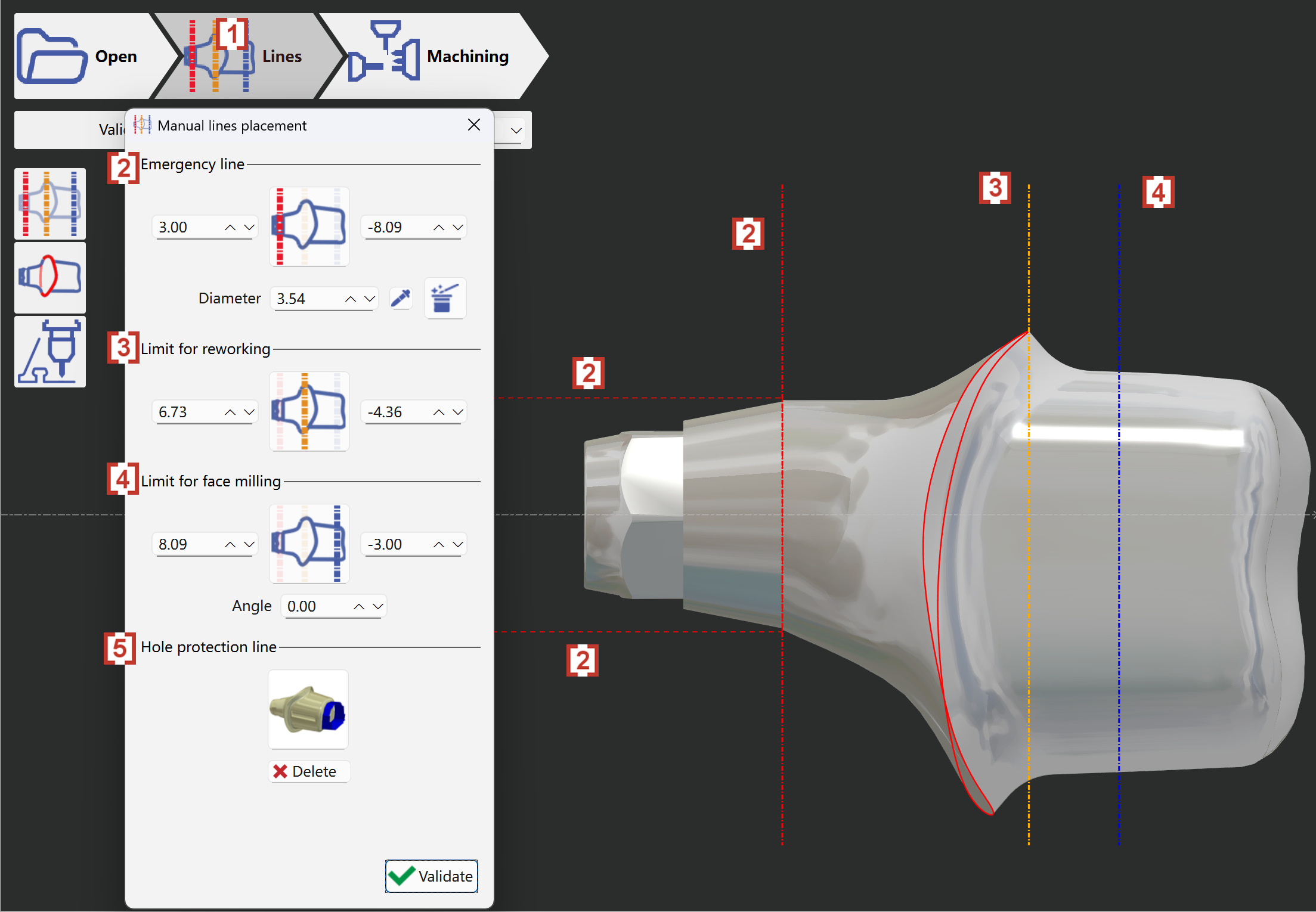

4 - Manual lines placement

[1] Klicken Sie auf die Registerkarte "Linien", um manuell Linien des Arbeitsbereichs zu erstellen.

[2] Notfallinie - Definieren Sie den Schutzbereich des Konnektivs. Erstellte Linien sind gestrichelte Linien in roter Farbe.

[3] Grenze für die Nachbearbeitung - Definieren Sie den Stoppbereich für Nachbearbeitungsvorgänge. Erstellte Linien sind gestrichelte Linien in orange Farbe.

[4] Grenze für das Planfräsen - Definieren Sie den Stoppbereich für Planfräsarbeiten. Erstellte Linien sind gestrichelte Linien in blauer Farbe.

[5] Lochsicherungslinie - Löschen Sie gegebenenfalls die automatisch erstellte Sicherungslinie.

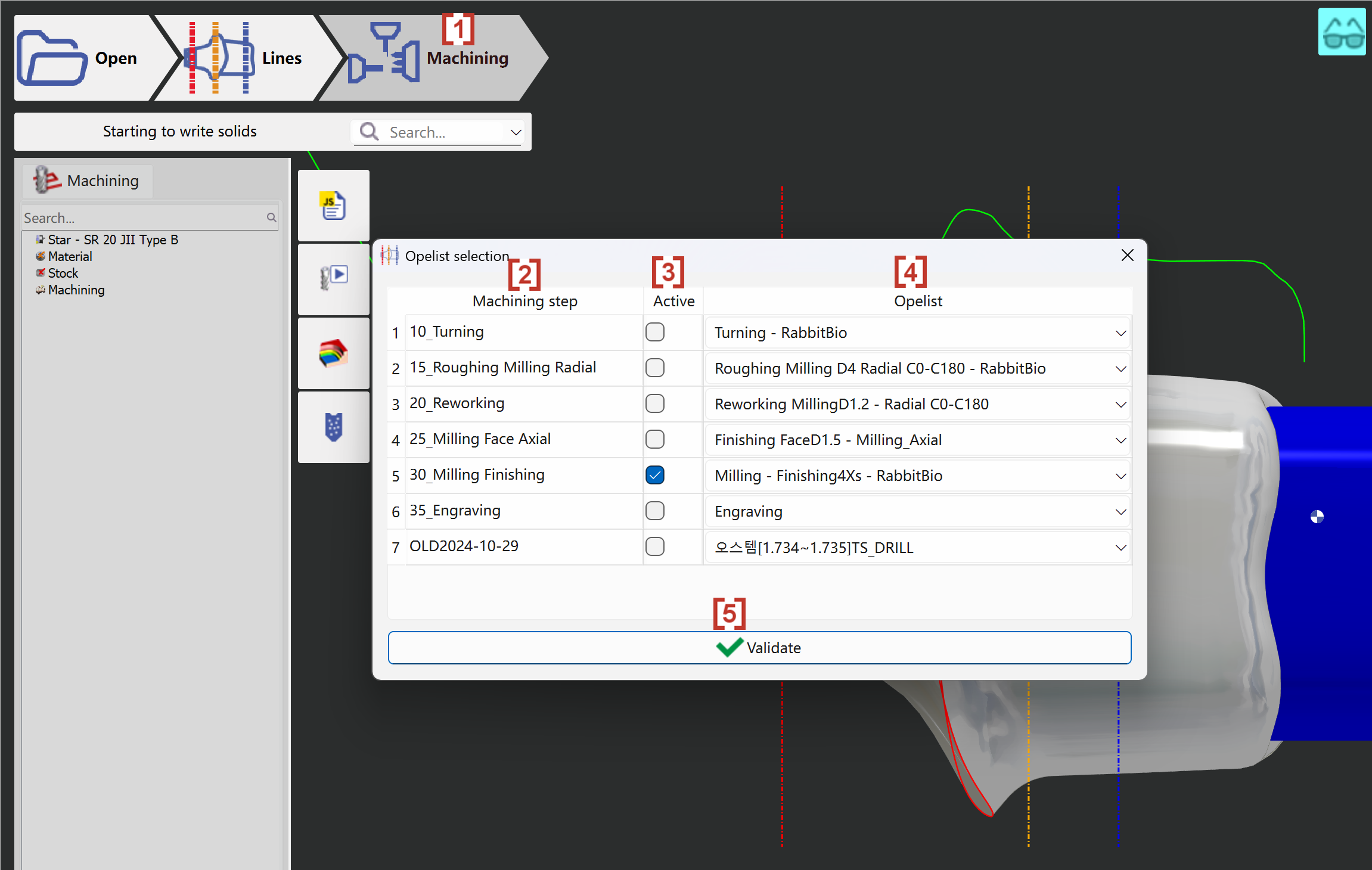

5 - Calculate

[1] Wenn die manuellen Linien gesetzt sind, können die Benutzer in die Registerkarte „Bearbeitung“ wechseln, um die Werkzeugwegberechnung zu starten.

[2] Bearbeitungsschritt - Diese Spalte zeigt die auf die STL angewendeten Operationen an.

[3] Aktiv - Der Benutzer kann die ausgewählte Operation entsprechend aktivieren oder deaktivieren.

[4] Opelist - Wählen Sie aus der Liste der verfügbaren Strategien die richtige Strategie für jede Operation aus.

[5] Validieren - Validieren und starten Sie die Werkzeugwegberechnung.

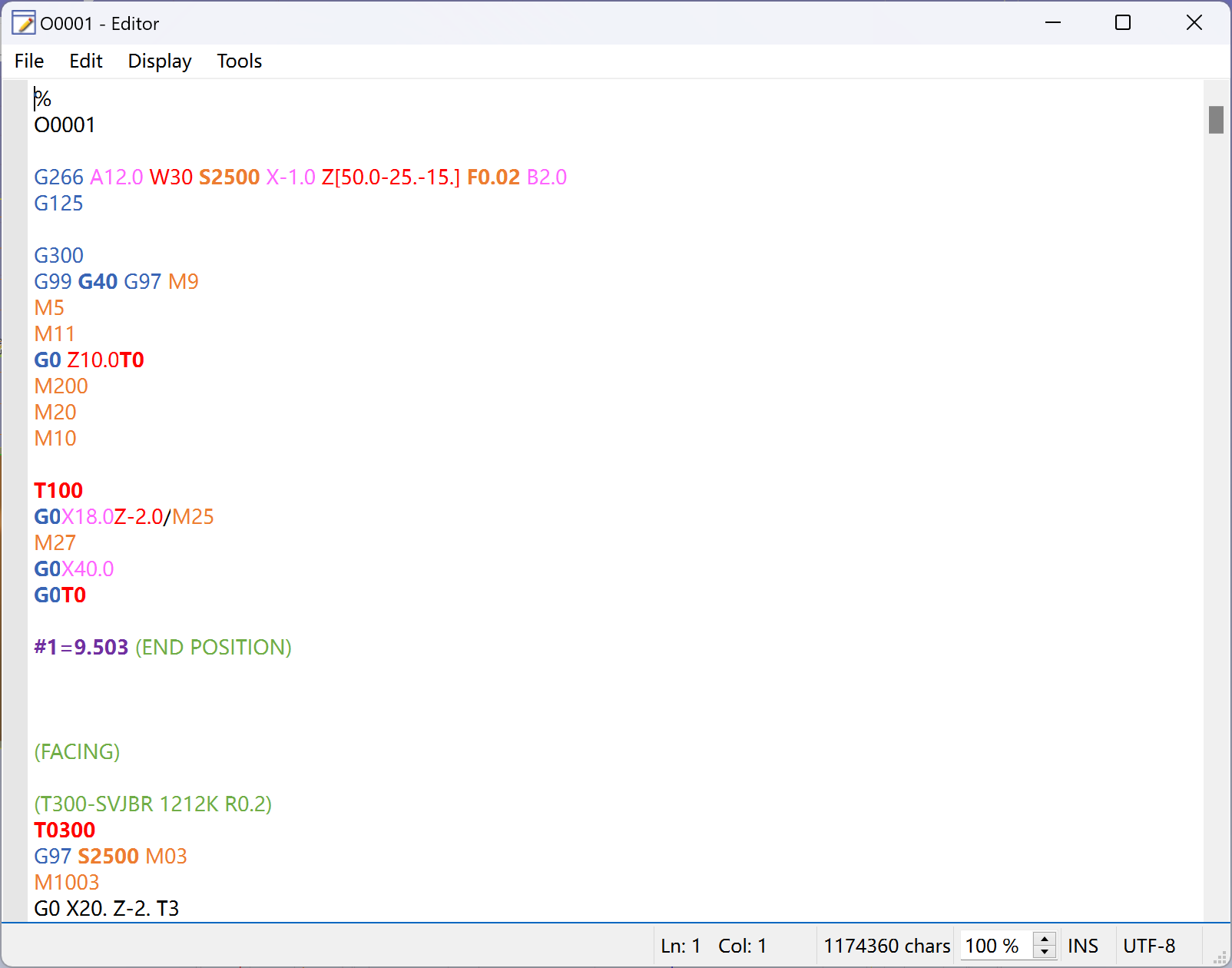

6 - NC file creation

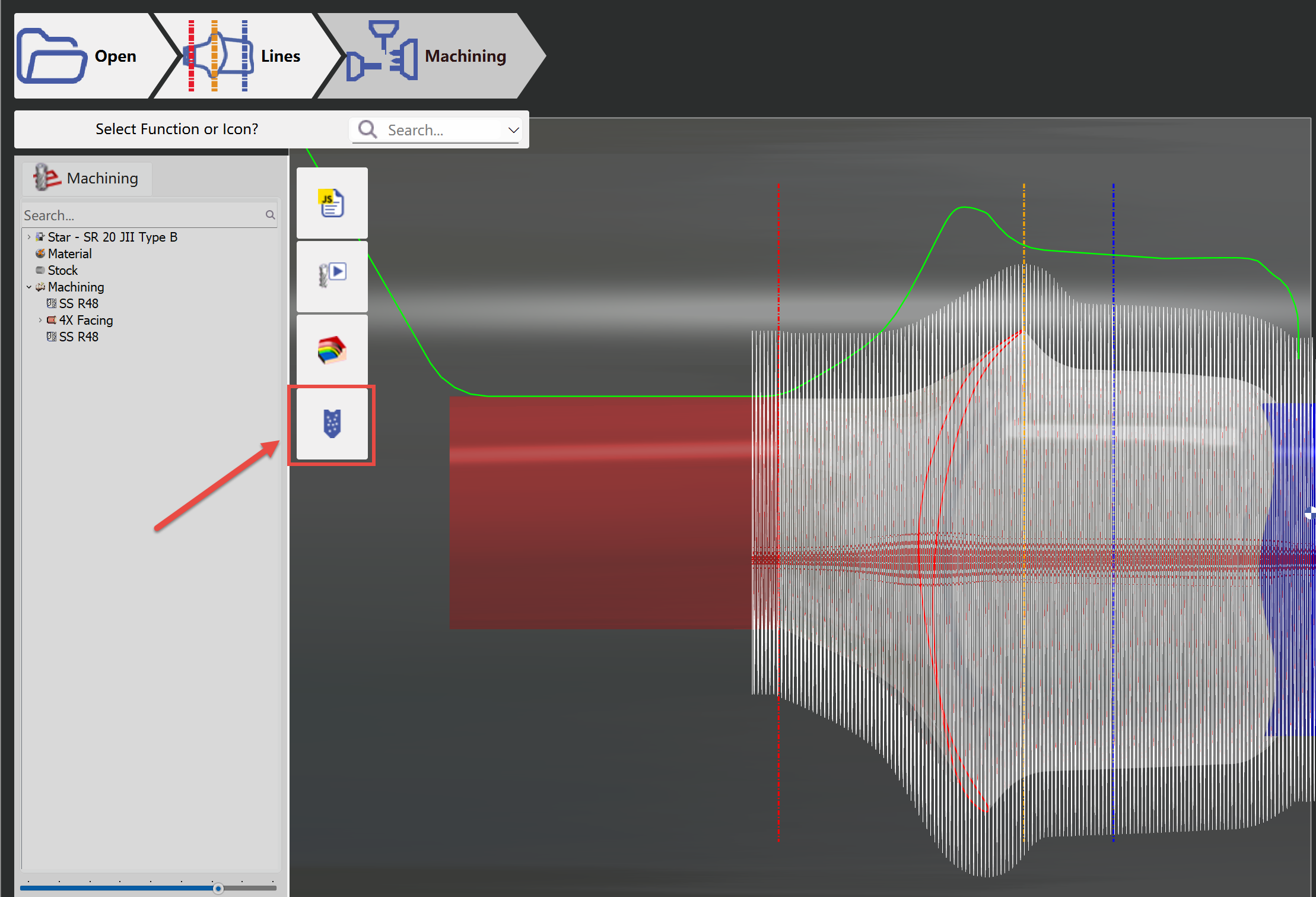

Klicken Sie auf die Schaltfläche "NC-Ausgabe", um eine NC-Datei zu generieren und auszugeben.

Die NC-Datei wird in wenigen Sekunden generiert und ausgegeben:
