Zyklus : Tasche, Tasche+Vorschlichten, Rest Tasche, Schrupp und Restschruppen, Tasche - Form, Flachbereiche Schlichten
|
|
Definition
GO2cam ermöglicht eine Überlappung von bis zu 100 % des Werkzeugdurchmessers. Um das gesamte Material mit einer solchen Überlappung zu entfernen, enthalten die Werkzeugwege Picken oder geglättete Schleifen (Alpha oder Omega).
Bei maximaler Überlappung ist die Bearbeitungszeit für diesen Vorgang optimal und der Werkzeugweg ist immer noch sehr sicher.
|

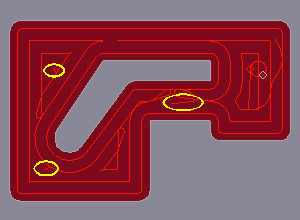

Beispiel für Picken, das mit einem gelb Ellipse. Diese Bewegungen sind nicht immer optimal. |
|
Um glatte Schleifen zu definieren, wählen Sie die benötigte Option zwischen Alpha oder Omega und geben Sie den Wert des benötigten Radius ein, Radius der HSM-Schleife .
Bei der Definition großer Überlappungen in den Taschen kann es zu einigen Spitzen der Werkzeugwege in den Ecken kommen. Ein Radius auf dem Seitenkonturübergang kann auch zur Löschung scharfer Winkel definiert werden.

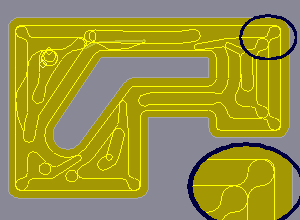

Alpha Schleifen |

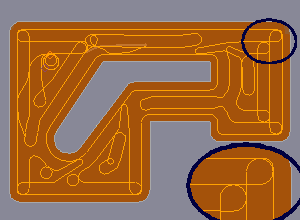

Omega Schleifen |
|
|
|
|
