Einführung

Diese Methode ermöglicht die Berechnung aller Inseln auf einer gegebenen Höhe unter Berücksichtigung des Rohteils als Tasche .

Auf den ersten Blick könnte das Ergebnis für einen Schnitt gehalten werden, aber das ist es nicht: Die Berechnung berücksichtigt das gesamte Material, das sich befindet über die gegebene Höhe . Daher verwaltet es Hinterschnittformen und da es vom Rohteil berechnet wird, verwaltet es auch die Mehrfachflächenbearbeitung .

Eigenschaften:

1. Unterer Radius:

Wie bei jeder anderen Art von Profil, wenn sich ein Radius am Boden der Tasche befindet, wird das Profil vom Radiuswert verschoben erstellt.

Ein Symbol weist auf das Vorhandensein eines Radius am Boden hin und der Wert wird in der Beschriftung angezeigt.

Der untere Radius kann nur als visuelles Merkmal ohne mechanische Funktion dienen. Um es von der Bearbeitung auszuschließen, muss die Solidgeometrie berücksichtigen Option auf Nein in den Einstellungen gesetzt werden Seite jedes Zyklus. Wenn auf Ja gesetzt, bearbeitet der Zyklus den Radius unter Beibehaltung des in der Einstellungen gesetzt werden Seite angegebenen Scheitelwerts.

2. Der Rohteil ist die Tasche:

Der Eintritt des Werkzeugs erfolgt immer außerhalb des Materials. Was durch das Silhouette-Profil erzeugt wird, sind die Inseln, mit anderen Worten das Material, das nicht bearbeitet wird .

3. Auswahlhöhe:

Mehrere Silhouette-Berechnungen können durchgeführt werden, da sich jede je nach der ausgewählten Berechnungshöhe unterscheidet.

Hinweis:

Dieser Profiltyp ist für Schlichten Flächenübergreifend und Schruppen Winkelparallel Operationen bestimmt.

Es ist nicht effizient, geschlossene Taschen oder eine beliebige Innenform zu bearbeiten.

Methodik

  1. Klicken Sie mit der rechten Maustaste, um die Silhouette auszuwählen.

  2. Klicken Sie auf eine Fläche, um die Ausrichtung des Werkzeugs vorzugeben.

  3. Geben Sie die Berechnungshöhe (unteres Z) an.

Beispiele

Kontur Schruppen

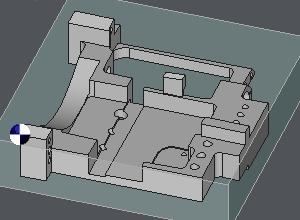

Klicken Sie auf eine beliebige flache Fläche dieses Teils.

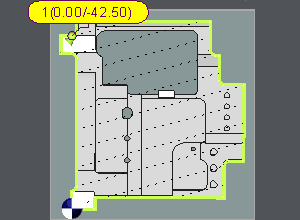

Um sicherzustellen, dass Sie die gesamte Teilsilhouette erhalten und ein Konturschruppen programmieren, wählen Sie das niedrigste Z .

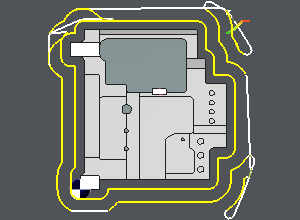

Was berechnet wird, ist das Material, das während der Bearbeitung vermieden wird, der Rohteil ist die Tasche.

Schruppen Winkelparallel

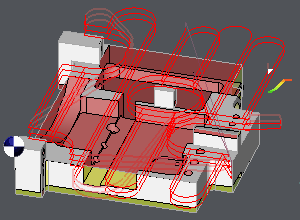

In diesem Fall soll nur ein Schruppvorgang von Z0 bis Z-15 durchgeführt werden.

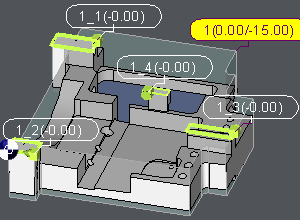

Es wird eine flache Fläche ausgewählt, und der Z-Wert wird entweder durch direkte Eingabe oder durch Bezugnahme auf eine Solid Edge definiert. Alle zu vermeidenden Inseln werden automatisch berechnet und auf Z0 positioniert.

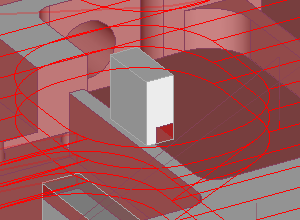

Wie in der dritten Abbildung dargestellt, weist Insel Nummer 4 eine Hinterschnittform auf. Das Profil wird präzise generiert, um diese Geometrie zu berücksichtigen.
