Einleitung

Diese Methode stellt einen Sonderfall dar, bei dem eine Tasche aus der Kanten des Festkörpers und nicht aus einer Fläche erstellt wird, wie in anderen Fällen. Es wurde entwickelt, um zwei spezifische Situationen anzugehen: eine Form ohne eine untere Fläche oder eine Form mit einer nicht flachen unteren Fläche.

Eigenschaften

  1. Das angezeigte Profil muss geschlossen sein; eine offene "Profil"-Tasche kann nicht erstellt werden.

  2. Warnung: Hinterschnittformen werden nicht unterstützt. Das erstellte Profil sollte vor der Programmierung des Zyklus überprüft werden.

Hinweis:

Diese Art von Profil ist für Formen gedacht, bei denen eine flache Fläche kann nicht ausgewählt werden.

Die beiden Hauptfälle sind:

  • eine Tasche durch Material

  • eine Tasche mit der unteren Fläche, die nicht flach ist.

Methodik

  1. Rechtsklick zur Auswahl von Profil

  2. Klicken Sie auf eine flache Fläche.

  3. Klicken Sie auf eine Kante des zu bearbeitenden Bereichs.

  4. Geben Sie das untere Z der Tasche an

Beispiele

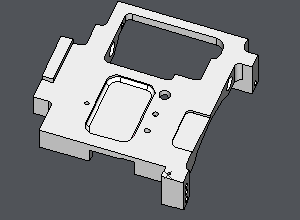

Tasche durch Material

Zuerst wird die flache Fläche ausgewählt, die die Kante enthält.

Als Nächstes wird eine Kante der zu bearbeitenden Tasche angegeben.

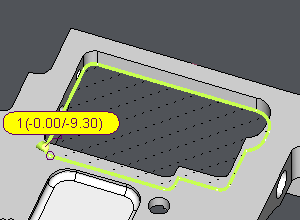

Der untere Z-Wert wird dann durch Auswahl des Bodens der Wand angegeben, der sich bei Z-9,3 befindet. Das Profil wird in dieser Höhe erstellt, kann aber bei Bedarf im Dialogfeld angepasst werden.

In diesem Fall könnte die Tasche von den beiden gegenüberliegenden Seiten bearbeitet werden; alternativ könnte die untere Höhe geändert werden, um in einem einzigen Durchgang zu bearbeiten.

Tasche mit einer nicht flachen unteren Fläche

Zuerst wird die flache Fläche ausgewählt, die die Kante enthält (in diesem Fall die obere Fläche).

Als Nächstes wird eine Kante der gewünschten Tasche angegeben.

Der untere Z-Wert wird dann durch Auswahl der Höhe angegeben, an der die Neigung beginnt.

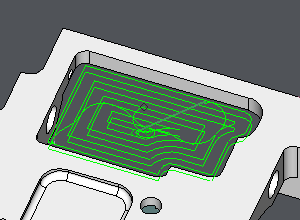

Diese Konfiguration ermöglicht einen Schruppdurchgang der Tasche, ohne die geneigte Fläche einzubeziehen.
