Einführung

Dies ist die Standardmethode. Durch Auswahl einer Fläche , wird die entsprechende Tasche automatisch erstellt, wobei Inseln automatisch erkannt werden. Die Bodenhöhe entspricht der Volumenflächenhöhe, während die Starhöhe vom Rohteil bestimmt wird.

Eigenschaften

1. Bodenradius :

Wie bei jeder anderen Art von Profil, wird das Profil, wenn sich ein Radius am Boden der Tasche befindet, vom Radiuswert verschoben erstellt.

Ein Symbol weist auf das Vorhandensein eines Radius am Boden hin, und der Wert wird in der Beschriftung angezeigt.

Der Bodenradius kann lediglich als visuelles Merkmal ohne mechanische Funktion dienen. Um ihn von der Bearbeitung auszuschließen, muss die Solidgeometrie berücksichtigen Option auf Nein auf der Optionen Seite jedes Zyklus gesetzt werden. Wenn auf Ja gesetzt, bearbeitet der Zyklus den Radius unter Beibehaltung des in der Optionen Seite angegebenen Scheitelwerts.

2. Offene Taschen :

Dieses Profil erkennt, ob eine Seite offen oder geschlossen ist.

Die Farbkonvention ist:

  • hellgrün: geschlossenes Element

  • dunkelrot: offenes Element

Der Zyklus berücksichtigt diese Informationen und überschneidet sich entsprechend dem auf der Strategieseite angegebenen Wert.

3. Inseln :

Sie werden automatisch in der richtigen Höhe erstellt.

Hinweis:

Diese Art von Profil muss im Falle von 'echte' Taschen verwendet werden, im Gegensatz zu anderen Profilen, die sehr effizient für die Bearbeitung von Flächen und offenen Bereichen sind.

Es ist nicht der beste Weg, Taschen mit vielen Z-Ebenen und Untertaschen zu bearbeiten, aber es ist sehr effizient, wenn es viele Inseln zu vermeiden gibt.

Methodik

  1. Klicken Sie mit der rechten Maustaste, um Boden auszuwählen

  2. Klicken Sie auf eine Fläche

  3. Möglicherweise die Höhen ändern

Beispiele

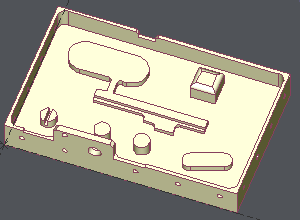

Tasche mit vielen Inseln in verschiedenen Höhen

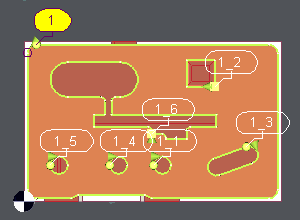

Durch Klicken auf die Bodenfläche wird das Profil 1 erstellt und 6 Inseln werden erkannt.

Die Höhen der Inseln werden automatisch auf dem Volumen gelesen.

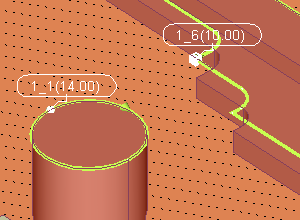

Wie im 3. Bild gezeigt, wird, wenn eine Insel zwei verschiedene Höhen hat, die höchste genommen, um etwas Material für die Schlichtbearbeitung zu hinterlassen.

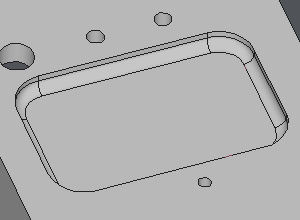

Tasche mit einem Radius am Boden

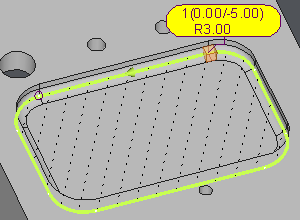

Rechts kann das Symbol, das einen Bodenradius anzeigt, mit seinem entsprechenden Wert auf der Beschriftung beobachtet werden.

Das Profil wird von der Bodenfläche mit dem Wert des Radius verschoben.
