Darstellung

Diese Methode verwendet dieselbe Berechnung wie das Profil vom Typ Silhouette, erstellt aber anstelle der Inseln die Taschen innerhalb der Inseln.

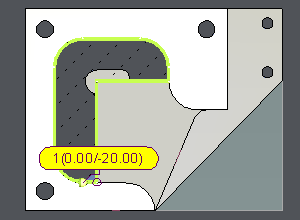

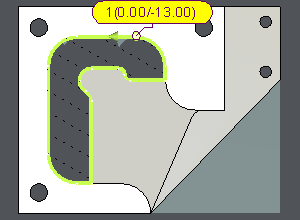

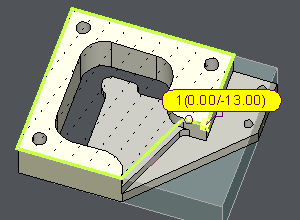

Hier ist ein Beispiel: gleiche Auswahl, links mit „Silhouette Tasche“, in der Mitte mit „Silhouette“, rechts mit „Profil“.

In diesem Fall gab es keine andere Lösung, um die benötigte Tasche zu erstellen (keine Bodenfläche, Profil verwaltet die Hinterschnittform nicht)

Eigenschaften

1. Unterer Radius:

   1. Wie bei jedem anderen Profiltyp wird das Profil, wenn sich unten an der Tasche ein Radius befindet, vom Radiuswert verschoben erstellt.

   2. Ein Symbol zeigt den Radius unten an, und der Wert wird im Label angezeigt.

   3. Der untere Radius kann nur ein visueller Effekt ohne mechanische Eigenschaften sein. Wenn Sie ihn nicht bearbeiten möchten, setzen Sie die Option 'Solidgeometrie berücksichtigen' auf Nein auf der Seite Optionen jedes Zyklus. Wenn er auf Ja gesetzt ist, bearbeitet der Zyklus ihn unter Berücksichtigung des auf der Seite Optionen angegebenen Scheitelwerts.

2. Wie der Silhouettentyp verwaltet die Taschensilhouette Hinterschnittformen .

3. Es können mehrere Profile gefunden werden, daher können Sie eins davon oder alle auswählen. Manchmal wird kein Profil gefunden.

4. Die Taschensilhouette bleibt auch nach der Bearbeitung aktiv. Sie können sie löschen, wenn Sie möchten. Es gibt keine Interferenz mit dem darauf bezogenen Zyklus.

Hinweise

Dieser Profiltyp ist sehr spezifisch. Meistens verwenden Sie Bodenfläche und Silhouette, möglicherweise Profiltyp, und wenn all diese Methoden nicht funktionieren, versuchen Sie es mit der Taschensilhouette.

Methodologie

1. Rechtsklick, um Silhouette Tasche auszuwählen

2. Klicken Sie auf eine Fläche, um die Ausrichtung des Werkzeugs anzugeben.

3. Geben Sie die Höhe der Berechnung (unteres Z) an

4. Wenn Profile gefunden wurden, klicken Sie auf das gewünschte Profil oder klicken Sie auf den Hintergrund, um alle auszuwählen.
